HEIDENHAIN iTNC 530
23
1.2
Перед
на
чал
о
м
рабо
ты
с
цик
л
ами
импу
льсной
систе
м
ы
!
1.2 Перед началом работы с
циклами импульсной системы!
Для максимального расширения области применения операций
измерения, в распоряжении оператора находятся возможности
настройки через параметры станка, определяющие
принципиальное поведение всех циклов импульсной системы:

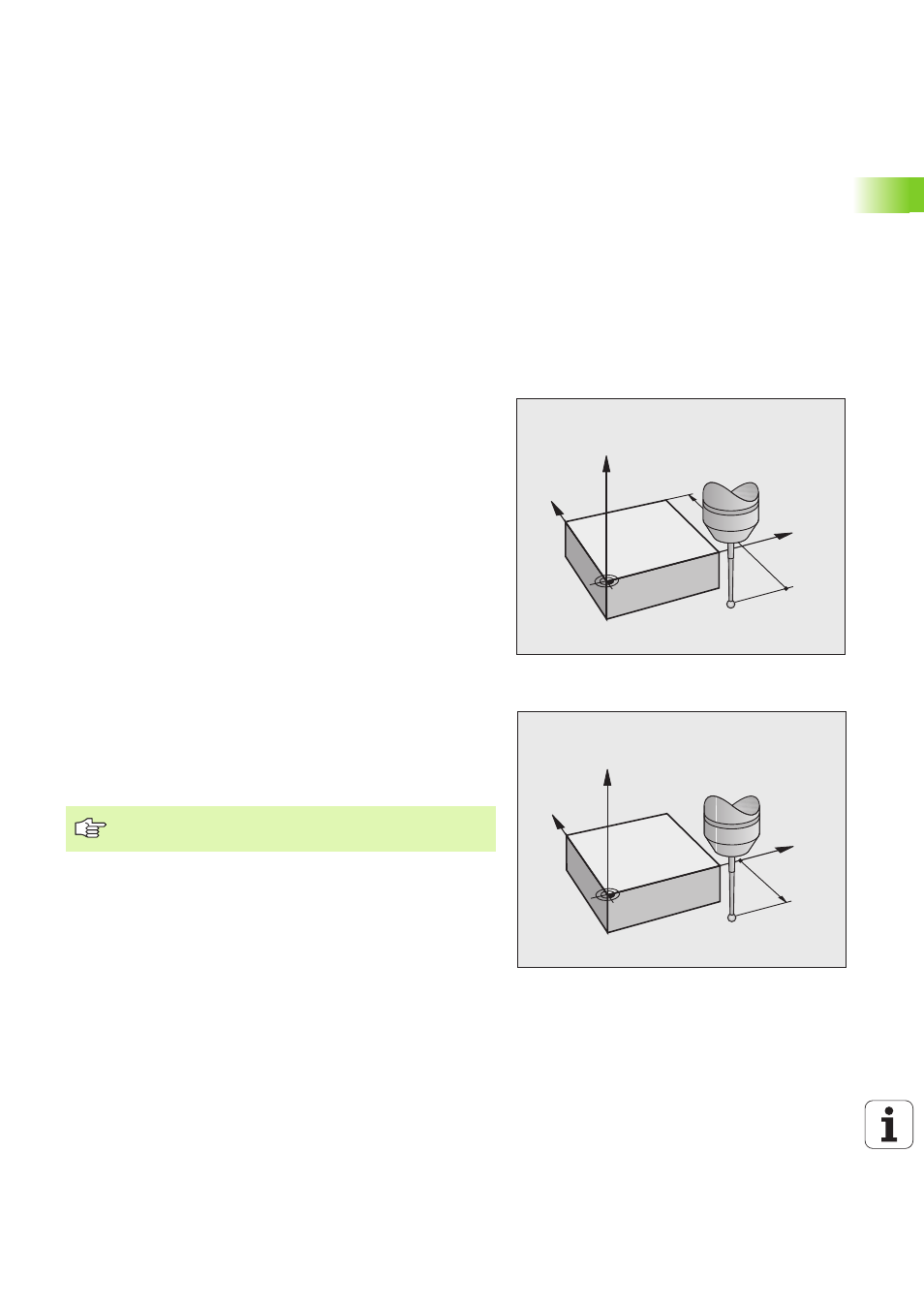

Maксимальный путь перемещения к точке
ощупывания: MP6130
Если щуп не отклоняется в пределах определенного в MP6130
пути, то УЧПУ выдает сообщение об ошибках.
Безопасное расстояние к точке ощупывания:
MP6140
В MP6140 определяете, в каком расстоянии УЧПУ должно
предпозиционировать импульсный щуп от определенной – или
рассчитанной циклом – точки ощупывания. Чем меньше вводимое
значение, тем точнее следует определить позиции ощупывания.
Во многих циклах импульсной системы возможно дефинировать
безопасное расстояние, действующее аддитивно к параметру
6140.
Ориентировка инфракрасного щупа на
программированное направление
ощупывания: MP6165
Для повышения точности измерения, оператор может через MP
6165 = 1 достич ситуации, когда инфракрасный щуп производит
ориентацию перед каждой операцией ощупывания в нправлении
программированного направления ощупывания. Щуп отклоняется
таким образом всегда в том же самом направлении.
Y
X
Z
MP6130
Y
X
Z
MP6140
Если изменяете MP6165, тогда следует заново
калибрировать щуп.
