HEIDENHAIN iTNC 530 21
1.1
Общие
св
едения
к
цик
лам
импу
льсног
о
щупа
Циклы импульсной системы в режимах
работы Вручную и Эл. маховичок
УЧПУ предоставляет в режимах работы Вручную и Эл. маховичок
циклы импульсной системы, с помощью которых оператор:
„ осуществляет калибровку импульсной системы
„ компенсирует наклонное положение обрабатываемой детали
„ назначает опорные точки
Циклы измерительного щупа для
автоматического режима работы
Кроме циклов импульсного зонда, используемых в режимах
работы Вручную и Эл.маховичок, УЧПУ предоставляет в
распоряжение множество циклов для самых разнообразных
видов применения в автоматическом режиме:
„ Калибровка импульсной системы (глава 3)
„ Выравнивание наклонных положений загатовки (глава 3)
„ Установление опорных точек (глава 3)
„ Автоматический контроль обрабатываемой детали (глава 3)
„ Автоматическое измерение инструмента (глава 4)
Циклы контактного зонда программируются в режиме работы
Программу ввести впамять/редактировать через клавишу TOUCH
PROBE. Циклы импульсного зонда номерами с 400 используются,
как и более новые циклы обработки, Q-параметрами в качестве
параметров передачи. Параметры оснащённые той же самой
функцией, требуемой УЧПУ в разных циклах, имеют всегда те же
самые номера: нпр. Q260 это всегда Безопасная высота, Q261 это
всегда Высота измерения итд.

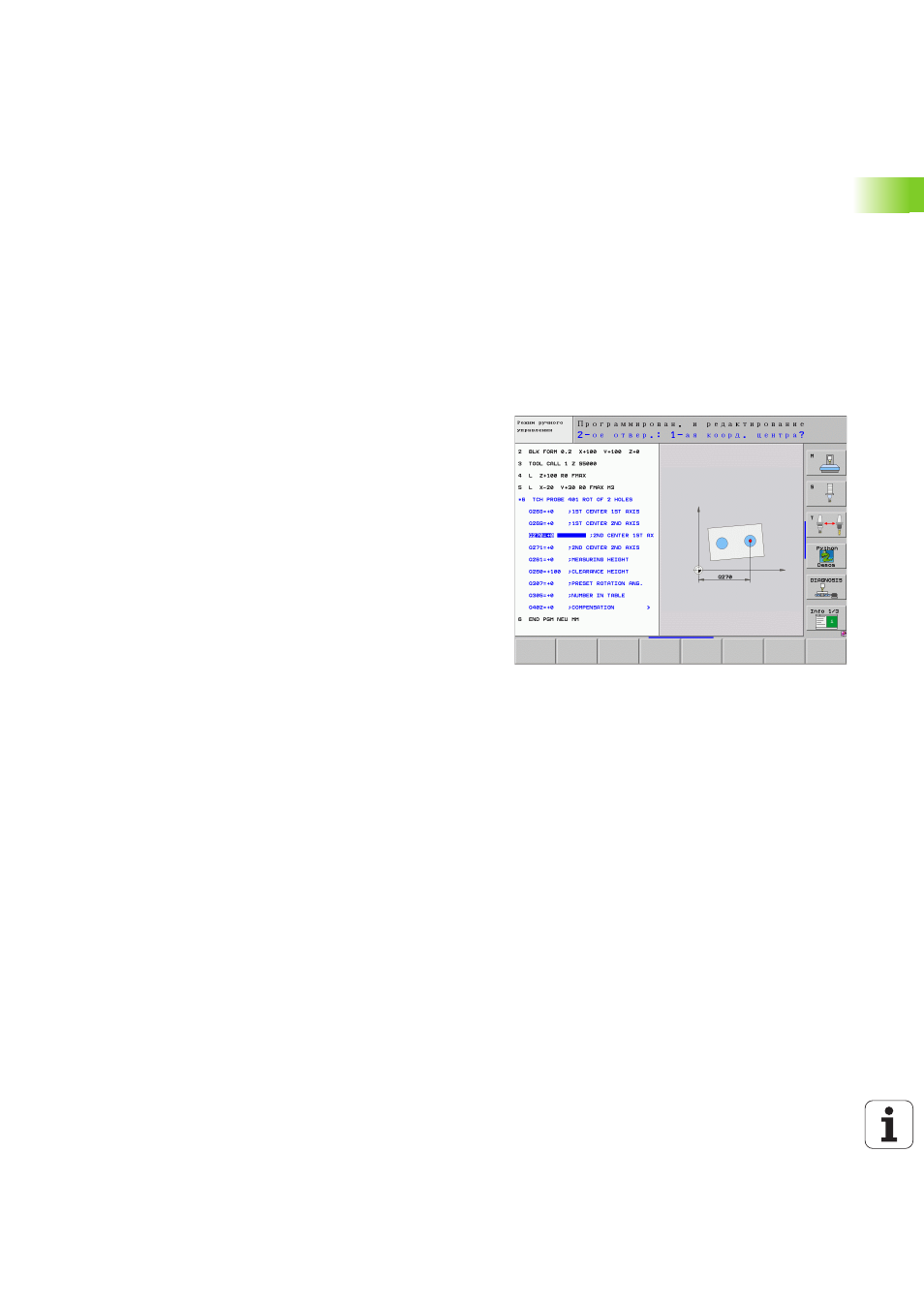

Для упрощения программирования, УЧПУ изображает во время
определения цикла вспомогательную графику. На
вспомогательной графике подсвечивается ярко параметр,
который следует ввести (смотри картина с правой стороны).
