4 Циклы импульсной системы для автоматического измерения кинематики
4.1
Из
мерение
кине
м
атики
с
по
м
ощью
щупа
TS (Option KinematicsOpt)
4.1 Измерение кинематики с
помощью щупа TS (Option
KinematicsOpt)
Основы
Требования относительно точности, особенно в области 5-осевой
обработки, становятся все выше. И так следует изготовлять
сложные детали точно и с повторяемой точностью, также на
протяжении длительного времени.
Причиной неточностей при многоосевой обработке являются -
между прочим - отклонения между кинематической моделью,

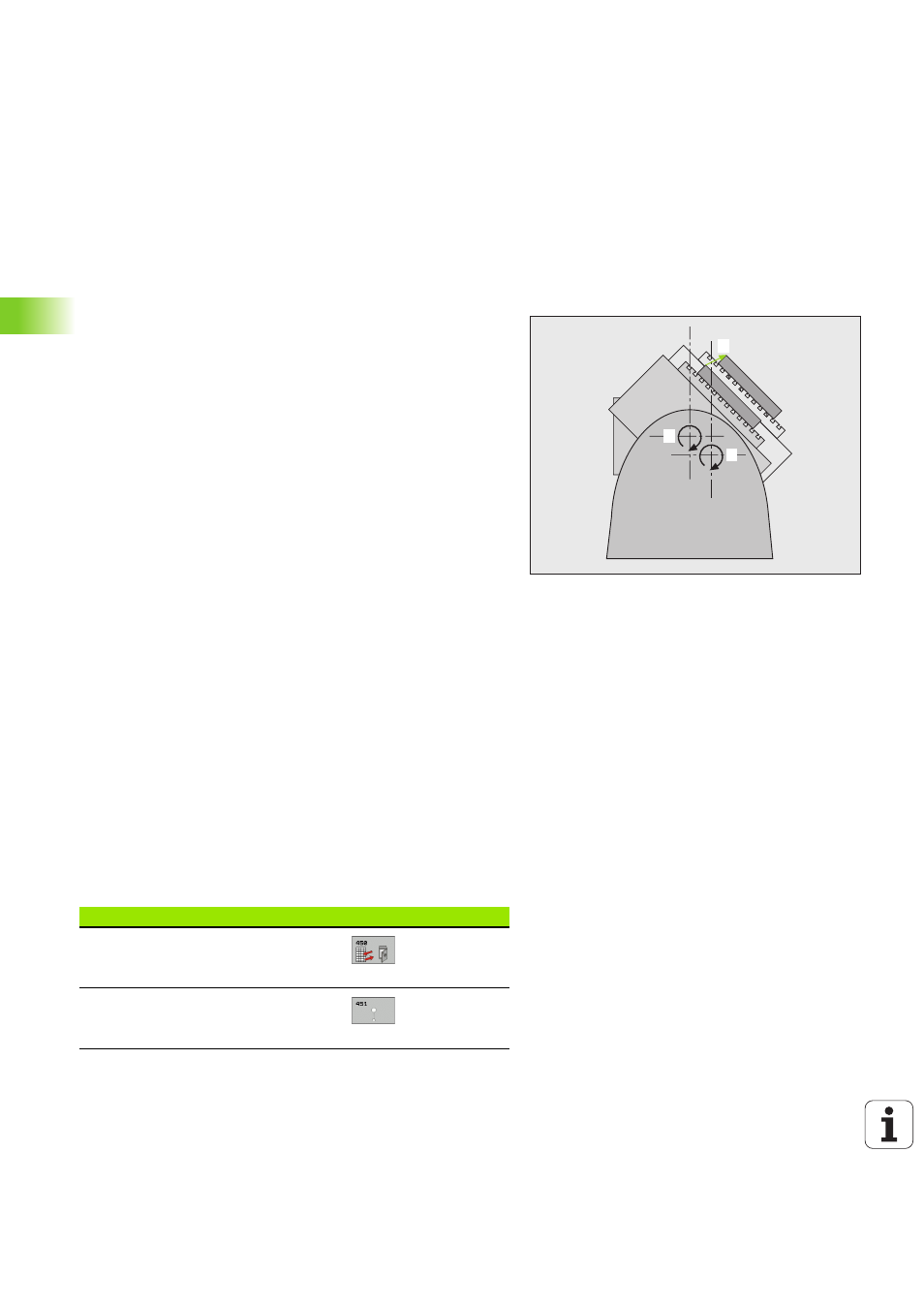

сохраненной в управлении (смотри картина справа
1
), и
действительной имеющиейся на станке ситуацией кинематики
(смотри картина справа
2
). Эти отклонения приводят при
позиционировании осей вращения к ошибкам на обрабатываемой
детали (смотри картина справа
3
). Значит следует создать
возможность согласования модели и действительного состояния
как можно точнее.
Новая функция TNC, а именно KinematicsOpt является важным
компонентом, помогающим при воплощении этого действительно
сложного требования: 3D-цикл ощупывания измеряет вполне
автоматически на станке имеющиеся оси вращения, независимо
от того, в каком виде механичски перемещаются оси вращения, в
качестве стола или головки. При этом калибровочная головка
закрепляется в произвольном месте на столе станка и замеряется
с определенной оператором точностью. Оператор назначает
только при определении цикла для каждой оси отдельно тот
диапазон, который следует измерить.
На основе измеренных значений TNC устанавливает статическую
точность наклона. При этом ПО уменьшает до минимума
возникающие из-за движений качения ошибки позиционирования
и сохраняет геометрию станка в конце операции измерения
автоматически в соотвественных постоянных таблицы
кинематики.
Обзор
УЧПУ предоставляет в распоряжение циклы, с помощью которых
можно автоматически сохранять, восстановлять, проверять и
оптимизировать кинематику станка:
1
2
3
Цикл
Softkey
Страница
450 СОХРАНЕНИЕ КИНЕМАТИКИ:
автоматическое сохранение и
восстановление кинематики
451 ЗАМЕР КИНЕМАТИКИ:
автоматическая проверка или
оптимизирование кинематики станка
