HEIDENHAIN iTNC 530
41
2.4
На
зна
чение
к
оор
динат
опорной
то
ч
ки
с
по
м
ощью
3D-
импу
льсной
систе
мы

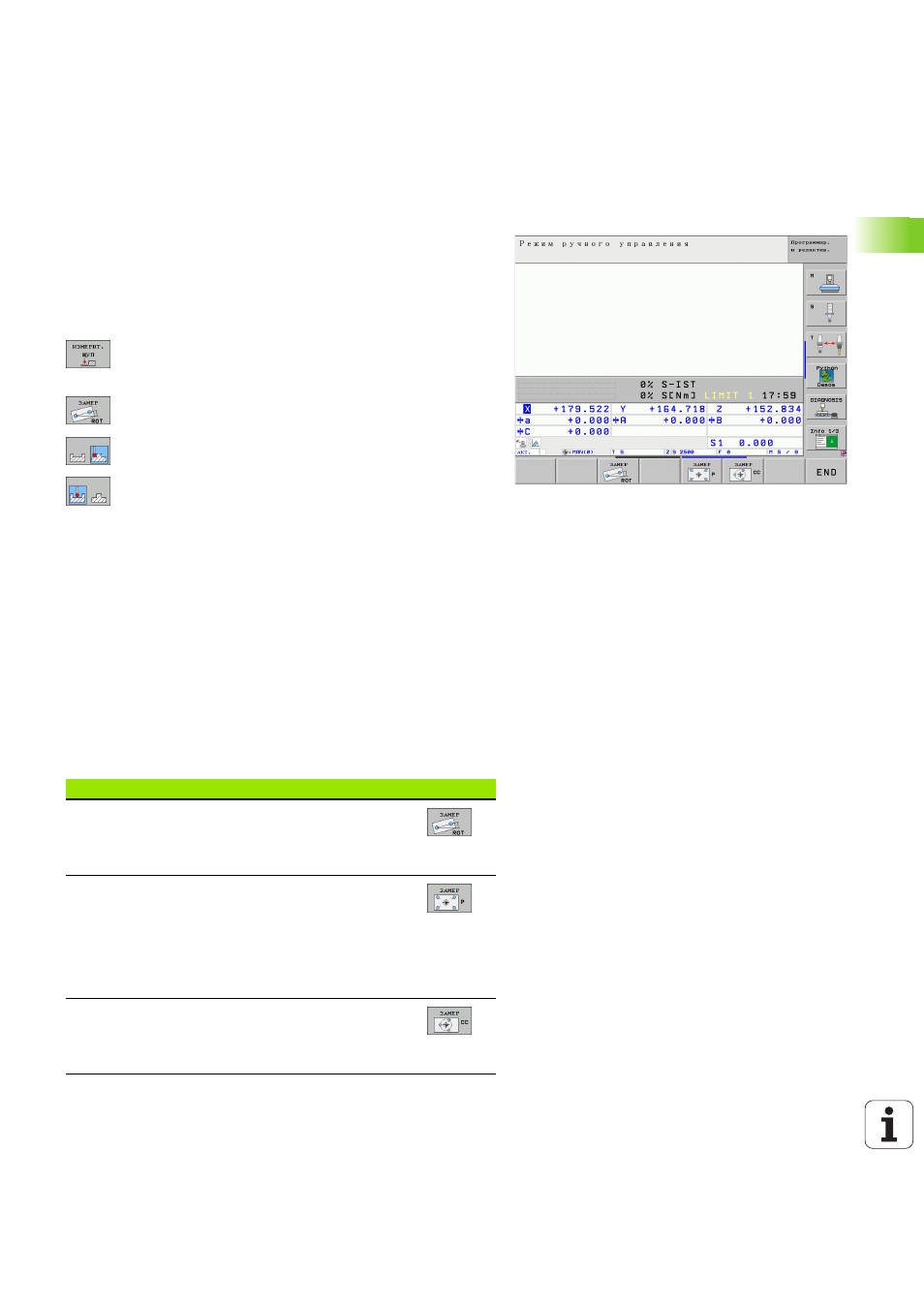

Установление опорных точек через
отверстия/круговые цапфы
Во второй строке программируемых клавиш находятся в
распоряжении клавиши, с помощью которых можно использовать
отверстия или круговые стойки для установления опорных точек.
Определить, ощупывается ли отверстие или круговая стойка
При основной настройке ощупываются отверстия.
Выбрать функции ощупывания: softkey ФУНКЦИЯ
ОЩУПЫВАНИЯ нажать, переключать дальше
строку с softkey
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ROT нажать
Ощупывание круглой стойки: определить с
помощью softkey
Ощупывание отверстий: определить с помощью
softkey
Ощупывание отверстий
Предпозиционировать щуп приблизительно в центр отверстия.
После нажатия внешней клавиши СТАРТ, УЧПУ ощупывает
автоматически четырье точки стенки отверстия.
Затем перемещаем зонд к следующему отверстию и ощупываем
его таким же образом. УЧПУ повторяет эту операцию так часто,
пока не будет выполнено ощупывание для всех отверстий.
Контактирование кругообразной стойки
Позиционировать зонд вблизи первой точки контактирования
цапфы. Через программируемую клавишу избрать направление
контактирования, выполнить операцию с помощью внешней
клавиши СТАРТ. Операцию повторить четырье раза.
Обзор
Цикл
Softkey
Поворот фона через два отверстия
УЧПУ определяет угол между соединительной
линию центров отверстий и заданным положением
(опорная ось угла)
Опорная точка через 4 отверстия
УЧПУ определяет точку пересечения двух впервые
контактированных отверстий и двух позже
контактированных отверстий. Контактируйте при
этом через крест (как это изображено на Softkey),
так как в другом случае УЧПУ расчитывает
неправильную опорную точку
Центр окружности через 3 отверстия:
УЧПУ определяет круговую траекторию, на которой
лежат все 3 отверстия и рассчитывает для
круговой траектории центр окружности.
