3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
ПОВОРОТ (цикл щупа 400, DIN/ISO: G400)

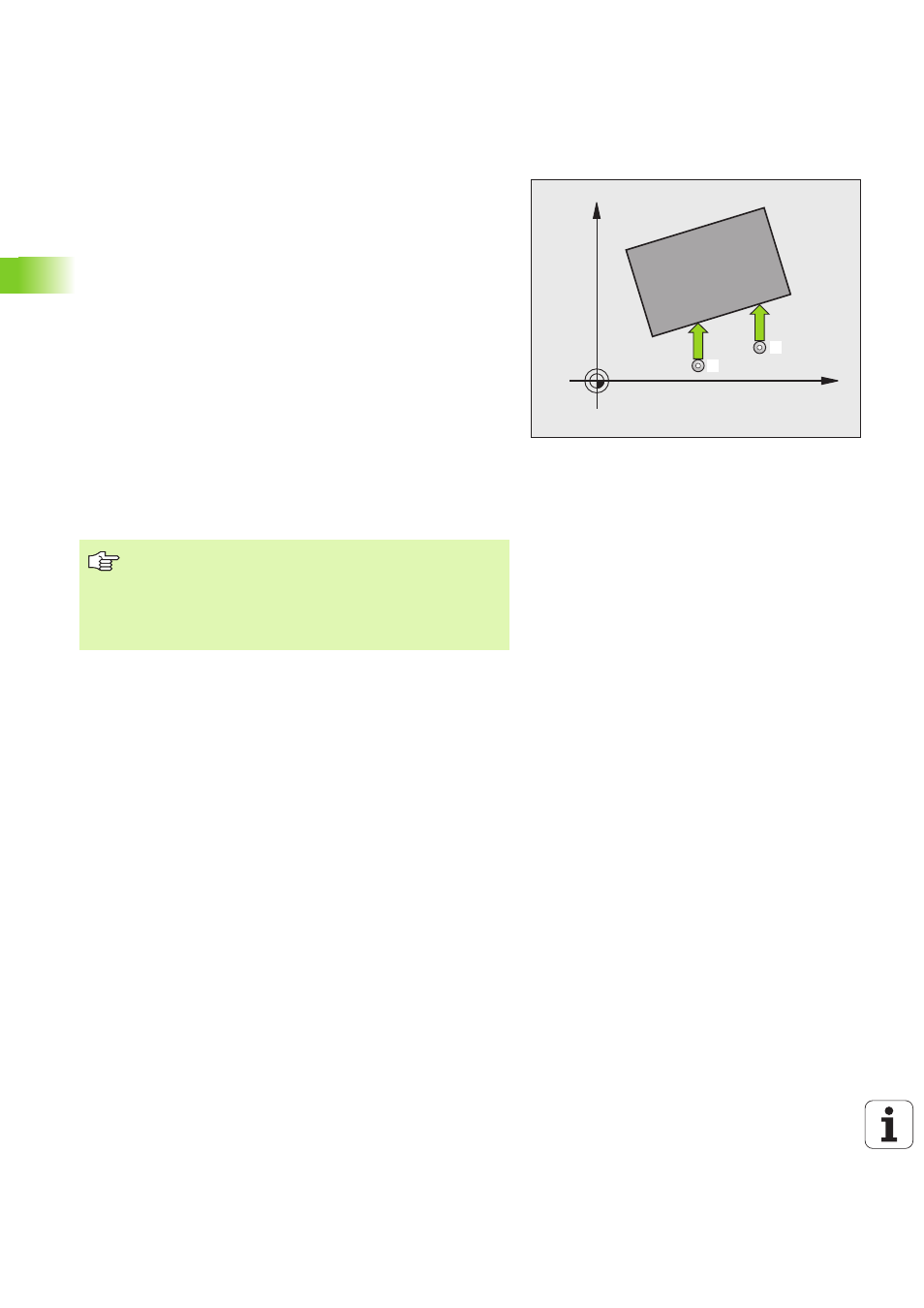

Цикл умпульсного зонда 400 определяет путем измерения двух
точек, которые должны лежать на одной прямой, кривое
положение детали. С помощью функции Поворот фона УЧПУ
компенсирует измеренное значение (Смотри также
\‘Компенсирование наклонного положения обрабатываемой
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к программированной точке ощупывания
1
. При
этом УЧПУ смещает зонда на безопасное расстояние против
определенному направлению перемещения
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360)
3 Потом щуп перемещается к следующей точке ощупывания
2
и
выполняет вторую операцию ощупывания
4 УЧПУ позиционирует щуп обратно на безопасную высоту и
осуществляет установленный поворот
X
Y
1
2
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
УЧПУ возвращает активный поворот фона в начале
цикла в исходное положение.
