Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles
Страница 53
HEIDENHAIN iTNC 530
53
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

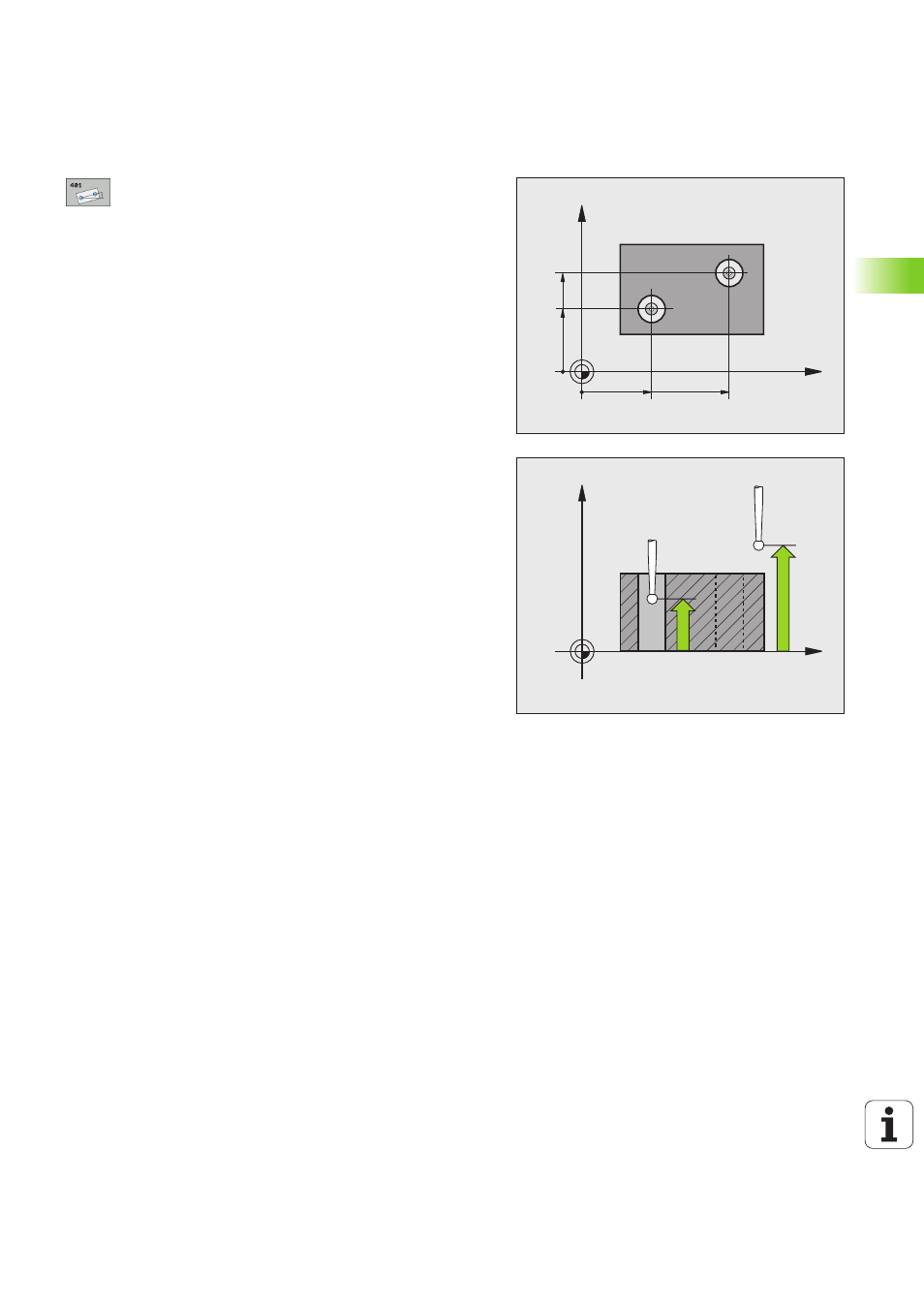

1-ое отверстие: центр 1-ой оси Q268
(абсолютный): центр первого отверстия на
главной оси плоскости обработки
1-ое отверстие: центр 2-ой оси Q269
(абсолютный): центр первого отверстия на
вспомогательной оси плоскости обработки
2-ое отверстие: центр 1-ой оси Q270
(абсолютный): центр второго отверстия на
главной оси плоскости обработки
2-ое отверстие: центр 2-ой оси Q271
(абсолютный): центр второго отверстия на
вспомогательной оси плоскости обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Предустановка поворота Q307 (абсолютная):
если измеряемое наклонное положение не
должно отноститься к главной оси, а к
произвольной прямой, тогда ввести угол опорной
прямой. УЧПУ определяет тогда разницу из
измеренного значения и угла отсчетной прямой
для поворота фона
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
