HEIDENHAIN iTNC 530
59
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
4 TNC позиционирует щуп обратно на безопасную высоту и
затем позиционирует определенную в цикле ось вращения на
установленное значение. Опционально можете занулить
индикацию после выверки

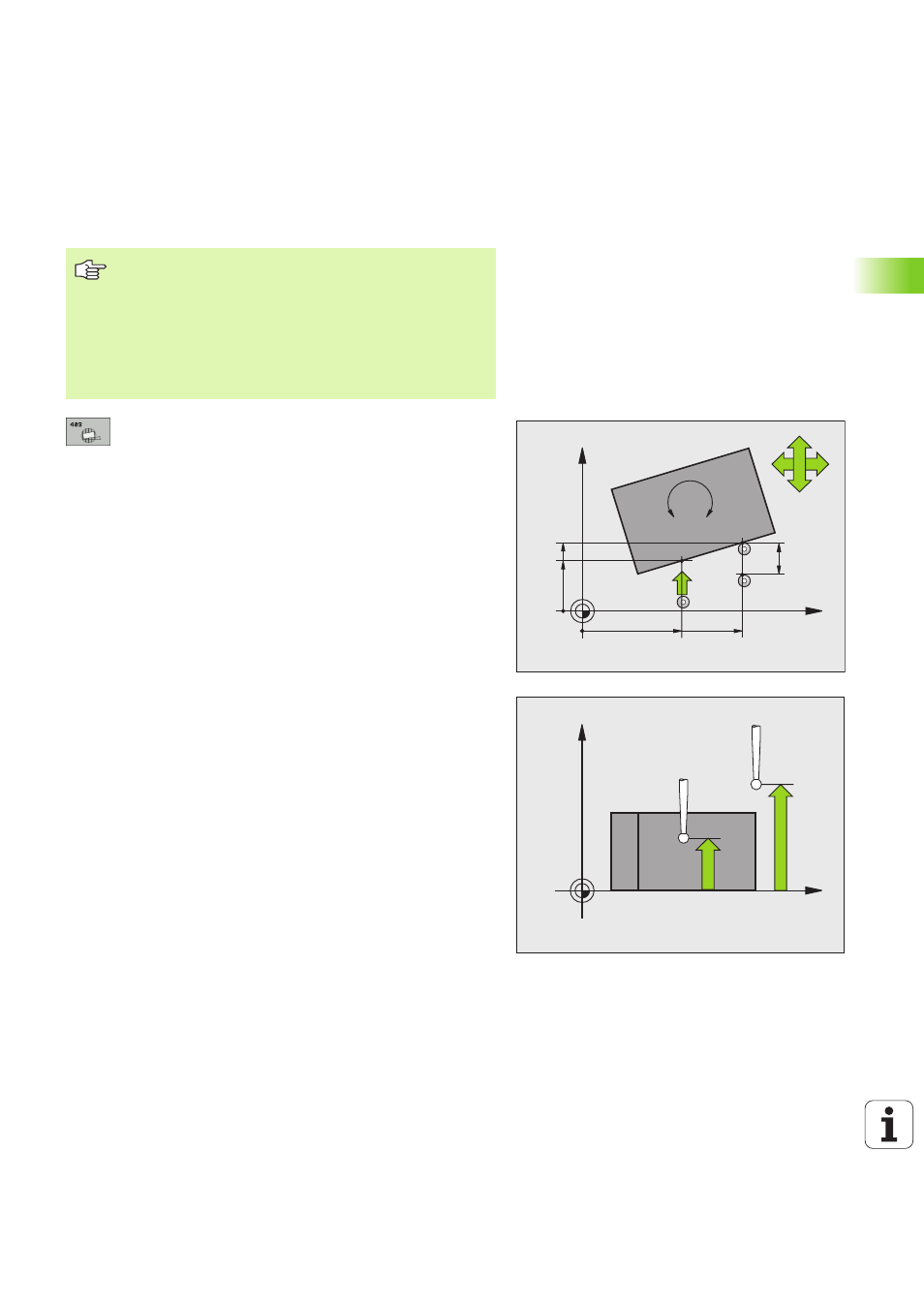

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
ощупывания на вспомогательной оси плоскости
обработки
2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки
ощупывания на главной оси плоскости обработки
2-ая точка измерения 2-ой оси Q266
(абсолютная): координата второй точки
ощупывания на вспомогательной оси плоскости
обработки
Ось измерения Q272: ось, на которой должно
производиться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
3: ось щупа = ось измерения
Направление перемещения 1 Q267:
направление, в котором щуп должен
перемещаться к обрабатываемой детали:
-1: направление перемещения отрицательное
+1:направление перемещения положительное
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
Цикл 403 использовать только при неактивной
функции «Наклон плоскости обработки».
УЧПУ сохраняет в памяти установленное значение
также в параметре Q150 .
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
