HEIDENHAIN iTNC 530
95
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

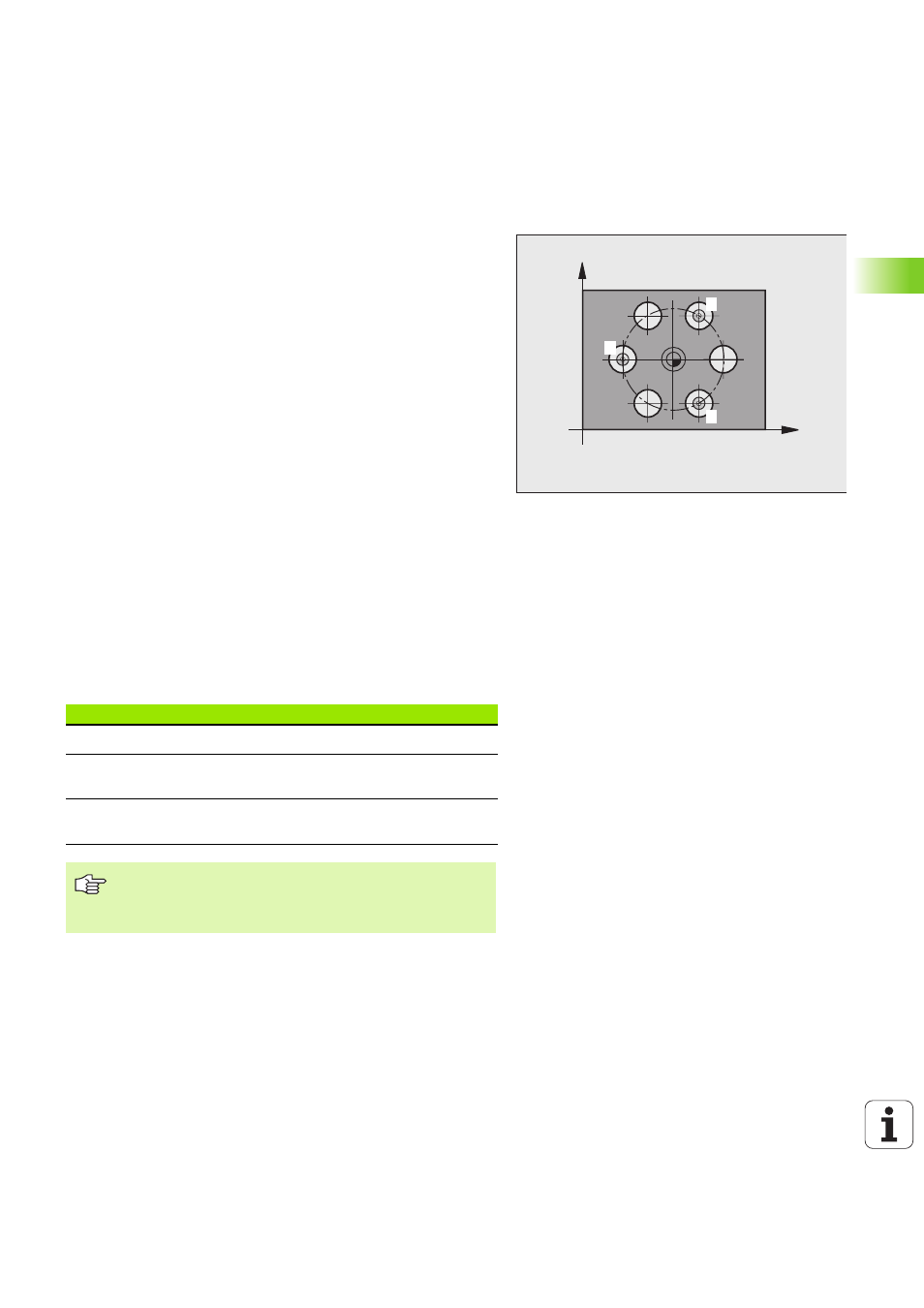

ОПОРНАЯ ТОЧКА ЦЕНТР ОКР.ОТВЕРСТИЙ
(цикл щупа 416, DIN/ISO: G416)
Цикл зонда 416 определяет центр окружности отверстий путем
измерения трех отверстий и установливает этот центр в качестве
опорной точки. Альтернативно УЧПУ может записывать этот
центр в таблицы нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) на записанный центр первого отверстия
1
2 Затем щуп перемещается на записанную высоту измренеия и
определяет путем выполнения ощупывания в четыре раза
первый центр отверстия
3 Затем щуп возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 TNC перемещает щуп на записанную высоту измерения и
определяет путем ощупывания второй центр отверстия
5 Затем щуп возвращается на безопасную высоту и
позиционирует на введенный центр третьего отверстия
3
6 TNC перемещает щуп на записанную высоту измерения и
определяет путем ощупывания третий центр отверстия
7 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
странице 69) и записывает факт-значения в нижеуказанных
параметрах Q
8 Если требуется, TNC определяет затем отдельным проходом
ощупывания еще опорную точку на оси щупа
X
Y
1
2
3
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр
вспомогательная ось
Q153
Факт-значение диаметр окружности
тверстий
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
