3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА ОКРУЖНОСТЬ НАРУЖИЕ
(цикл зонда 413, DIN/ISO: G413)

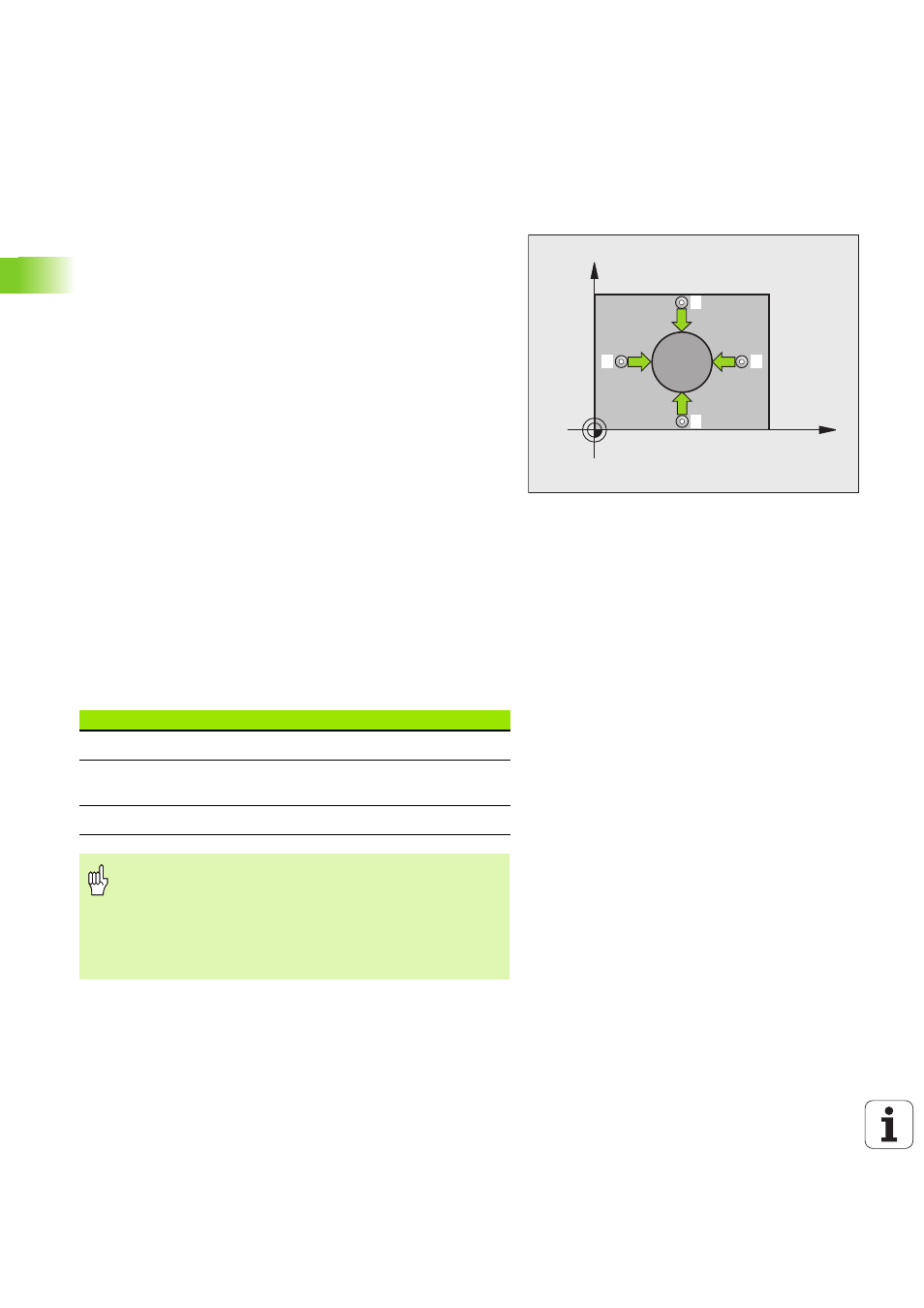

Цикл зонда 413 определяет центр круговой цапфы и
установливает этот центр в качестве опорной точки.
Альтернативно УЧПУ может записывать этот центр в таблицы
нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к точке ощупывания
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360). УЧПУ определяет
направление контактирования автоматически в зависимости
от программированного угла старта
3 Потом щуп перемещается круговым движением либо на
высоту замера либо на безопасную высоту, к следующей точке
ощупывания
2
и выполняет там второе ощупывание
4 TNC позиционирует щуп к точке ощупывания
3
а затем к точке
ощупывания
4
и выполняет там следующее ощупывание
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
странице 69) и записывает факт-значения в нижеуказанных
параметрах Q
6 Если требуется, TNC определяет затем отдельным проходом
ощупывания еще опорную точку на оси щупа
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр
вспомогательная ось
Q153
Факт-значение диаметр
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите заданный диаметр кармана
(отверстия) немного больше .
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
