Центр окружности в качестве опорной точки
Центры отверстий, круглых карманов, полных цилиндров, стоек,
кругообразных островов итд.можно устанавливать в качестве
опорных точек.

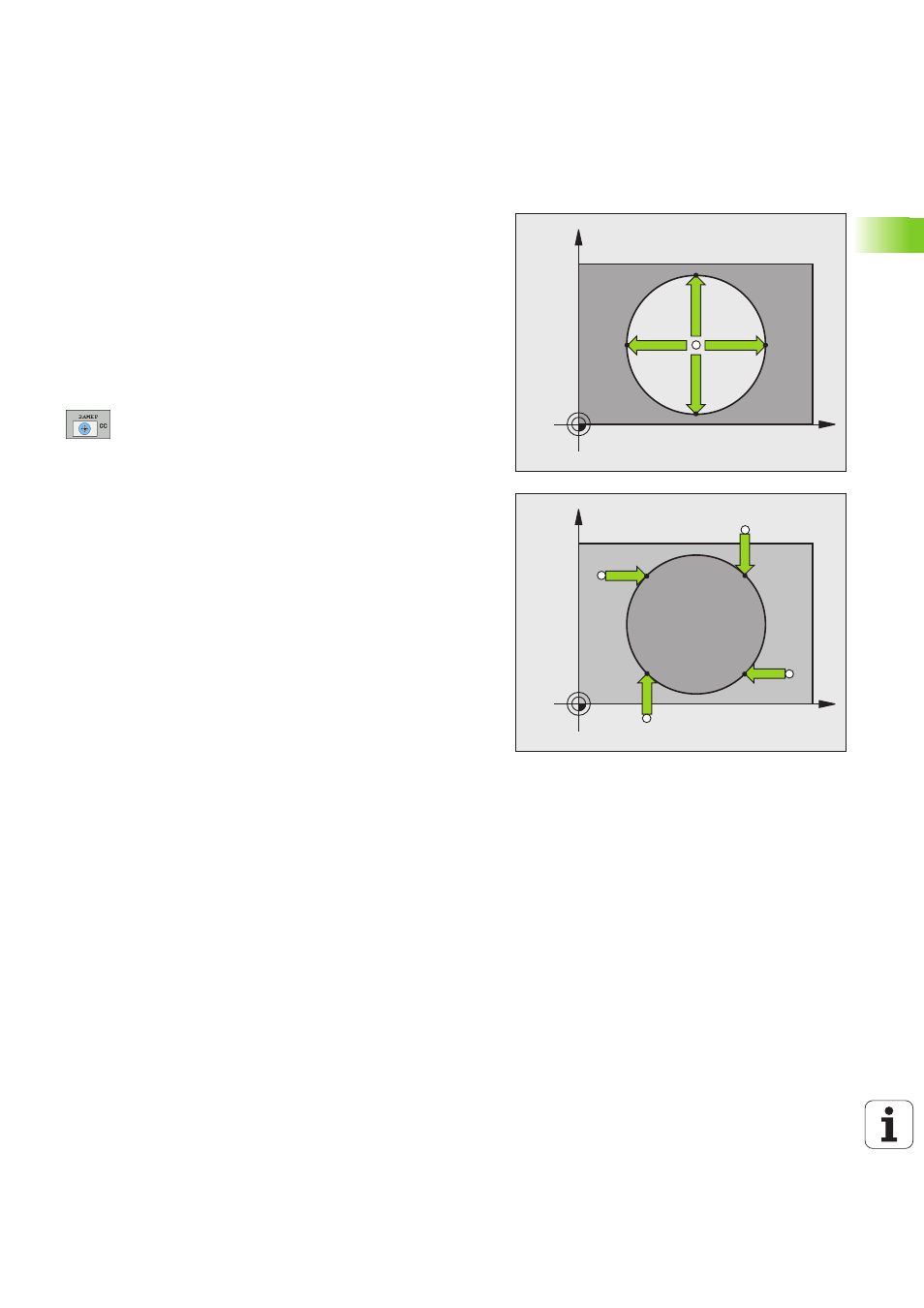

Внутренная окружность:
УЧПУ ощупывает внутренную стенку окружности во всех
четырьех направлениях осей координат.
В случае прерванных окружностей (дуги окружности) можно
произвольно выбирать направление ощупывания.
Позиционировать наконечник щупа приблизительно в центр
окружности
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ CC выбрать
Ощупывание: четыре раза нажать внешнюю
клавишу СТАРТ. Система ощупывает друг за
другом 4 точки внутренной стенки окружности
Если хотите работать с измерением отгиба (только для
станков с ориентацией шпинделя, зависит от MP6160)
Softkey 180° нажать и повторно контактировать 4
точки внутренней стенки окружности
Если хотите работать без измерения изгиба:
клавишу END нажать
Опорная точка: ввести обе координаты центра
окружности в окне меню, с помощью softkey
НАЗН.ОПОРНОЙ ТОЧКИ ввести, или значения
записать в таблице (смотри \‘Запись результатов
измерения из циклов зонда в таблицу нулевых
точек\’, страница 30, или смотри \‘Запись
результатов измерения из циклов зонда в таблицу
предустановки (Preset)\’, страница 31)
Заключить функцию ощупывания: клавишу END нажать
Наружная окружность:
Позиционировать наконечник щупа вблизи первой точки
ощупывания вне окружности
Выбрать направление ощупывания: нажать соответственную softkey
Ощупывание: нажать внешнюю клавишу СТАРТ
Повторить операцию ощупывания для остальных 3 точек.
Смотри рисунок справа внизу
Опорная точка: ввести координаты опорной точки, с помощью
softkey НАЗН.ОПОРНОЙ ТОЧКИ ввести, или записать значение
в таблице (смотри \‘Запись результатов измерения из циклов
зонда в таблицу нулевых точек\’, страница 30, или смотри
\‘Запись результатов измерения из циклов зонда в таблицу
предустановки (Preset)\’, страница 31)
Заключить функцию ощупывания: клавишу END нажать
После ощупывания УЧПУ показывает актуальные координаты
центра окружности и радиус окружности PR.
