HEIDENHAIN iTNC 530
109
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

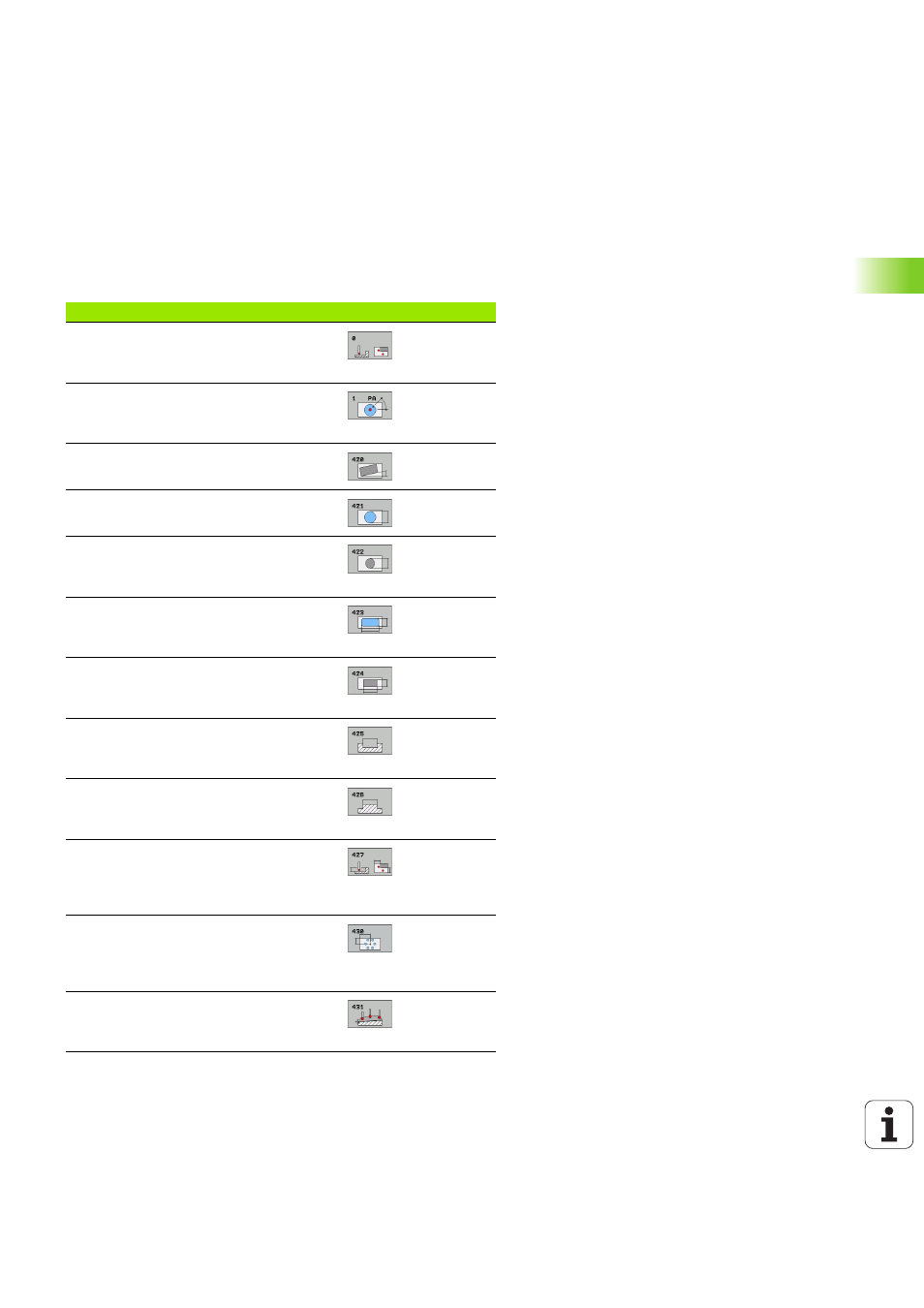

3.3 Автоматическое измерение заготовок
Обзор
УЧПУ предоставляет двенадцать циклов в распоряжение, с
помощью которых можете измерять детали:
Цикл
Softkey
Страница
0 ОПОРНАЯ ПЛОСКОСТЬ измерение
координаты на произвольно
выбираемой оси
1 ОПОРНАЯ ПЛОСКОСТЬ ПОЛЯРНО
измерение точки, направление
ощупывания через угол
420 ИЗМЕРЕНИЕ УГЛА измерение
угла на плоскости обработки
421 ИЗМЕРЕНИЕ ОТВЕРСТИЯ измерение
положения и диаметра отверстия
422 ИЗМЕРЕНИЕ ОКРУЖНОСТИ
НАРУЖИЕ измерение положения и
диаметра кругообразной цапфы
423 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНИК
ВНУТРИ измерение положения, длины и
ширины прямоугольного кармана
424 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНИК
НАРУЖИЕ измерение положения, длины
и ширины прямоугольной цапфы
425 ИЗМЕРЕНИЕ ШИРИНЫ ВНУТРИ
(2.линейка программируемых клавишей)
измерение ширины паза внутри
426 ИЗМЕРЕНИЕ МОСТИКА НАРУЖИЕ
(2.линейка программируемых клавишей)
измерение мостика на наружии
427 ИЗМЕРЕНИЕ КООРДИНАТЫ
(2.линейка программируемых
клавишей) измерение произвольной
координаты на выбираемой оси
430 ИЗМЕРЕНИЕ ОКРУЖНОСТИ
ОТВЕРСТИЙ (2.линейка программируемых
клавишей) измерение положения и
диаметра окружности отверстий
431 ИЗМЕРЕНИЕ ПЛОСКОСТИ (2.уровень
программируемых клавишей) измерение
угла оси A и B оси
