92 3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА УГОЛ ВНУТРИ
(цикл щупа 415, DIN/ISO: G415)
Цикл зонда 415 определяет точку пересечения двух прямых и
установливает эту точку пересечения в качестве опорной точки.
Альтернативно УЧПУ может записывать эту точку в таблицы
нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на

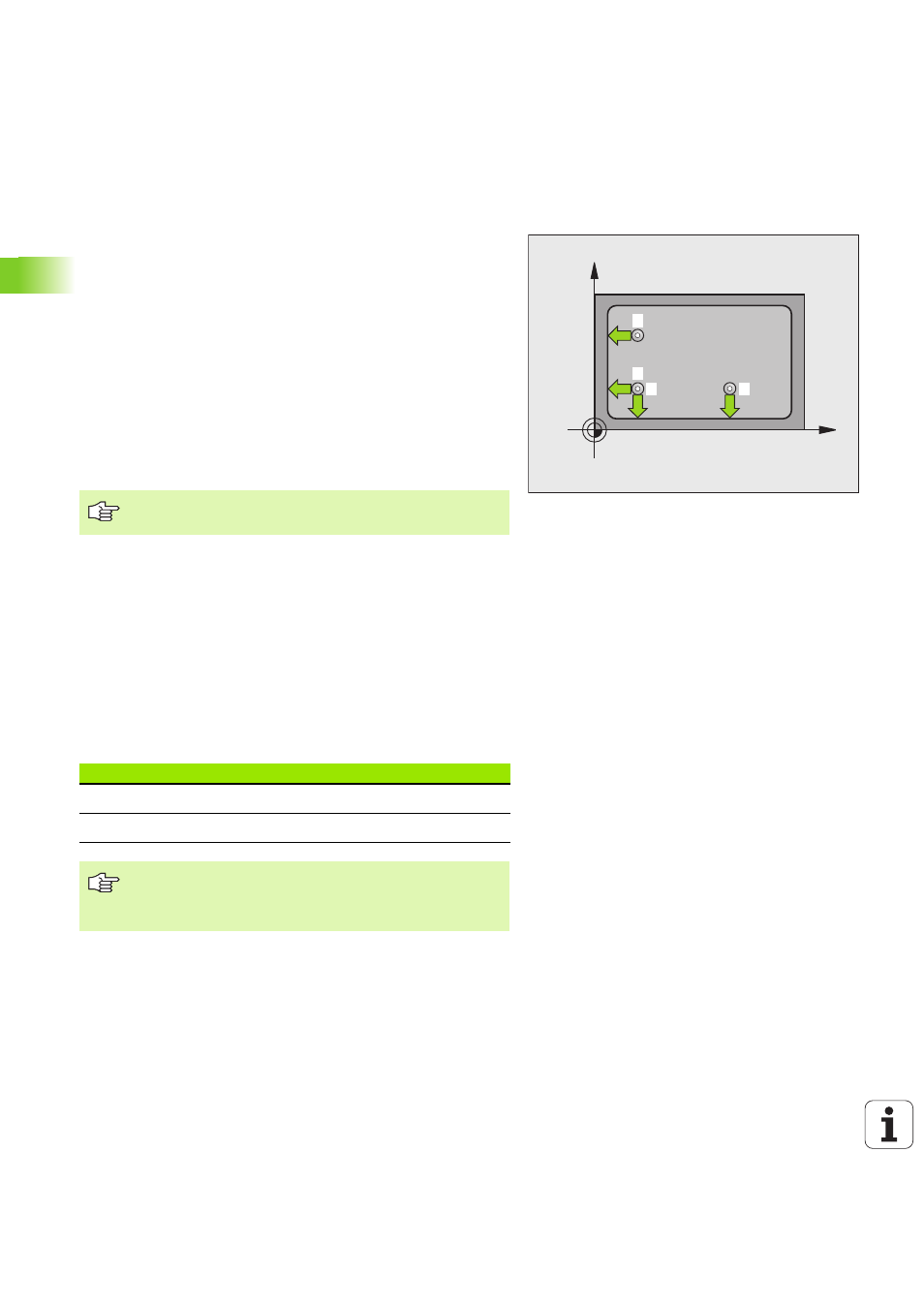

странице 26) к первой точке ощупывания 1 (смотри картина
справа вверху), дефинируемую в цикле. При этом УЧПУ
смещает зонд на безопасное расстояние против направлению
перемещения
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию ощупывания с подачей
ощупывания (MP6120 или MP6360). Направление
зондирования возникает из номера угла
3 Потом щуп перемещается к следующей точке ощупывания 2 и
выполняет вторую операцию ощупывания
4 TNC позиционирует щуп к точке ощупывания 3 а затем к точке
ощупывания 4 и выполняет там следующее ощупывание
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
странице 69) и сохраняет координаты установленного угла в
нижеуказанных параметрах Q
6 Если требуется, TNC определяет затем отдельным проходом
ощупывания еще опорную точку на оси щупа
X
Y
1 2
3
4
УЧПУ измеряет первую прямую всегда в направлении
вспомогательной оси плоскости обработки.
Номер параметра Значение
Q151 Фактзначение, угол, главная ось
Q152 Фактзначение, угол, вспомогательная ось
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
