4 Циклы импульсной системы для автоматического измерения кинематики
4.1
Из
мерение
кине
м
атики
с
по
м
ощью
щупа
TS (Option KinematicsOpt)
ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл щупа 451,
DIN/ISO: G451, опция)

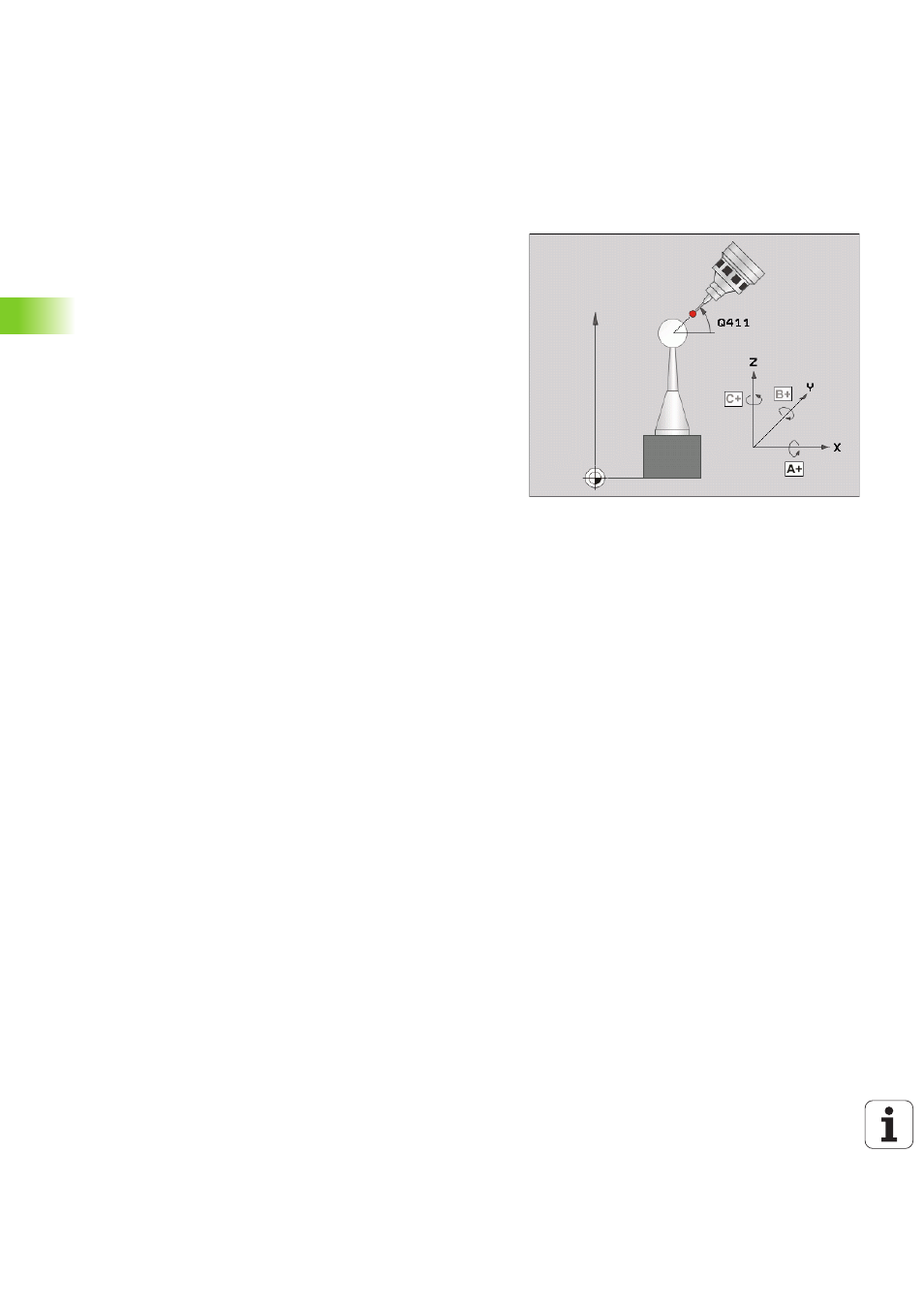

С помощью цикла щупа 451 можно проверять кинематику и при
необходимости оптимизировать. При этом измеряется с помощью
щупа 3D, а именно щупа TS, произвольный калибровочный
шарик, закрепленный на столе станка.
TNC определяет статическую точность наклона. При этом ПО
уменьшает до минимума возникающие из-за движений качения
пространственные ошибки и сохраняет геометрию станка в конце
операции измерения автоматически в соотвественных
постоянных таблицы кинематики.
1 Закрепление калибровочного шарика на машинном столе,
учесть возможность столкновений
2 В ручном режиме управления назначить опорную точку в
центре шарика
3 Позиционировать щуп вручную на оси щупа над шариком
калибровки и на плоскости обработки в центре шарика
4 Выбрать режим отработки программы и запустить программу
калибровки
5 TNC выполняет автоматически замер всех осей вращения, с
определенной оператором точностью
