3.2

Определить

ав

то

м

а

тиче

ски

опорные

то

ч

ки

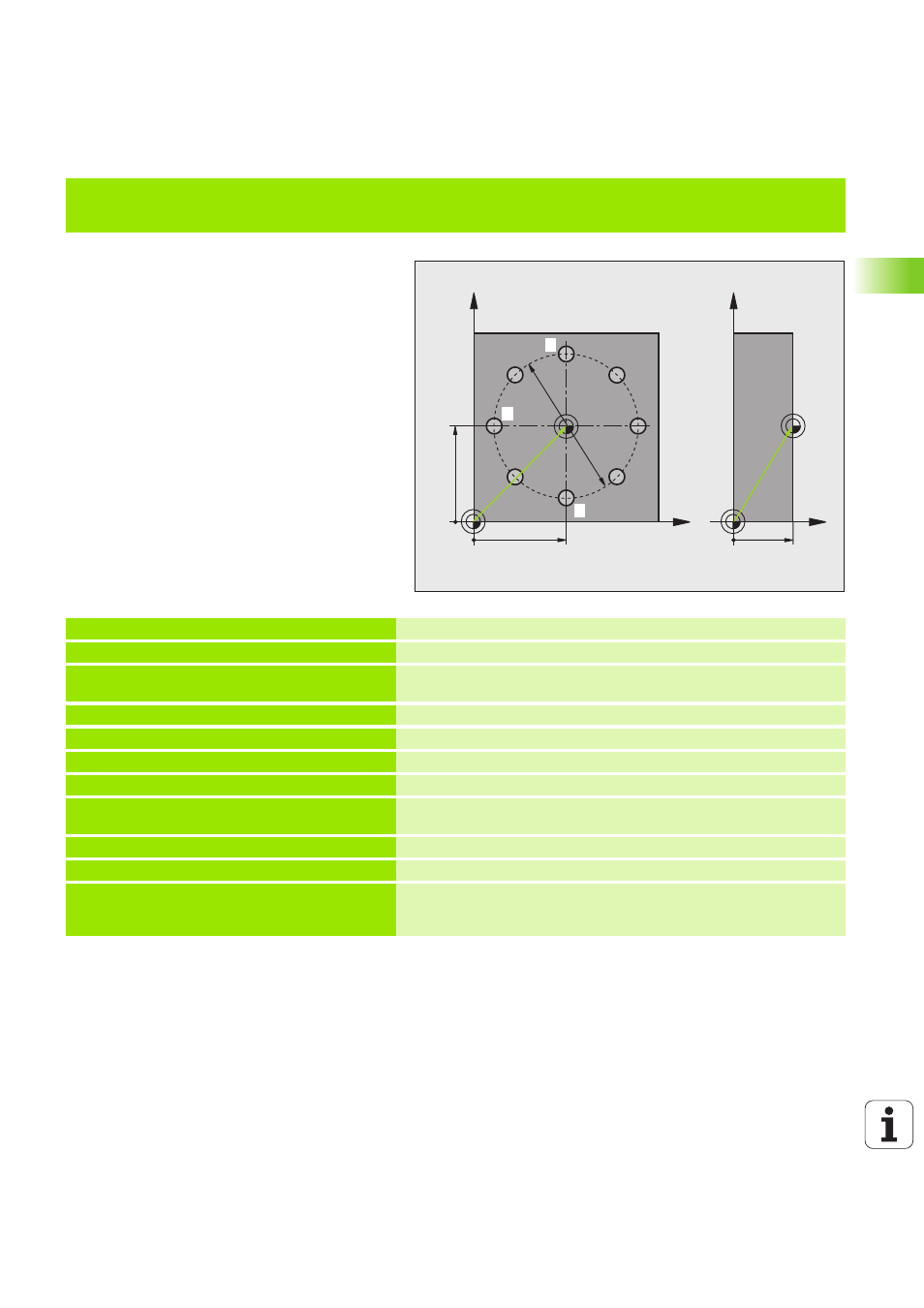

Пример: установление опорной точки верхняя грань детали и центр окружности
из отверстий

Измеренный центр окружности отверстий

должен записываться в таблицы предустановки

для его использования позже.

0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z

Вызов инструмента 0 для определения оси зонда

2 TCH PROBE 417 ОПОР.ТОЧКА ОСЬ ЩУПА

Определение цикла для установления опорной точки на оси

зонда

Q263=+7.5 ;1-АЯ ТОЧКА 1-ОЙ ОСИ

Точка ощупывания: X-координата

Q264=+7,5 ;1-Я ТОЧКА 2-ОЙ ОСИ

Точка ощупывания: Y-координата

Q294=+25 ;1-Я ТОЧКА 3-Й ОСИ

Точка ощупывания: Z-координата

Q320=0

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Безопасное расстояние дополнительно к MP6140

Q260=+50 ;БЕЗОПАСНАЯ ВЫСОТА

Высота, на которой ось зонда может перемещаться без

столкновения

Q305=1

;НОМЕР В ТАБЛИЦЕ

Записать координату Z в строку 1

Q333=+0

;ОПОРНАЯ ТОЧКА

Занулить ось зонда

Q303=+1

;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.

Сохранить в памяти рассчитанную опорную точку относительно

жесткой системы координат станка (REF-система) в таблицы

предустановки PRESET.PR

X

Y

35

35

50

Z

Y

20

1

2

3
