Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles
Страница 56
56
3 Циклы импульсной системы для автома-тического контроля обрабатываемой детали
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

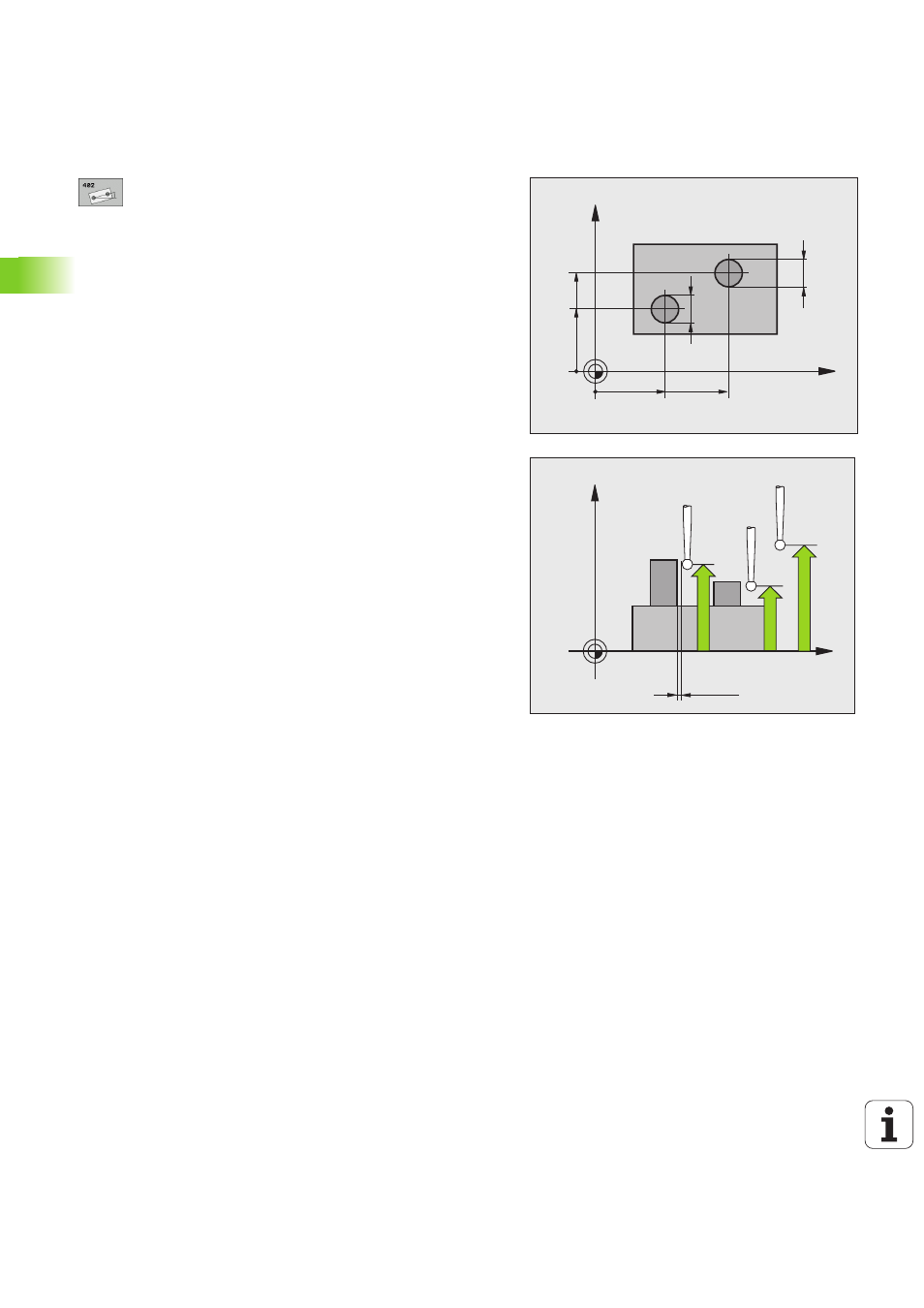

1-ая стойка: центр 1-ой оси (абсолютный): центр
первой стойки на главной оси плоскости
обработки
1-ая стойка: центр 2-ой оси Q269 (абсолютный):
центр первой стойки на вспомогательной оси
плоскости обработки
Диаметр стойки 1 Q313: приблизительный
диаметр 1-ой стойки. Ввести значение немного
побольше
Высота измерения стойки 1 на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение стойки 1
2-ая стойка: центр 1-ой оси Q270 (абсолютный):
центр второй стойки на главной оси плоскости
обработки
2-ая стойка: центр 2-ой оси Q271 (абсолютный):
центр второй стойки на вспомогательной оси
плоскости обработки
Диаметр стойки 2 Q314: приблизительный
диаметр 2-ой стойки. Ввести значение немного
побольше
Высота измерения стойки 2 на оси щупа Q315
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение стойки 2
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
