HEIDENHAIN iTNC 530
103
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

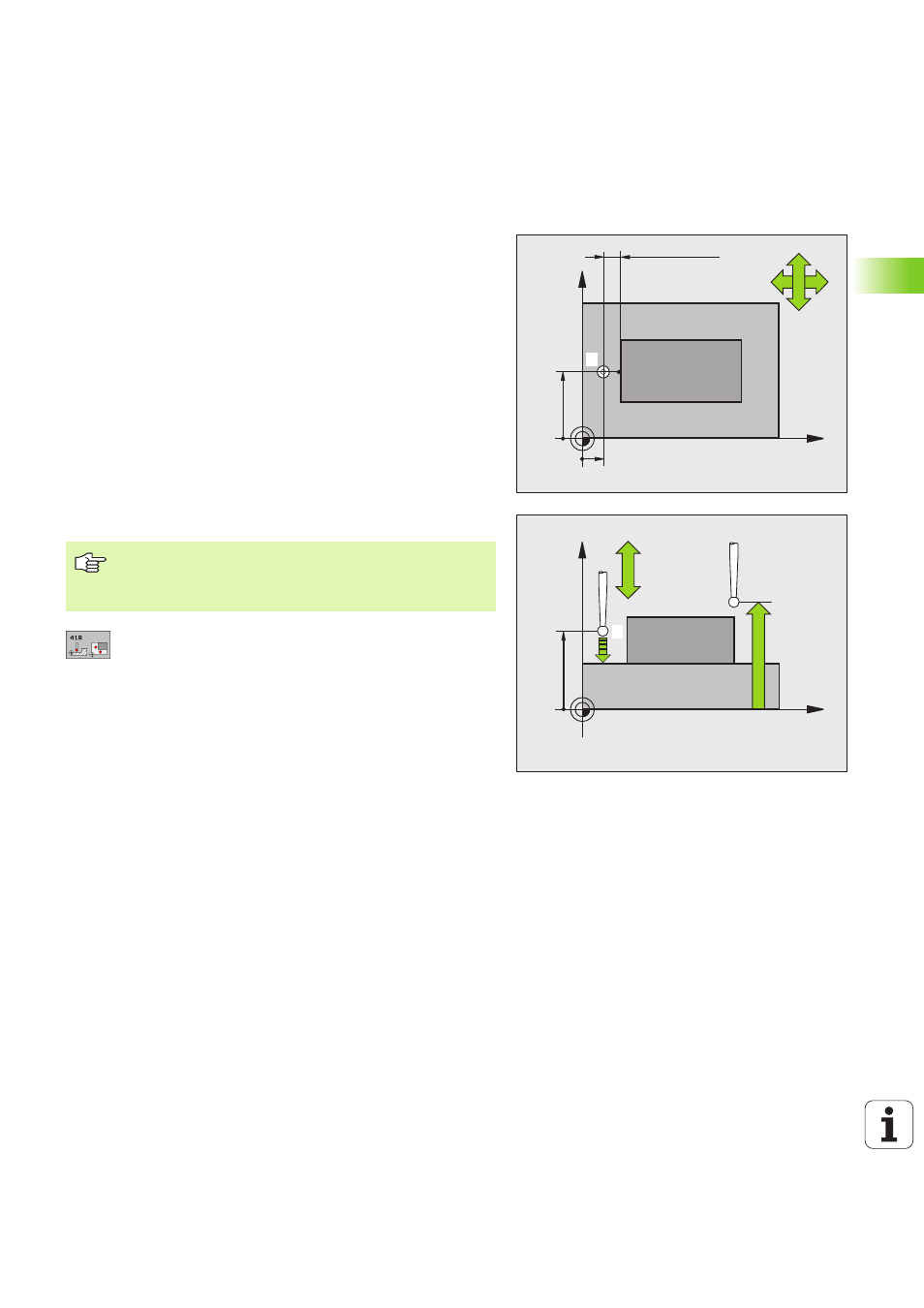

ОПОРНАЯ ТОЧКА ОТДЕЛЬНАЯ ОСЬ
(цикл щупа 419, DIN/ISO: G419)
Цикл щупа 419 измеряет произвольную координату на любой оси
и установливает эту координату в качестве опорной точки.
Альтернативно УЧПУ может записывать эту координату в
таблицы нулевых точек или в таблицы предустановки.
1 TNC позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к программированной точке ощупывания
1
. При
этом УЧПУ смещает зонда на безопасное расстояние против
программированному направлению зондирования
2 Затем щуп перемещается на записанную высоту измерения и
определяет путем простово ощупывания фактическую
позицию
3 На конец TNC позиционирует щуп обратно на безопасную
высоту и обрабатывает установленную опорную точку в
зависимости от параметров Q303 и Q305 (смотри
\‘Сохранение расчитанной опорной точки в памяти\’ на
1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
ощупывания на главной оси плоскости обработки
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
ощупывания на вспомогательной оси плоскости
обработки
Высота измерения на оси щупа Q261
(абсолютная): координата центра наконечника
(=точка соприкосновения) на оси щупа, на которой
должно производиться измерение
Безопасное расстояние Q320 (в прирощениях):
дополнительное расстояние между точкой
измерения и наконечником щупа. Q320 действует
аддитивно по отношению к MP6140
Безопасная высота Q260 (абсолютная):
координата на оси щупа, на которой не может
произойти столкновение между щупом и
обрабатываемой деталью (зажимным
приспособлением)
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
MP6140 + Q320
1
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
1
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
