HEIDENHAIN iTNC 530 55
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали

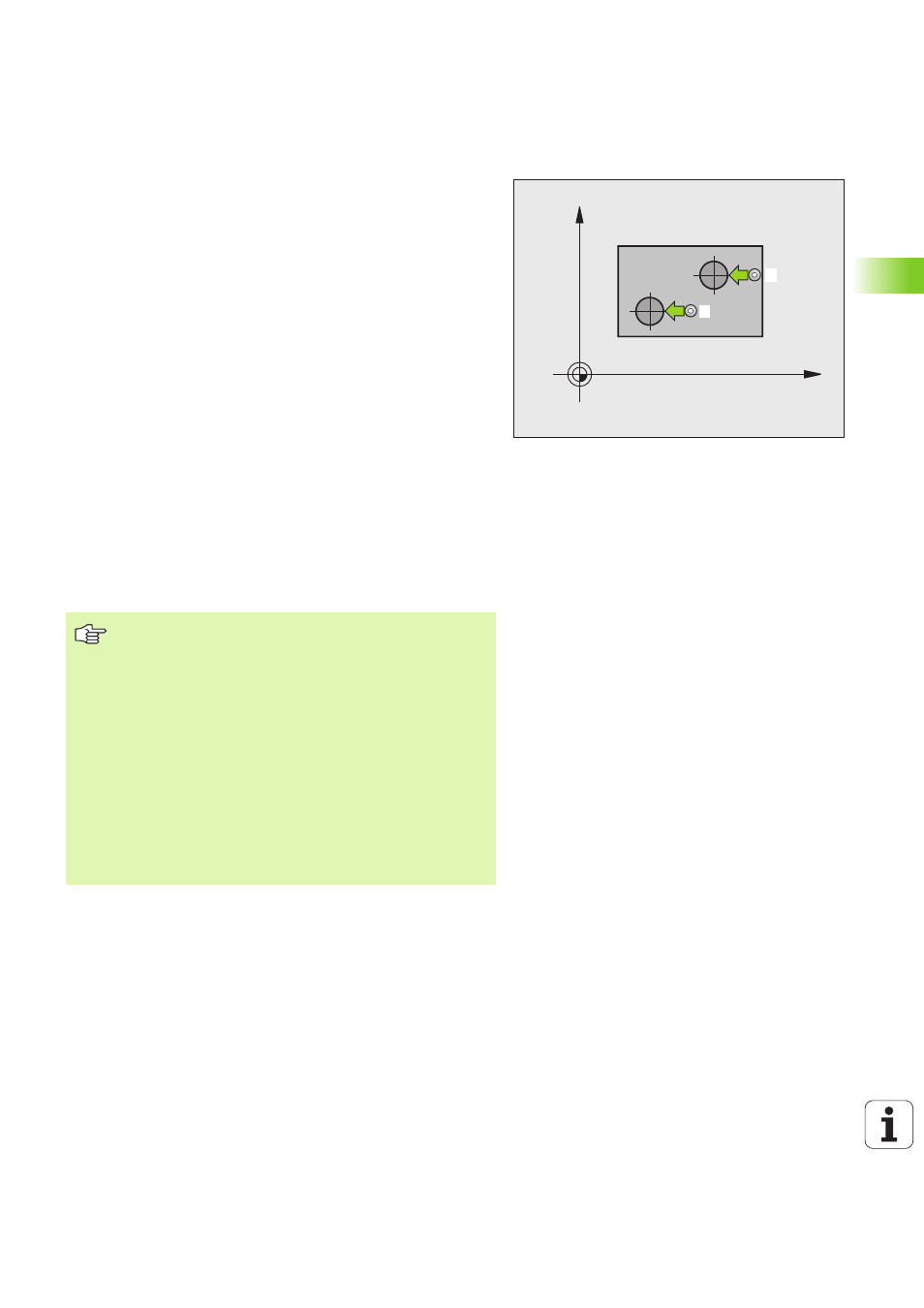

ПОВОРОТ через две стойки (цикл щупа 402,
DIN/ISO: G402)
Цикл зонда 402 определяет центры двух цапф. Затем УЧПУ
расчитывает угол между главной осью плоскости обработки и
соединительной прямой центров цапф. С помощью функции
Поворот фона УЧПУ компенсирует расчитанное значение
(Смотри также \‘Компенсирование наклонного положения
обрабатываемой детали\’ на странице 35). Альтернативно
можете компенсировать определенное наклонное положение
путем поворота круглово стола.
1 TNC позиционирует щуп на ускоренной подачи (значение из
MP6150 или MP6361) и с помощью логики позиционирования
(смотри \‘Отработка циклов измерительного щупа\’ на
странице 26) к точке ощупывания 1 первой стойки
2 Затем щуп перемещается на записанную высоту замера 1 и
определяет путем ощупывания первый центр стойки. Между
сдвиженными на 90° точками ощупывания щуп перемещается
по дуге окружности
3 Потом щуп перемещается обратно на безопасную высоту и
позиционирует к точке ощупывания 5 второй стойки
4 TNC перемещает щуп на записанную высоту замера 2 и
определяет путем ощупывания второй центр стойки
5 Потом УЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет установленный поворот
X
Y
1
5
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
УЧПУ возвращает активный поворот фона в начале
цикла в исходное положение.
Этот цикл щупа не допускается при активной функции
наклона плоскости обработки.
Если хотите компенсировать наклонное положение
путем поворота круглово стола, тогда УЧПУ
использует автоматически следующие оси вращения:
„ C для оси инструмента Z
„ B для оси инструмента Y
„ A для оси инструмента X
