94 Циклы обработки: сверление
3.6
УНИВЕР
С
А
ЛЬНОЕ
СВЕР
ЛЕНИЕ
(
цик
л
203, DIN/ISO:
G203)

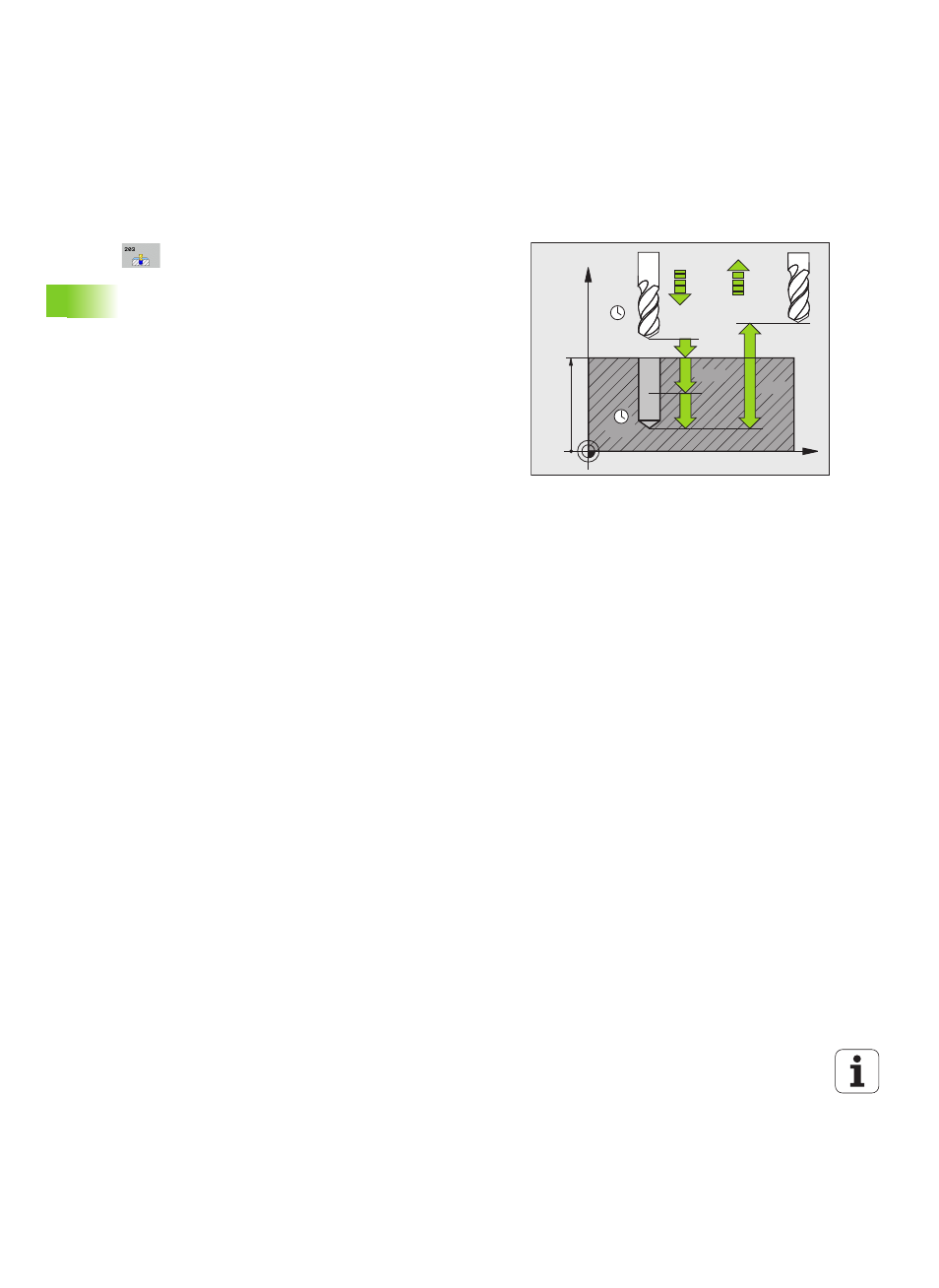

Параметры цикла
 Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
 Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
 Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
 Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Диапазон ввода от 0 до 99999,9999. Параметр
«Глубина» не обязательно должен быть кратен
параметру «Глубина врезания». Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
 параметры «Глубина врезания» и «Глубина»
равны
 «Глубина врезания» больше «Глубины» и
одновременно не задана ломка стружки
 Время выдержки вверху Q210: время (в секундах),
в течение которого инструмент остается на
безопасном расстоянии, после того как ЧПУ
выводит его из высверленного отверстия для того,
чтобы удалить стружку. Диапазон ввода от 0 до
3600,0000 или через PREDEF
 Коорд. поверхности заготовки Q203 (абсолютная):
Координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
 2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Количество снимаемого материала Q212 (в
инкрементах): значение, на которое ЧПУ
уменьшает глубину врезания Q202 после каждого
врезания. Диапазон ввода от 0 до 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
