12.7 ТОЧЕНИЕ С ИНТЕРПОЛЯЦИЕЙ
(опция ПО, цикл 290,
DIN/ISO: G290)
Ход цикла
Этот цикл позволяет создавать осесимметричный уступ в
плоскости обработки, заданный с помощью начальной и конечной
точек. Центром вращения является начальная точка (XY) при
вызове цикла. Плоскости вращения можно наклонять и скруглять
друг относительно друга. Плоскости можно создавать как с
помощью точения с интерполяцией, так и с помощью
фрезерования.

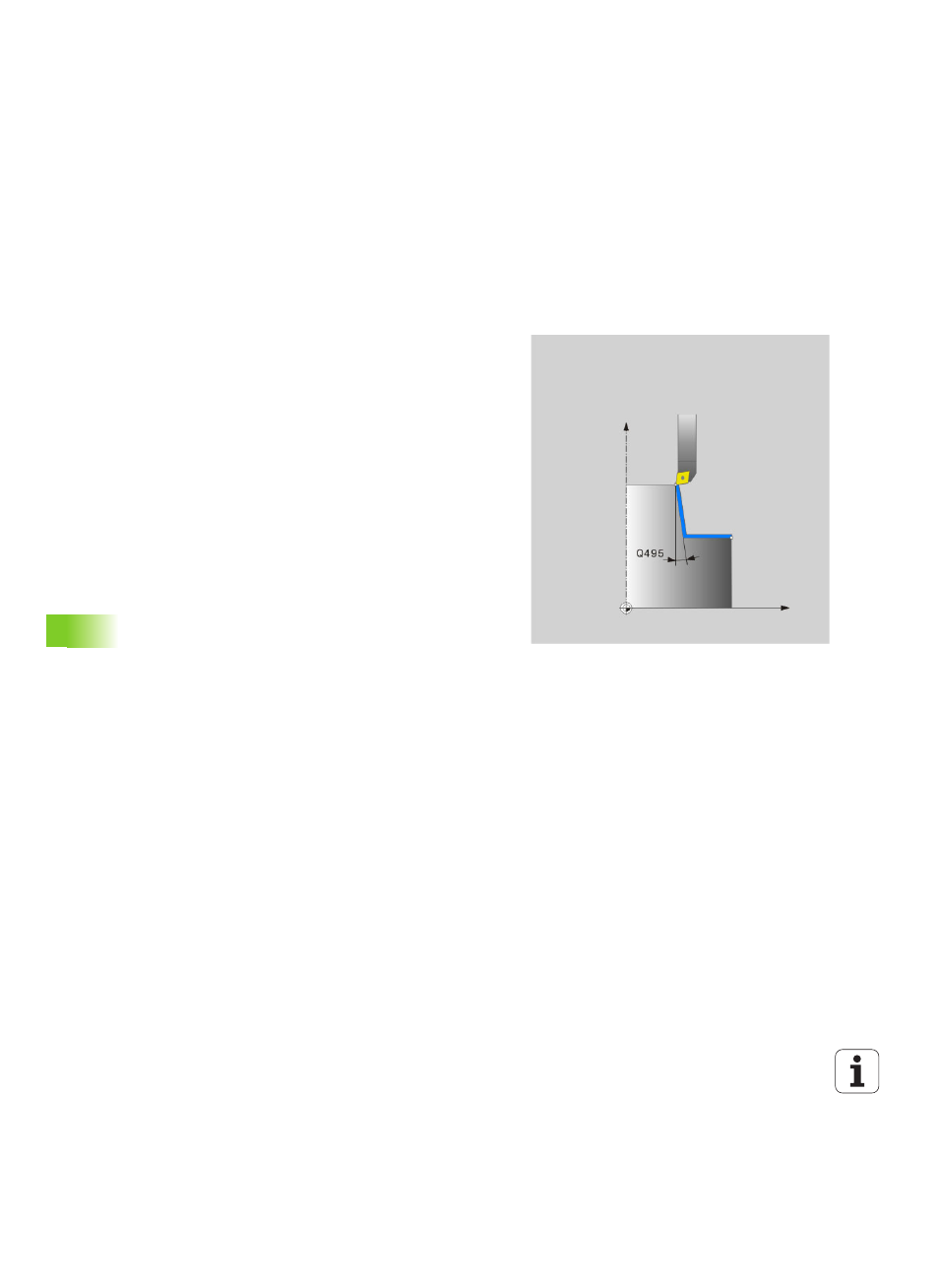

1 ЧПУ позиционирует инструмент на безопасную высоту в
начальную точку обработки. Она получается путем плавного
продления начальной точки контура на длину безопасного
расстояния.
2 Система ЧПУ создает заданный контур с помощью точения с
интерполяцией. При этом главные оси плоскости обработки
описывают движение по окружности, в то время, как ось
шпинделя расположена перпендикулярно поверхности.
3 В конечной точке контура система ЧПУ перемещает
инструмент на безопасное расстояние по перпендикуляру.
4 Затем ЧПУ позиционирует инструмент на безопасную высоту
