HEIDENHAIN iTNC 530

189

6.2

ГР

УППА

ОТ

ВЕР

С

Т

ИЙ

НА

ОКР

УЖНОС

ТИ

(

цик

л

220, DIN/ISO:

G220)

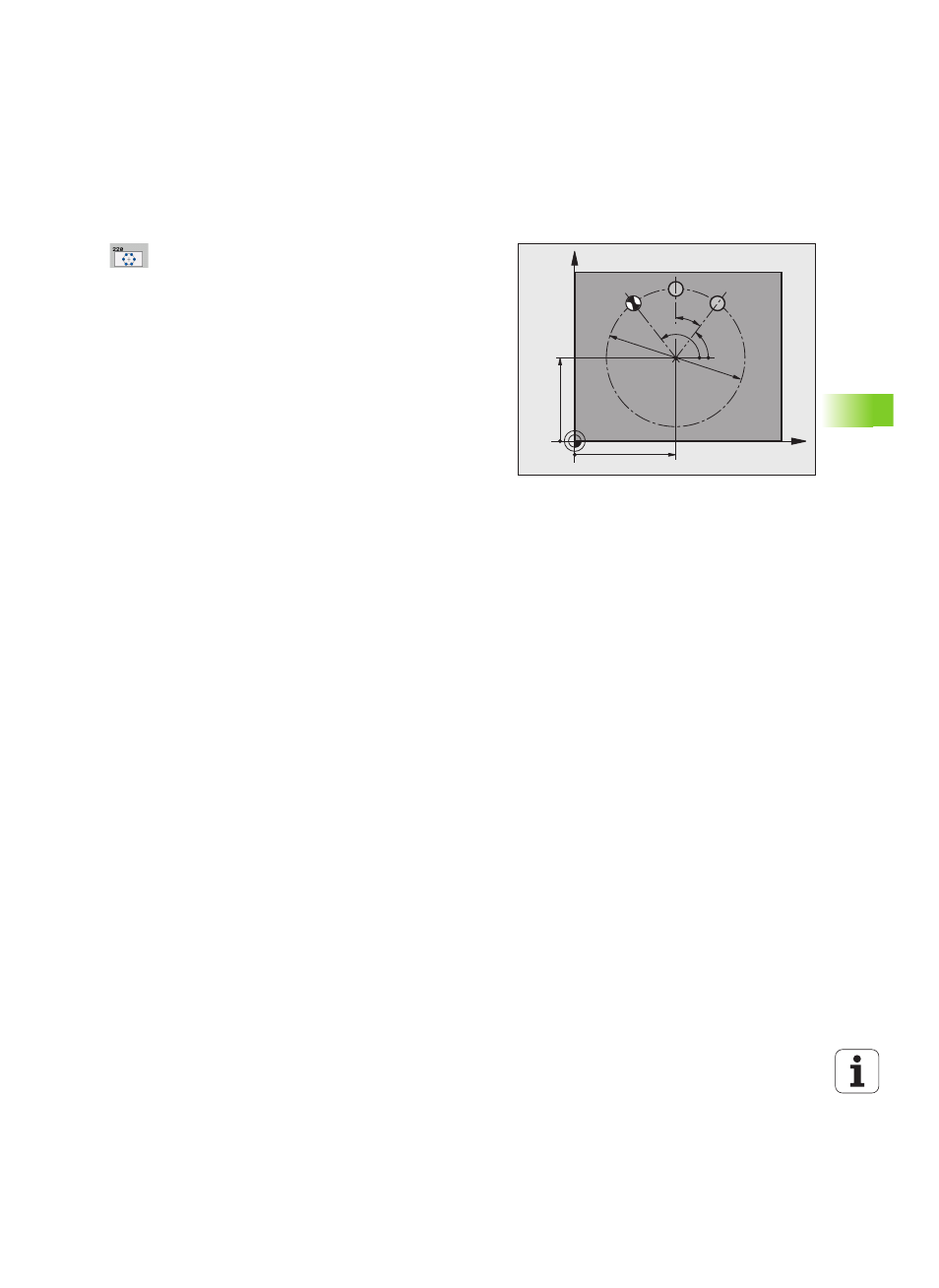

Параметры цикла

Центр 1-й оси Q216 (абсолютный): центр сегмента

на главной оси плоскости обработки. Диапазон

ввода от -99999,9999 до 99999,9999

Центр 2-й оси Q217 (абсолютный): центр сегмента

на вспомогательной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

Диаметр сегмента Q244: диаметр сегмента.

Диапазон ввода от 0 до 99999,9999

Начальный угол Q245 (абсолютный): угол между

главной осью плоскости обработки и точкой

старта первой обработки на сегменте. Диапазон

ввода от -360,000 до 360,000

Конечный угол Q246 (абсолютный): угол между

главной осью плоскости обработки и точкой

старта последней обработки на сегменте (не

действует для полного круга); значение конечного

угла не должно быть равным начальному углу;

если значение конечного угла больше значения

начального угла, обработка выполняется против

часовой стрелки; в противном случае обработка

происходит по часовой стрелке Диапазон ввода от

-360,000 до 360,000

Шаг угла Q247 (в инкрементах): угол между двумя

обработками на сегменте; если шаг угла равен

нулю, то ЧПУ рассчитывает шаг угла на основании

значений начального угла, конечного угла и

количества проходов; если введено значение для

шага угла, не равное нулю, ЧПУ не принимает во

внимание значение конечного угла; знак (+/-)

перед значением шага угла определяет

направление обработки (– = по часовой стрелке)

Диапазон ввода от -360,000 до 360,000

Количество проходов Q241: количество проходов

на сегменте. Диапазон ввода от 1 до 99999

X

Y

Q217

Q216

Q247

Q245

Q244 Q246

N = Q241
