HEIDENHAIN iTNC 530

261

9.1 SL-

цик

лы

со

сл

о

ж

ной

фо

рмуло

й

ко

н

тур

а

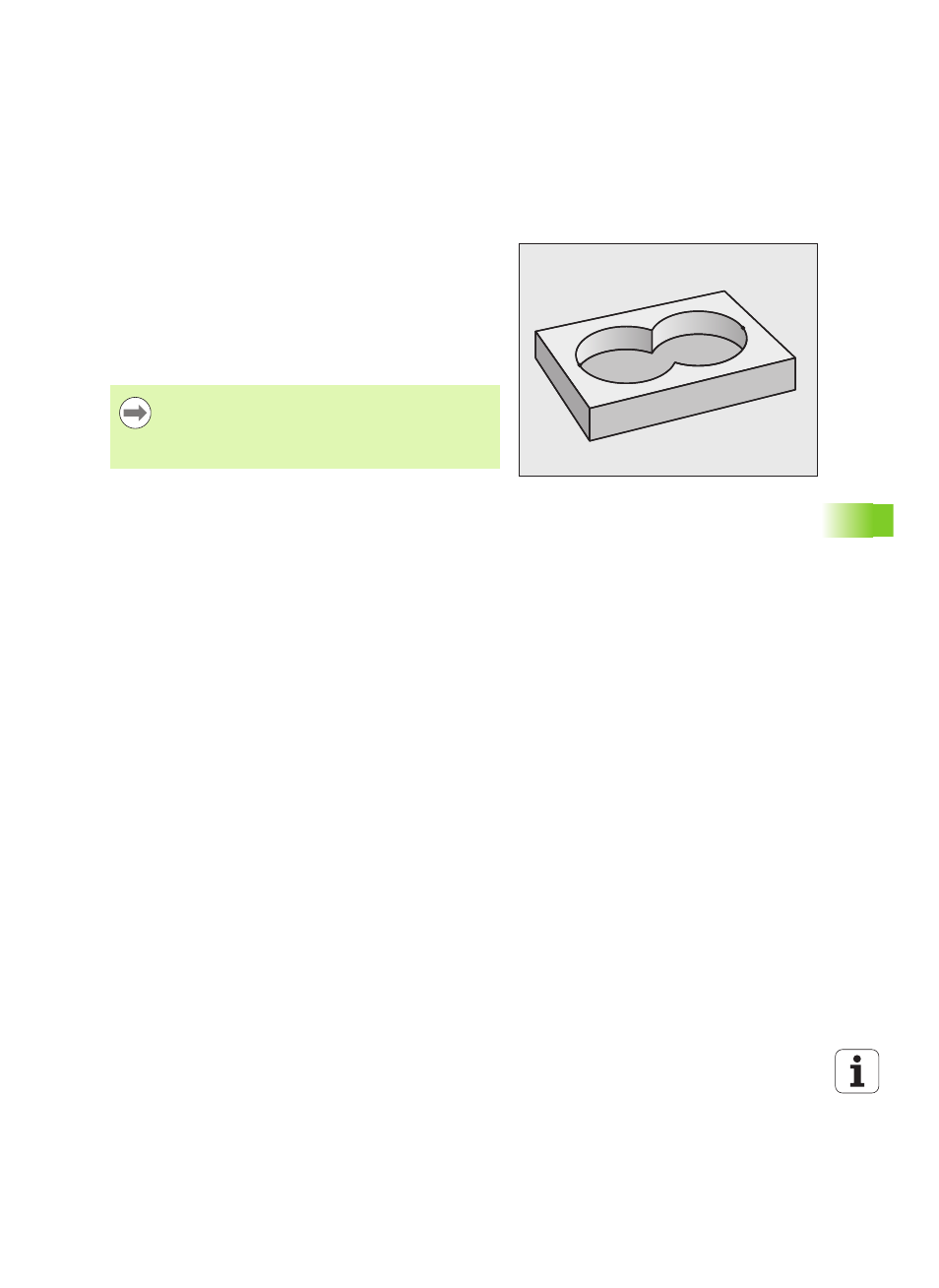

Перекрывающие друг друга контуры

Система ЧПУ распознает запрограммированный контур как

карман. С помощью функций формулы контура можно

преобразовать контур в остров

Карманы и острова можно соединять друг с другом, создавая

новый контур. Таким образом, можно увеличить поверхность

кармана путем наложения другого кармана, либо уменьшить

размеры острова.

Подпрограммы: перекрывающие друг друга карманы

Карманы A и B перекрывают друг друга.

Система ЧПУ рассчитывает точки пересечения S1 и S2, их не

надо больше программировать.

Карманы программируются как полные окружности.

A

B

Последующие примеры программ - это программы

описания контура, заданные в программе

определения контура. Программа определения

контура в свою очередь вызывается через функцию
SEL CONTOUR в главной программе.
