428

Циклы измерительных щупов: автоматический контроль деталей

16.2

ОПОРНАЯ

ПЛОСКОС

Т

Ь

(

цик

л

0, DIN/ISO:

G55)

16.2 ОПОРНАЯ ПЛОСКОСТЬ

(цикл 0, DIN/ISO: G55)

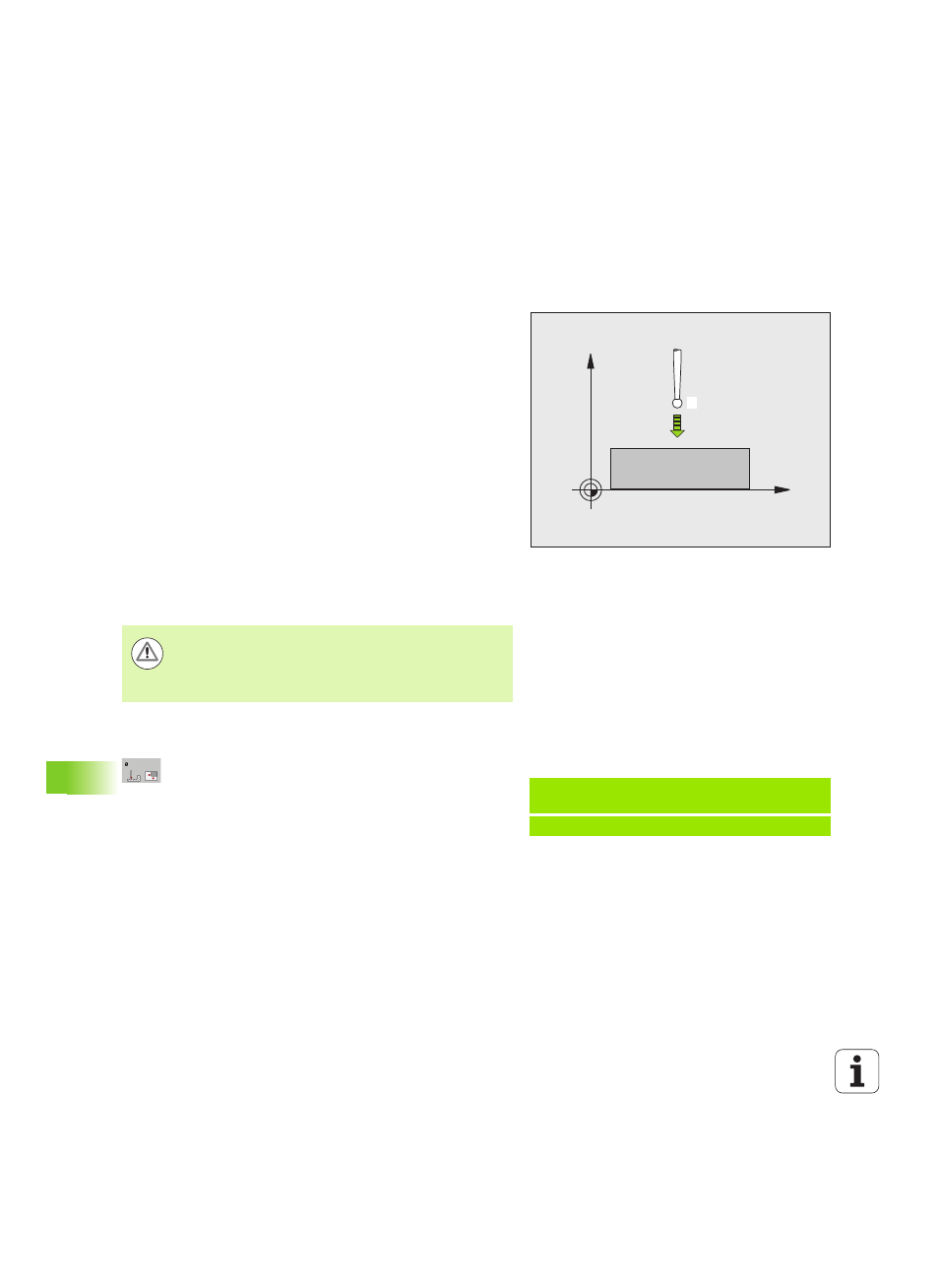

Ход цикла

1 Измерительный щуп выполняет 3D-перемещение с

ускоренной подачей (значение из MP6150) в

запрограммированную в цикле предварительную позицию

1

2 Затем щуп выполняет операцию ощупывания с подачей

измерения (MP6120). Направление измерения задается в

цикле

3 После того, как ЧПУ определит положение, щуп возвращается

в начальную точку операции измерения и сохраняет

измеренную координату в параметре Q. Дополнительно ЧПУ

сохраняет координаты положения, в котором находится

измерительный щуп в момент выдачи сигнала переключения,

в параметрах с Q115 по Q119.

Учитывайте при программировании!

Параметры цикла

Номер параметра для результата: введите номер Q-

параметра, которому присваивается значение

координаты. Диапазон ввода от 0 до 1999

Ось измерения/направление измерения: введите

ось измерения с помощью клавиши выбора оси

или с клавиатуры ASCII, а также введите знак для

направления измерения. Подтвердите с помощью

кнопки ENT. Диапазон ввода всех осей ЧПУ

Заданное значение положения: введите все

координаты для предварительного

позиционирования измерительного щупа с

помощью клавиш выбора оси или через ASCII-

клавиатуру. Диапазон ввода от -99999,9999 до

99999,9999

Завершение ввода: нажмите кнопку ENT

X

Z

1

Осторожно, опасность столкновения!

Позиционируйте измерительный щуп таким образом,

чтобы при подводе к запрограммированному

положению не произошло столкновения.

Пример: NC-кадры

67 TCH PROBE 0.0 ОПОРНАЯ ПЛОСКОСТЬ
Q5 X-

68 TCH PROBE 0.1 X+5 Y+0 Z-5
