HEIDENHAIN iTNC 530
69
2.3
Определ
ение
обра
зц
а
P
A
TTERN DEF

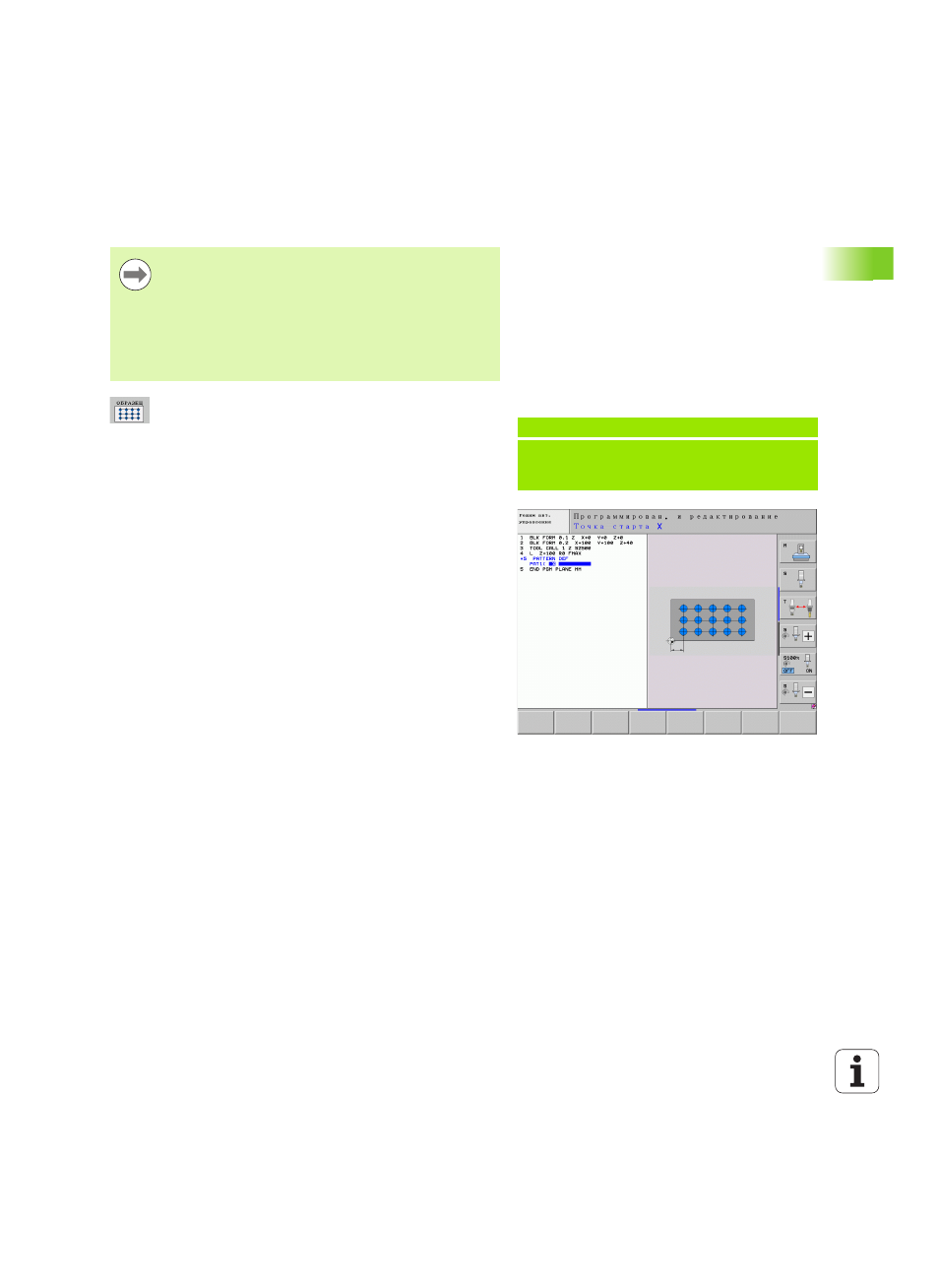

Определение отдельного образца
Точка старта X (абсолютная): координата точки
старта образца на оси X
Точка старта Y (абсолютная): координата точки
старта образца на оси Y
Расстояние позиций обработки X (в инкрементах):
Расстояние между позициями обработки в
направлении X.- Значение может быть
положительным или отрицательным
Расстояние между позициями обработки Y (в
инкрементах): Расстояние между позициями
обработки в направлении Y.- Значение может
быть положительным или отрицательным
Количество столбцов: общее количество столбцов
образца
Количество строк: общее количество строк
образца
Разворот всего образца (aбсолютный): угол, на
который разворачивается весь образец вокруг
заданной точки старта. Опорная ось: главная ось
активной плоскости обработки (например, X для
оси инструмента Z). Значение может быть
положительным или отрицательным
Угол разворота главная ось: угол разворота, на
который смещается только главная ось плоскости
обработки относительно заданной точки старта.
Значение может быть положительным или
отрицательным.
Угол разворота вспомогательная ось: угол
разворота, на который смещается только
вспомогательная ось плоскости обработки
относительно заданной точки старта. Значение
может быть положительным или отрицательным.
Координата поверхности заготовки (абсолютная):
введите координату Z, в которой должна
начинаться обработка-
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно до
поверхности заготовки Q203, определенной в цикле
обработки.
Параметры угол разворота главная ось и угол разворота
вспомогательная ось действуют аддитивно
относительно выполненного раньше разворота целого
образца.
Пример: NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
PAT1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
