HEIDENHAIN iTNC 530
131
4.6
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
262, DIN/ISO:
G262)

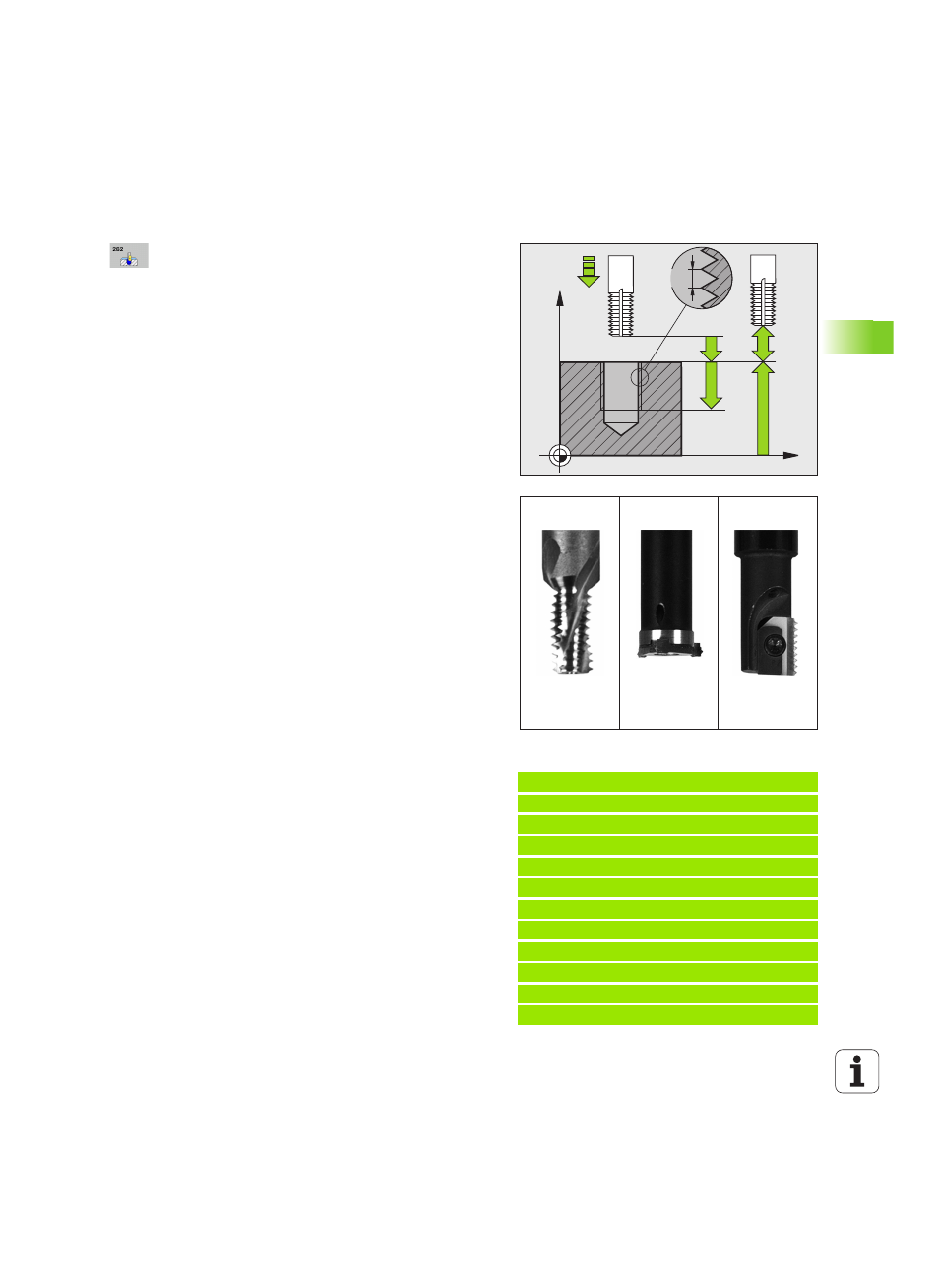

Параметры цикла
Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+ = правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
Глубина резьбы Q201 (в инкрементах): расстояние
между поверхностью заготовки и дном резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
Число витков Q355: количество витков резьбы, на
которые смещается инструмент:
0 = 360° спиральная линия на глубину резьбы
1 = непрерывная спиральная линия по всей длине
резьбы
>1 = несколько винтовых проходов с подводом и
отводом, между которыми система ЧПУ смещает
инструмент на величину, полученную при умноже-
нии количества витков резьбы Q355 на величину
шага резьбы. Диапазон ввода от 0 до 99999
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FMAX, FAUTO, PREDEF
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
или через PREDEF
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Подача фрезерования Q207: скорость
передвижения инструмента при фрезеровке в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO
Подача при подводе Q512: скорость перемещения
инструмента при входе в резьбу, в мм/мин.
Диапазон ввода от 0 до 99999,999 либо через
FAUTO
Пример: NC-кадры
25 CYCL DEF 262 РЕЗЬБОФРЕЗЕРОВАНИЕ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА РЕЗЬБЫ
Q355=0
;ЧИСЛО ВИТКОВ
Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ.
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q512=50 ;ПОДАЧА ПОДВОДА
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
Q355 = 1
Q355 > 1
Q355 = 0
