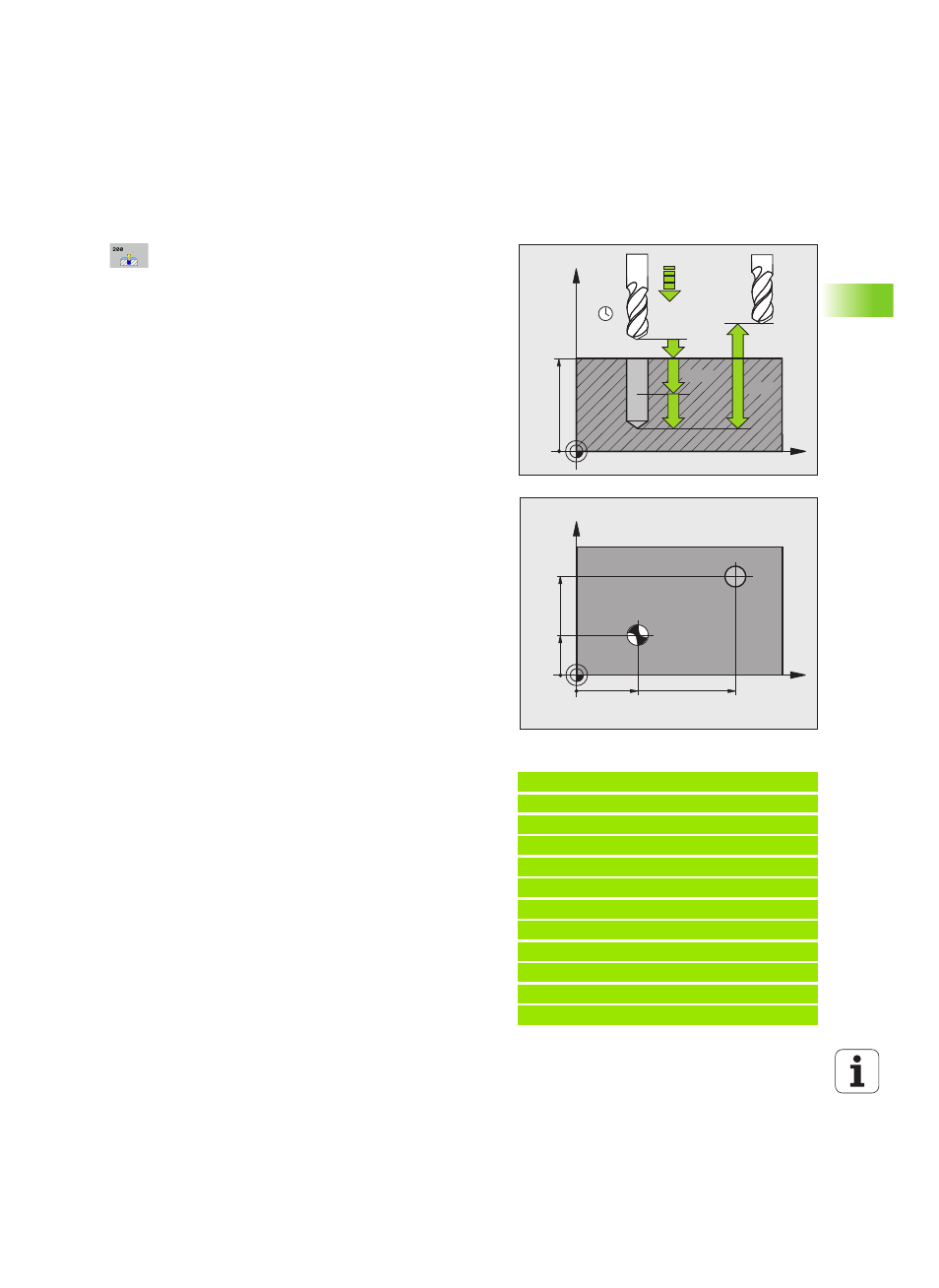

HEIDENHAIN iTNC 530

85

3.3

СВЕР

ЛЕНИЕ

(

цик

л

200)

Параметры цикла

Безопасное расстояние Q200 (в инкрементах):

расстояние от вершины инструмента до

поверхности заготовки; введите положительное

значение. Диапазон ввода от 0 до 99999,9999 или

через PREDEF

Глубина Q201 (в инкрементах): расстояние от

поверхности заготовки до дна отверстия (вершина

конуса отверстия). Диапазон ввода от -99999,9999

до 99999,9999

Подача на врезание Q206: скорость движения

инструмента при сверлении в мм/мин. Диапазон

ввода от 0 до 99999,999 либо через FAUTO, FU

Глубина врезания Q202 (в инкрементах): величина,

на которую каждый раз врезается инструмент.

Диапазон ввода от 0 до 99999,9999. Параметр

«Глубина» не обязательно должен быть кратен

параметру «Глубина врезания». Система ЧПУ

производит перемещение на глубину за один

рабочий ход, если:

параметры «Глубина врезания» и «Глубина»

равны

значение параметра «Глубина врезания»

больше значения параметра «Глубина»

Время выдержки вверху Q210: время (в секундах),

в течение которого инструмент остается на

безопасном расстоянии, после того как ЧПУ

выводит его из высверленного отверстия для того,

чтобы удалить стружку. Диапазон ввода от 0 до

3600,0000 или через PREDEF

Коорд. поверхности заготовки Q203 (абсолютная):

координата поверхности заготовки. Диапазон

ввода от -99999,9999 до 99999,9999

2-ое безопасное расстояние Q204 (в инкрементах):

координата по оси шпинделя, на которой

невозможно столкновение инструмента и

заготовки (зажимного приспособления). Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Время выдержки внизу Q211: время в секундах, в

течение которого инструмент остается на дне

отверстия. Диапазон ввода от 0 до 3600,0000 или

через PREDEF

Пример: NC-кадры

11 CYCL DEF 200 СВЕРЛЕНИЕ

Q200=2

;БЕЗОП. РАССТ.

Q201=-15 ;ГЛУБИНА

Q206=250 ;ПОДАЧА НА ВРЕЗАНИЯ

Q202=5

;ГЛУБИНА ВРЕЗАНИЯ

Q210=0

;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ

Q203=+20 ;КООРД. ПОВЕРХНОСТИ

Q204=100 ;2-ОЕ БЕЗОП. РАССТ.

Q211=0,1 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ

12 L X+30 Y+20 FMAX M3

13 CYCL CALL

14 L X+80 Y+50 FMAX M99

X

Z

Q200

Q201

Q206

Q202

Q210

Q203

Q204

30

X

Y

20

80

50
