410

Циклы измерительного щупа: автоматическое определение точек привязки

15.12

ПРИВ

ЯЗ

КА

К

ЦЕНТР

У

4

ОТВЕР

С

ТИЙ

(

цик

л

418, DIN/ISO:

G418)

15.12 ПРИВЯЗКА К ЦЕНТРУ 4

ОТВЕРСТИЙ (цикл 418,

DIN/ISO: G418)

Ход цикла

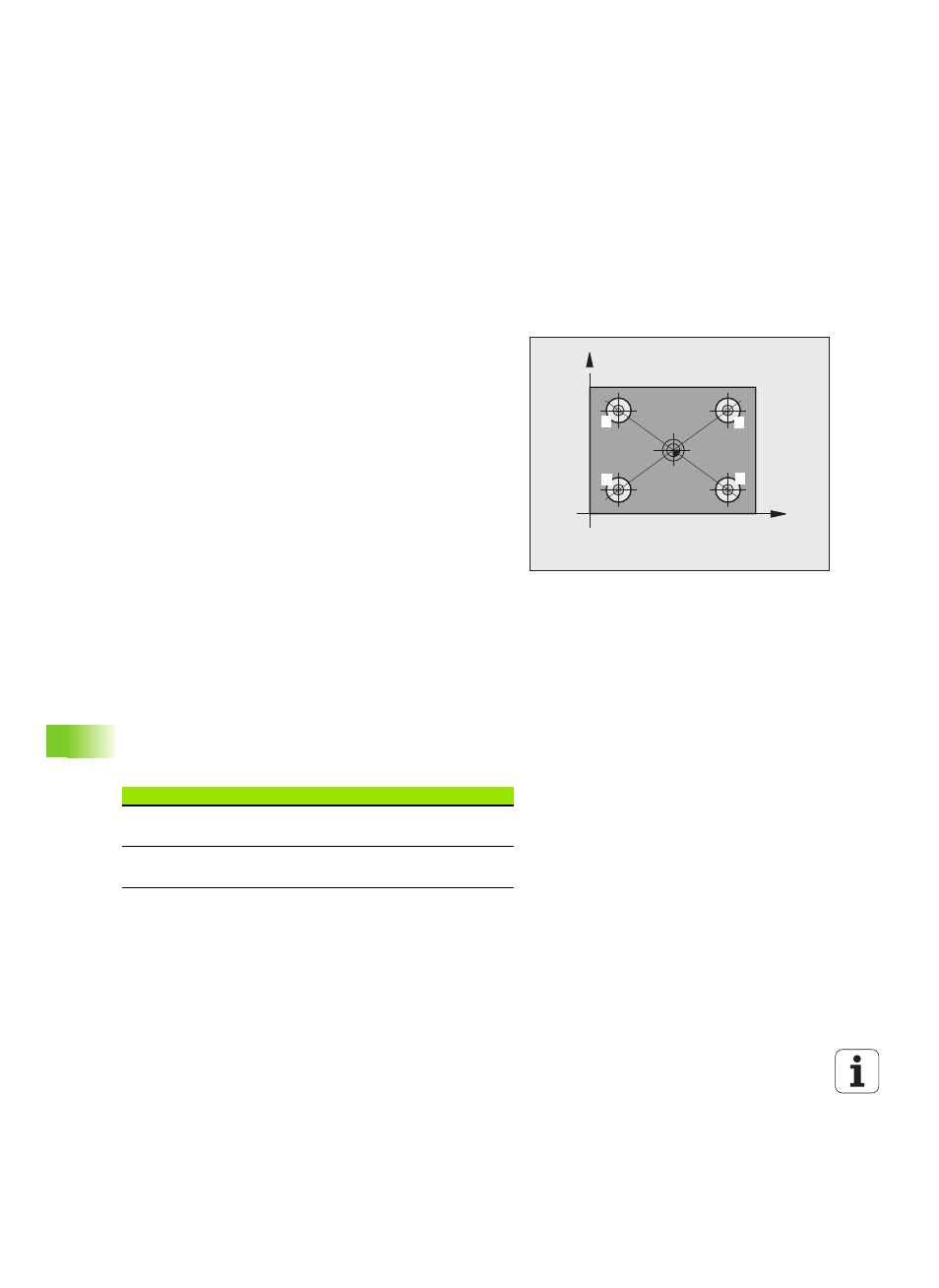

Цикл измерительного щупа 418 рассчитывает точку пересечения

соединительных линий, попарно соединяющих центры отверстий,

и устанавливает ее в качестве точки привязки. Также система

ЧПУ может записывать эту точку пересечения в таблицу нулевых

точек или в таблицу предустановок.

1 Система ЧПУ позиционирует измерительный щуп с

ускоренной подачей (значение из MP6150) с помощью

алгоритма позиционирования (смотри „Отработка циклов

измерительного щупа” на странице 344) в центр первого

отверстия

1

2 Затем измерительный щуп перемещается на заданную высоту

измерения и путем четырех касаний определяет первый центр

отверстия

3 После этого щуп возвращается на безопасную высоту и

позиционируется в заданный центр второго отверстия

2

4 Система ЧПУ перемещает измерительный щуп на заданную

высоту измерения и путем четырех касаний определяет центр

второго отверстия

5 ЧПУ повторяет процесс 3 и 4 для отверстий

3

и

4

6 Затем система ЧПУ устанавливает щуп обратно на

безопасную высоту и обрабатывает полученную точку

привязки в зависимости от параметров цикла Q303 и Q305

(смотри „Сохранение рассчитанной точки привязки в памяти”

на странице 370). ЧПУ рассчитывает точку привязки как точку

пересечения соединительных линий центров отверстий

1

/

3

и

2

/

4

и записывает фактическое значение в указанных далее

параметрах Q

7 При необходимости ЧПУ определяет точку привязки по оси

измерительного щупа за отдельный измерительных ход

X

Y

1

2

3

4

Номер параметра

Значение

Q151

Фактическое значение точки

пересечения по главной оси

Q152

Фактическое значение точки

пересечения по вспомогательной оси
