248 Циклы обработки: боковая поверхность цилиндра
8.5
БОКОВ
А
Я
ПОВЕР
Х
НОС
ТЬ
ЦИЛИНДР
А
, фрез
еров
ание
внешнег
о
ко
н
тур
а
(
цик
л
39, DIN/ISO:
G139,
опция
ПО
- 1)

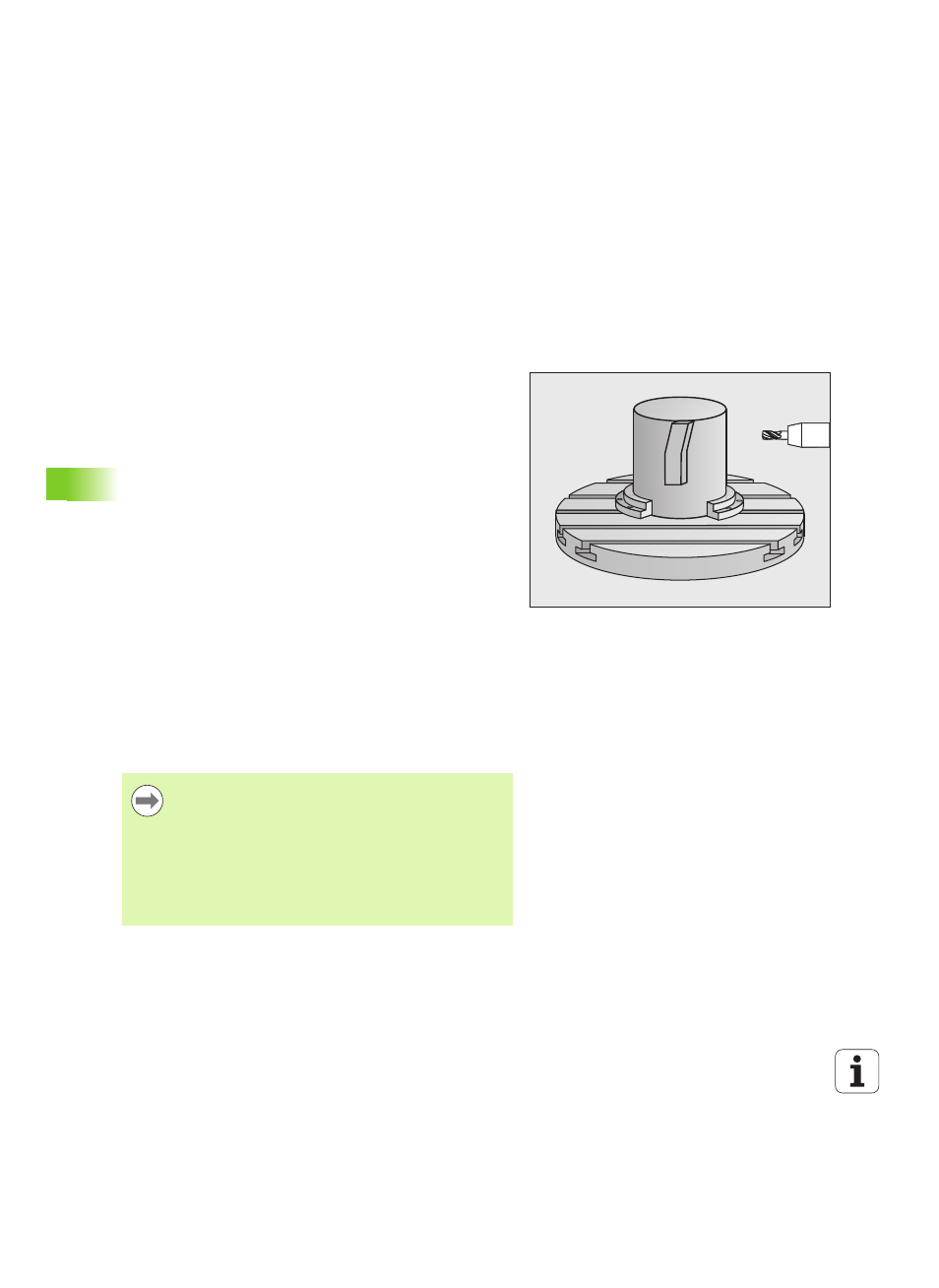

8.5 БОКОВАЯ ПОВЕРХНОСТЬ
ЦИЛИНДРА, фрезерование
внешнего контура (цикл 39,
DIN/ISO: G139, опция ПО- 1)
Ход цикла
С помощью этого цикла можно перенести контур, определенный
для образующей, на боковую поверхность цилиндра. Система
ЧПУ так устанавливает инструмент во время выполнения этого
цикла, что при активной поправке на радиус стенки всегда
находятся параллельно по отношению друг к другу.
В отличие от циклов 28 и 29 в этом цикле в подпрограмме контура
определяется действительно изготавливаемый контур.
1 Система ЧПУ позиционирует инструмент над точкой старта
обработки. Система ЧПУ устанавливает точку старта со
смещением на диаметр инструмента рядом с первой точкой,
заданной в подпрограмме (установка по умолчанию)
2 После того, как система ЧПУ позиционирует инструмент на
первую глубину врезания, инструмент плавно перемещается
по дуге окружности к контуру с подачей фрезерования Q12 .
При необходимости учитывается припуск на чистовую
обработку боковой поверхности
3 На первой глубине врезания инструмент выполняет
фрезерование с подачей Q12 вдоль контура до тех пор, пока
контур не будет изготовлен полностью
4 После чего инструмент возвращается в точку старта на
плоскости обработки по касательной к контуру
5 Шаги с 2 по 4 повторяются до тех пор, пока не будет достигнута
запрограммированная глубина фрезерования Q1
6 Затем инструмент возвращается по оси инструмента на
безопасную высоту или на запрограммированную в последнем
перед циклом позицию (зависит от параметра станка 7420)
В машинном параметре 7680, бит 16 можно задать тип
подвода для цикла 39:
 Бит 16 = 0:
Выполнять подвод и отвод по касательной.
 Бит 16 = 1:
В начальной точке контура переместиться на
глубину по перпендикуляру, не подводя инструмент
по касательной; в конечной точке контура также
переместиться перпендикулярно вверх.
