422 Циклы измерительных щупов: автоматический контроль деталей
16.1
Основные
по
л
о
ж
е
ния
16.1 Основные положения
Обзор
В ЧПУ предусмотрено двенадцать циклов, с помощью которых
можно проводить автоматические измерения деталей:

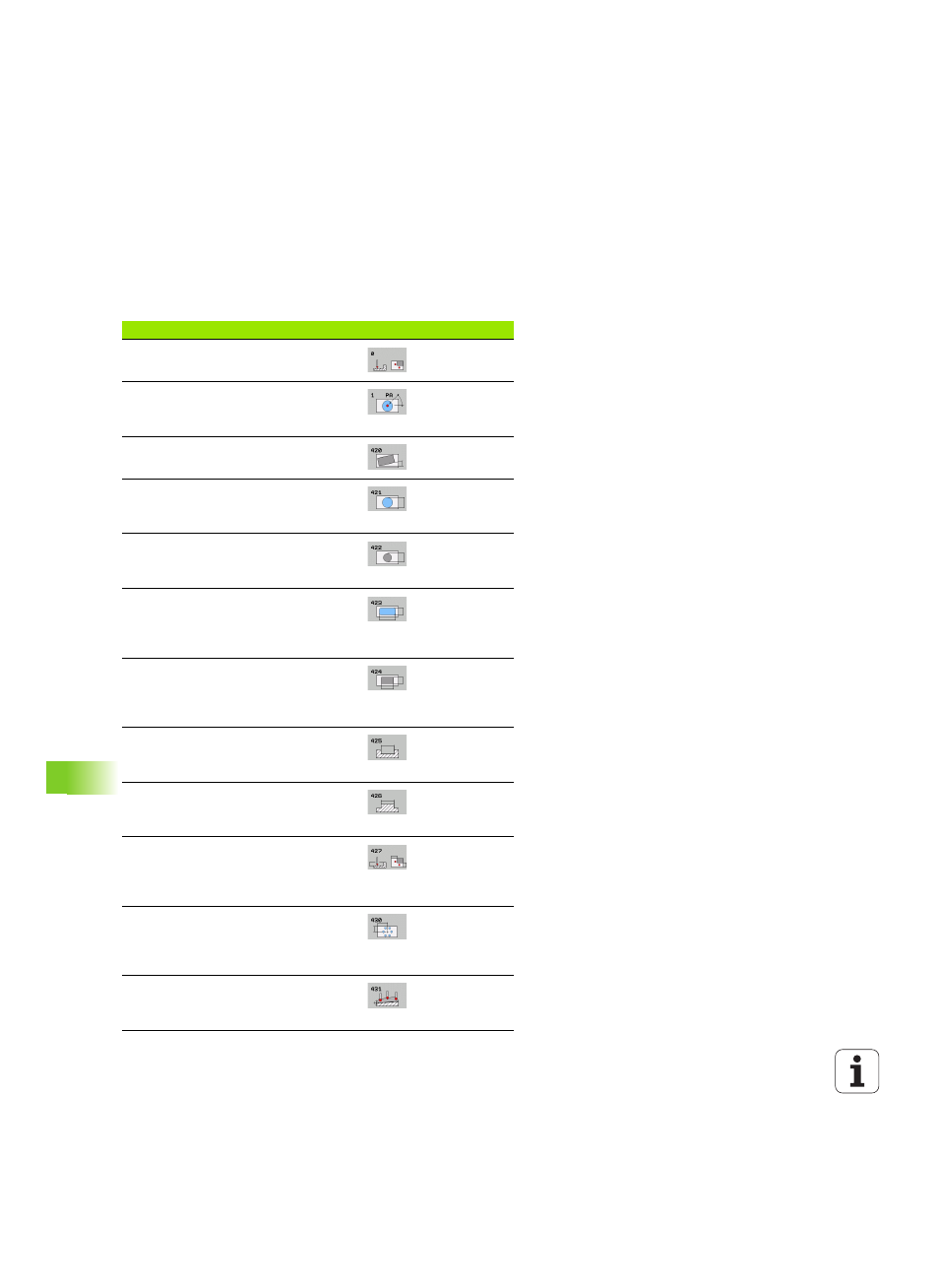

Цикл Softkey Стр.
0 БАЗОВАЯ ПЛОСКОСТЬ Измерение
координаты по произвольной оси
Стр. 428
1 БАЗОВАЯ ПЛОСКОСТЬ ПОЛЯРНО
Измерение точки, направление
измерения определяется углом
Стр. 429
420 ИЗМЕРЕНИЕ УГЛА Измерение
угла в плоскости обработки
Стр. 431
421 ИЗМЕРЕНИЕ ОТВЕРСТИЯ
Измерение положения и диаметра
отверстия
Стр. 434
422 ИЗМЕРЕНИЕ КРУГЛОГО
ОСТРОВА Измерение положения и
диаметра круглого острова
Стр. 438
423 ИЗМЕРЕНИЕ
ПРЯМОУГОЛЬНОГО КАРМАНА
Измерение положения, длины и
ширины прямоугольного кармана
Стр. 442
424 ИЗМЕРЕНИЕ
ПРЯМОУГОЛЬНОГО ОСТРОВА
Измерение положения, длины и
ширины прямоугольного острова
Стр. 446
425 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ
(2 панель Softkey) Измерение ширины
канавки
Стр. 450
426 ИЗМЕРЕНИЕ ШИРИНЫ РЕБРА
(2 панель Softkey) Измерение ширины
ребра
Стр. 453
427 ИЗМЕРЕНИЕ КООРДИНАТЫ (2
панель Softkey) Измерение
произвольной координаты по одной из
осей
Стр. 456
430 ИЗМЕРЕНИЕ ОКРУЖНОСТИ
ОТВЕРСТИЙ (2 панель Softkey)
измерение положения и диаметра
окружности отверстий
Стр. 459
431 ИЗМЕРЕНИЕ ПЛОСКОСТИ
(2 панель Softkey) Измерение угла
осей A и B одной плоскости
Стр. 463
