HEIDENHAIN iTNC 530

155

5.2

ПР

ЯМО

У

ГО

ЛЬНЫЙ

КАР

М

АН

(

цик

л

251, DIN/ISO:

G251)

Параметры цикла

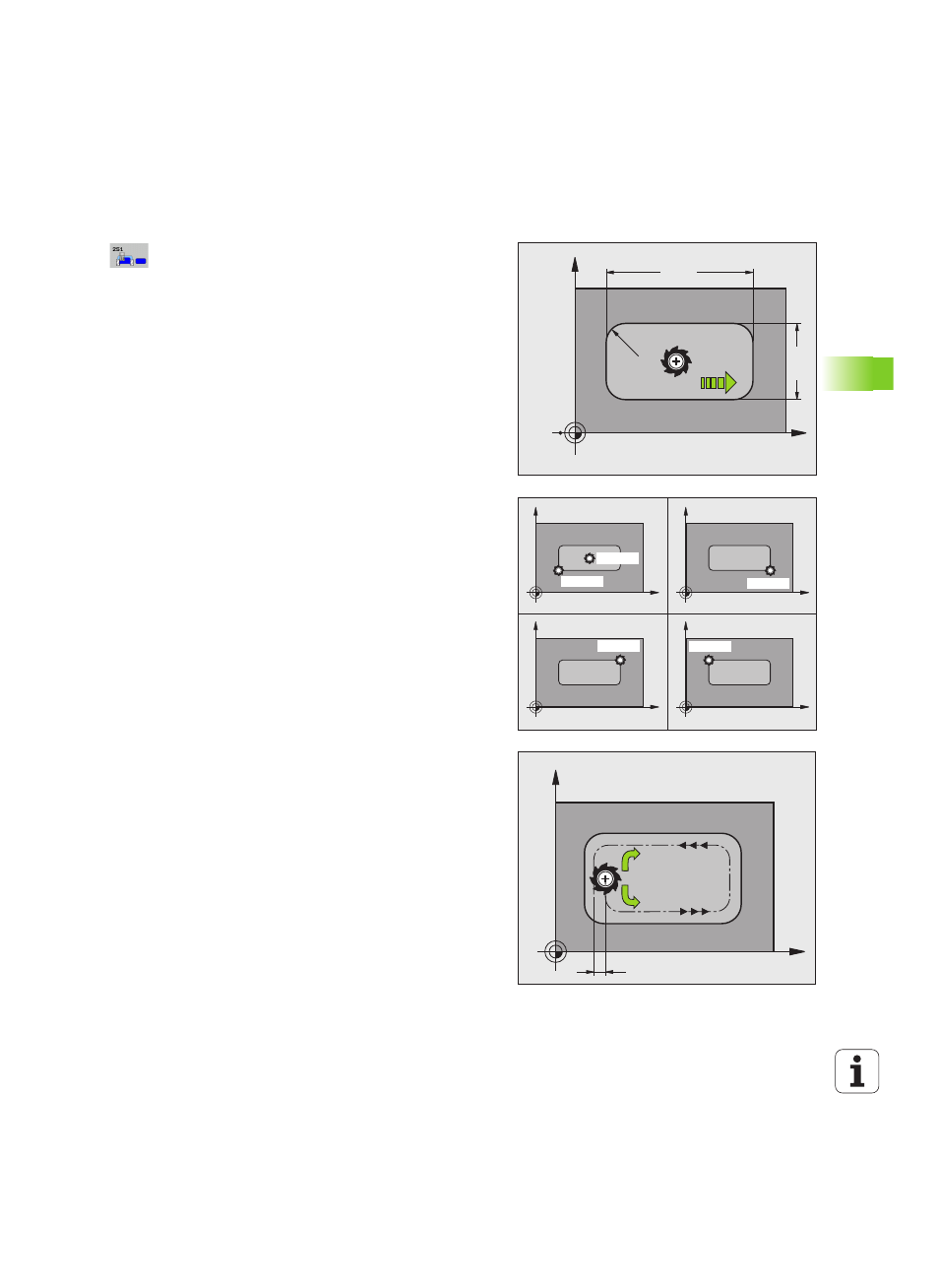

Объем обработки (0/1/2) Q215: определение

объема обработки:

0: черновая и чистовая обработка

1: только черновая обработка

2: только чистовая обработка

Чистовая обработка боковой поверхности и

чистовая обработка дна выполняются только,

если задан припуск на чистовую обработку (Q368,

Q369)

1-я длина стороны Q218 (в инкрементах): длина

кармана, параллельно главной оси плоскости

обработки. Диапазон ввода от 0 до 99999,9999

2-я длина стороны Q219 (в инкрементах): длина

кармана, параллельно вспомогательной оси

плоскости обработки. Диапазон ввода от 0 до

99999,9999

Радиус угла Q220: радиус угла кармана. Если

радиус задан равным 0 или меньше радиуса

инструмента, то ЧПУ задает радиус угла равным

радиусу инструмента. В этом случае система ЧПУ

не выдает сообщение об ошибке. Диапазон ввода

от 0 до 99999,9999

Припуск на чистовую обработку стороны Q368 (в

инкрементах): припуск на чистовую обработку в

плоскости обработки. Диапазон ввода от 0 до

99999,9999

Поворот Q224 (абсолютный): угол, на который

поворачивается весь карман. Центр вращения

лежит в точке, в которой находится инструмент

при вызове цикла. Диапазон ввода от -360,0000 до

360,0000

Положение кармана Q367: положение кармана

относительно позиции инструмента при вызове

цикла:

0: позиция инструмента = центр кармана

1: позиция инструмента = левый нижний угол

2: позиция инструмента = правый нижний угол

3: позиция инструмента = правый верхний угол

4: позиция инструмента = левый верхний угол

Подача фрезерования Q207: скорость

передвижения инструмента при фрезеровании в

мм/мин. Диапазон ввода от 0 до 99999,999 либо

через FAUTO, FU, FZ

Вид фрезерования Q351: вид обработки

фрезерованием при M3:

+1 = попутное фрезерование

–1 = встречное фрезерование

или через PREDEF

X

Y

Q21

9

Q218

Q207

Q220

X

Y

X

Y

X

Y

X

Y

Q367=0

Q367=1

Q367=2

Q367=3

Q367=4

X

Y

k

Q351= +1

Q351= –1
