286

Циклы обработки: построчное фрезерование

10.6

Примеры

программиров

ания

10.6 Примеры программирования

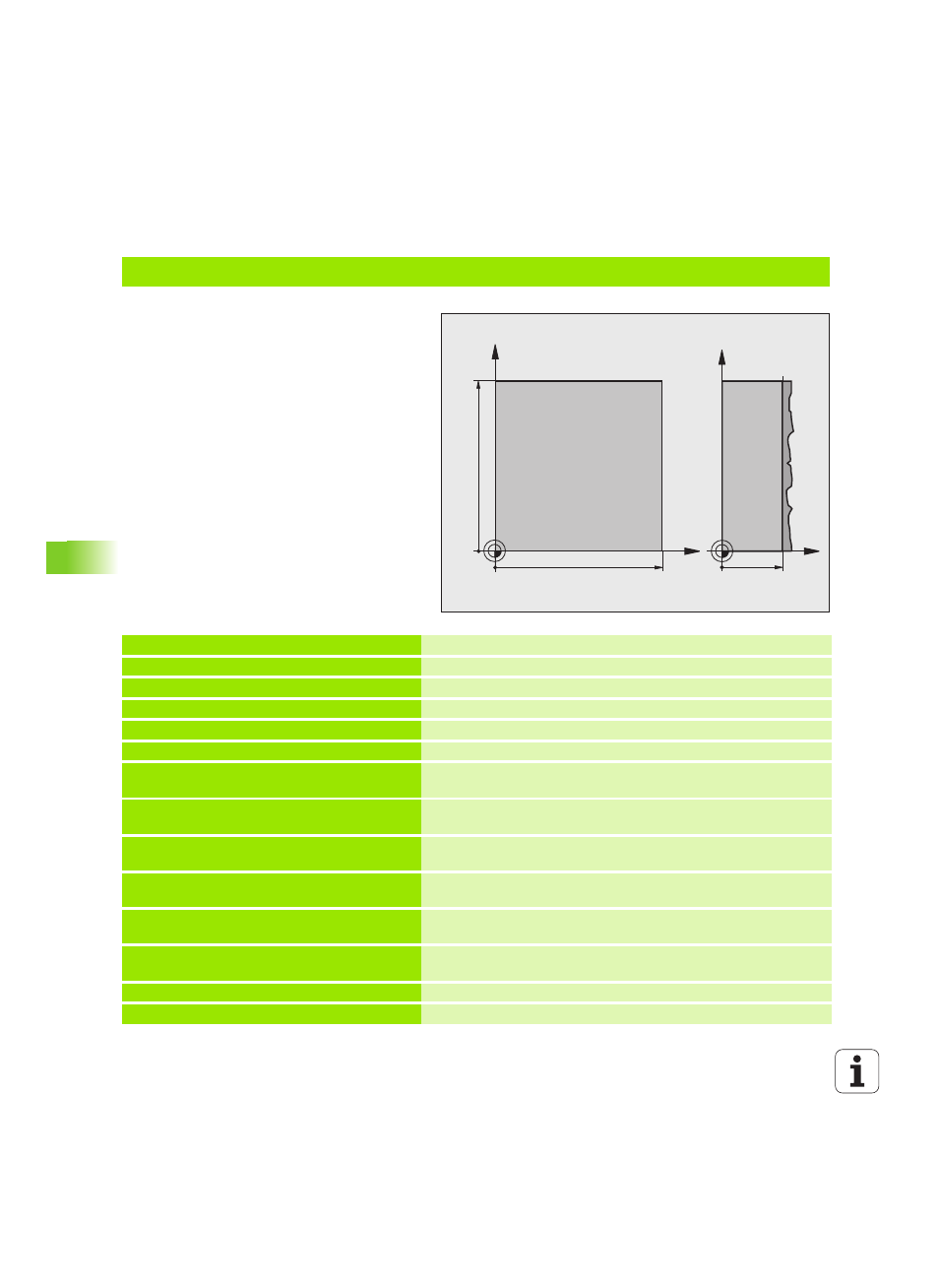

Пример: построчное фрезерование

0 BEGIN PGM C230 MM

1 BLK FORM 0.1 Z X+0 Y+0 Z+0

Определение заготовки

2 BLK FORM 0.2 X+100 Y+100 Z+40

3 TOOL DEF 1 L+0 R+5

Определение инструмента

4 TOOL CALL 1 Z S3500

Вызов инструмента

5 L Z+250 R0 FMAX

Вывод инструмента из материала

6 CYCL DEF 230 ПОСТРОЧНОЕ
ФРЕЗЕРОВАНИЕ

Определение цикла "Построчное фрезерование"

Q225=+0 ;НАЧАЛЬНАЯ ТОЧКА 1-ОЙ

ОСИ

Q226=+0 ;НАЧАЛЬНАЯ ТОЧКА 2-ОЙ

ОСИ

Q227=+35 ;НАЧАЛЬНАЯ ТОЧКА 3-ОЙ

ОСИ

Q218=100 ;1-Я ДЛИНА БОК.

ПОВЕРХНОСТИ

Q219=100 ;2-Я ДЛИНА БОК.

ПОВЕРХНОСТИ

Q240=25 ;ЧИСЛО ПРОХОДОВ

Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ

X

Y

100

100

Z

Y

35
