384
Циклы измерительного щупа: автоматическое определение точек привязки
15.5
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ЦЕНТР
У
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(цик
л
41
1, DIN/ISO: G41
1)
Учитывайте при программировании!
Параметры цикла
Центр по 1-ой оси Q321 (абсолютный): центр
цапфы по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Центр по 2-ой оси Q322 (абсолютный): центр
острова по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
Длина 1-й стороны Q323 (в инкрементах): длина
острова параллельно главной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
Длина 2-й стороны Q324 (в инкрементах): длина
острова параллельно вспомогательной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
Высота измерения по оси щупа Q261 (абсолютное
значение): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Внимание, опасность столкновения!
Во избежание столкновения между измерительным
щупом и обрабатываемой деталью длины 1-й и 2-й
стороны острова лучше вводить завышенными.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.

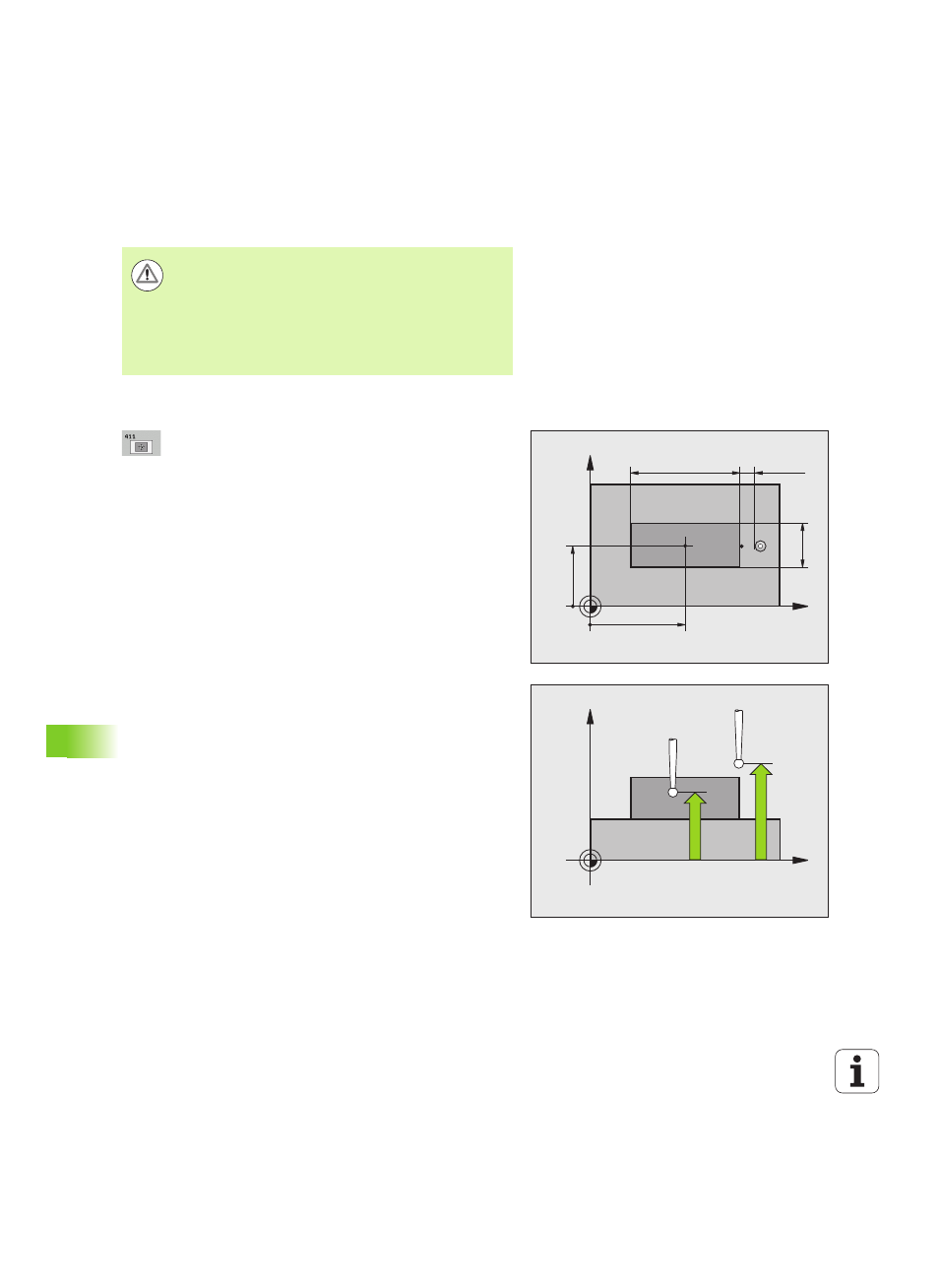

X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
