HEIDENHAIN iTNC 530
303
11
.7
МА
СШТ
А
БИР
О
В
АНИЕ
(
цик
л
11
, DIN/ISO:
G72)

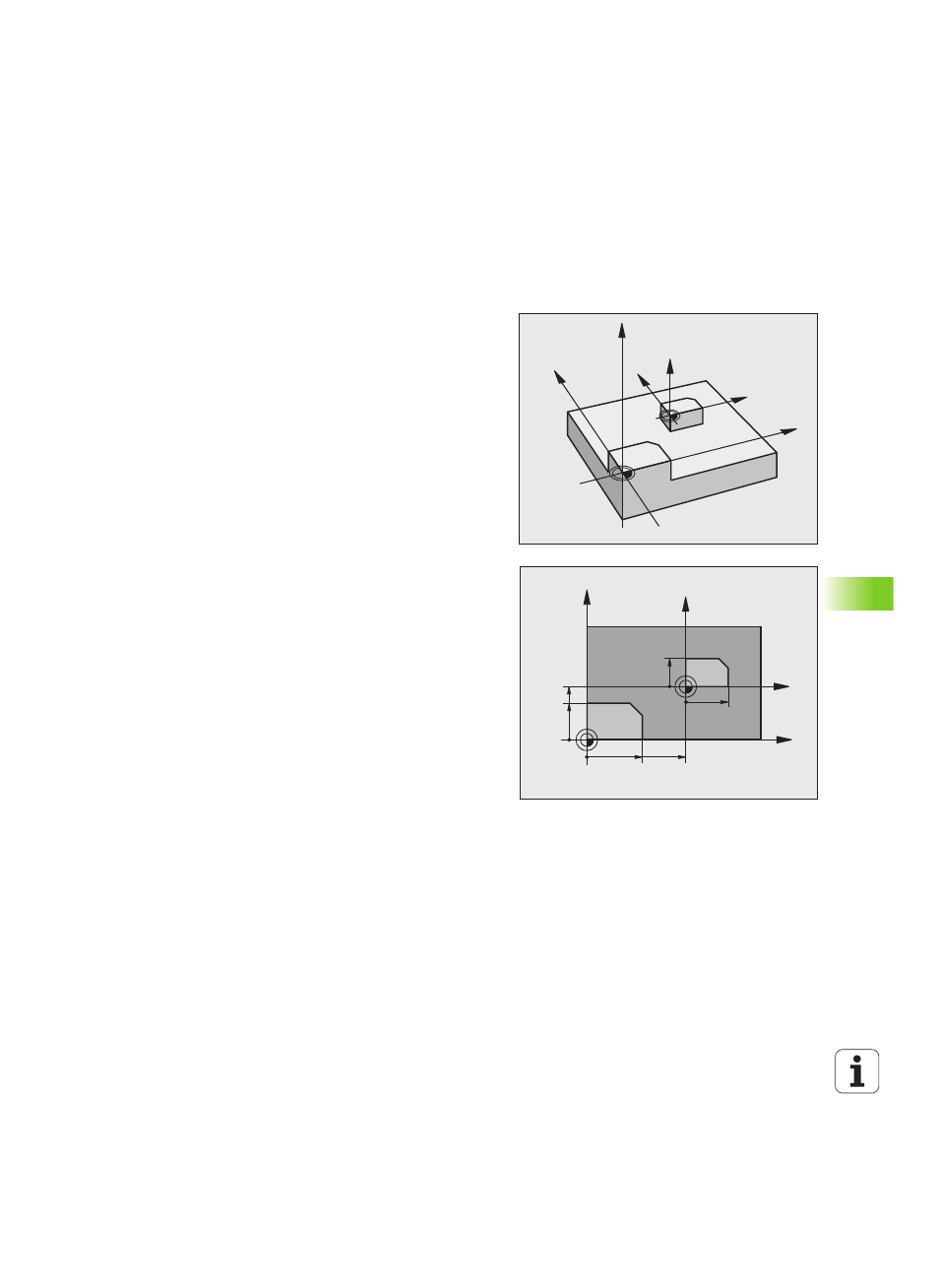

11.7 МАСШТАБИРОВАНИЕ
(цикл 11, DIN/ISO: G72)
Действие
В пределах программы система ЧПУ может увеличивать или
уменьшать контуры. Таким образом можно учитывать, например,
коэффициенты усадки и припуска.
КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его
определения в программе. Он действует также в режиме работы
«Позиционирование» с ручным вводом. ЧПУ показывает
активный коэффициент масштабирования в дополнительной
индикации состояния.
Коэффициент масштабирования действует
в плоскости обработки или по всем осям координат
одновременно (зависит от машинного параметра 7410)
на данные о размерах в циклах
также на параллельные оси U,V,W
Условие
Перед увеличением или уменьшением нулевая точка должна
быть перемещена на грань или угол контура.
Увеличение: SCL от 1 до 99,999 999
Уменьшение: SCL от 1 до 0,000 001
Сброс
Заново запрограммируйте цикл КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ с коэффициентом 1.
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
