278
Циклы обработки: построчное фрезерование
10.4
С
ТАНДАР
ТНАЯ
ПОВЕР
ХНОС
ТЬ
(
цик
л
231; DIN/ISO:
G231)

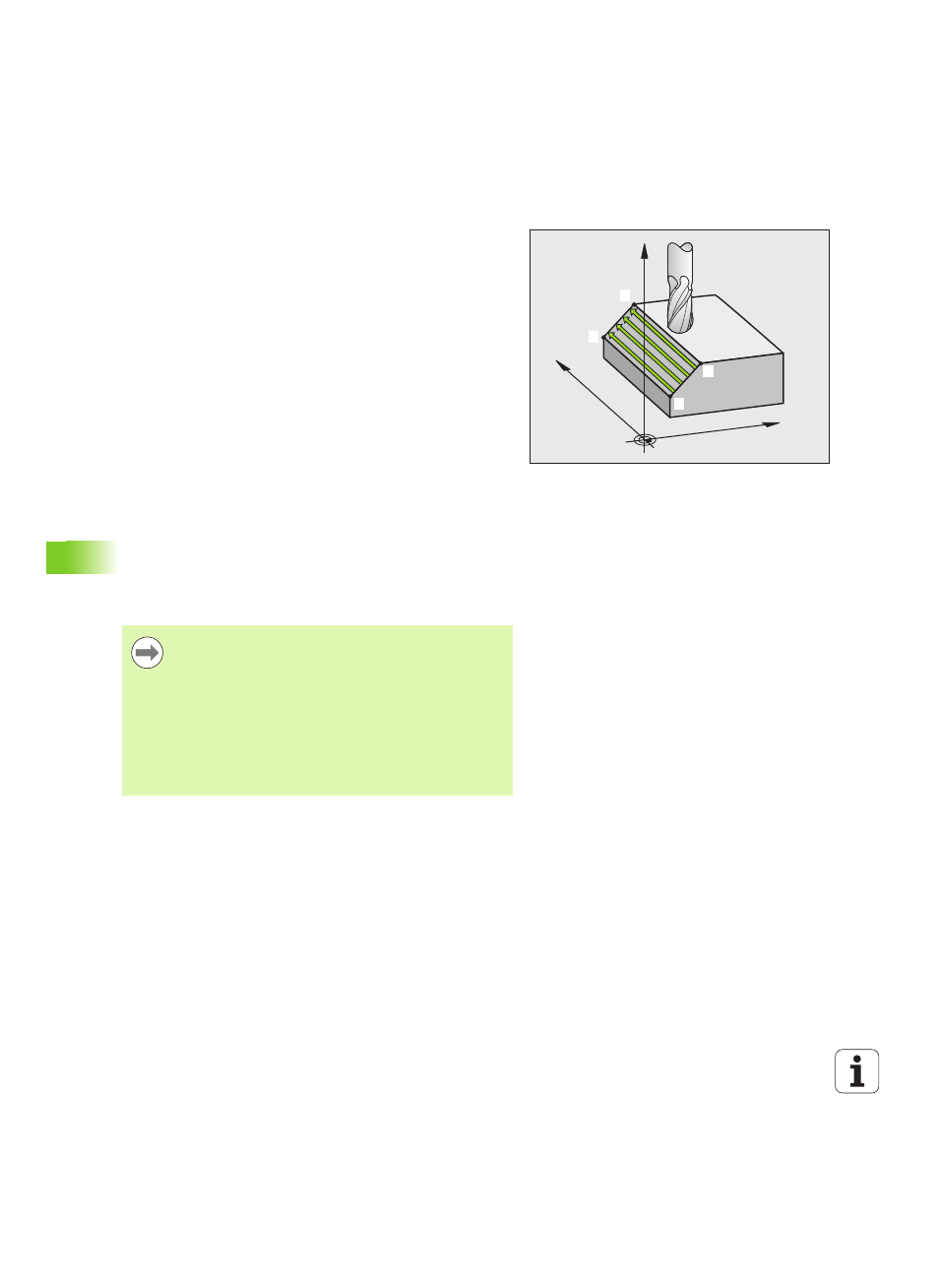

Направление резания
Начальную точку и направление фрезерования можно выбрать
произвольно, поскольку ЧПУ обычно выполняет отдельные
проходы от точки
1
к точке
2
, а общая траектория проходит от
точки
1
/
2
до точки
3
/
4
. Можно назначить точку
1
в каждом углу
обрабатываемой поверхности.
При использовании концевых фрез оптимизировать качество
поверхности можно следующим образом:
При проходе долбежным резцом (значение координаты точки
1
по оси шпинделя больше значения координаты точки
2
по оси
шпинделя) на поверхностях с небольшим наклоном.
При обработке протяжкой (значение координаты точки
1
по оси
шпинделя меньше значения координаты точки
2
по оси
шпинделя) на поверхностях с большим углом наклона
На искривленных поверхностях направление главного
движения (от точки
1
к точке
2
) задается в сторону наибольшего
наклона.
При использовании радиусных фрез оптимизировать качество
поверхности можно следующим образом:
На искривленных поверхностях направление главного
движения (от точки
1
к точке
2
) задается перпендикулярно к
наибольшему наклону
Учитывайте при программировании!
X
Y
Z
1
4
3
2
ЧПУ позиционирует инструмент прямолинейным 3D-
движением из текущего положения в начальную точку
1
Следует выполнить предварительное
позиционирование инструмента таким образом, чтобы
возможность столкновения с заготовкой или
зажимным приспособлением была исключена.
ЧПУ перемещает инструмент с поправкой на радиус
R0 между введенными положениями
При необходимости следует использовать фрезу,
имеющую центральный торцовый зуб (DIN 844).
