HEIDENHAIN iTNC 530

67

2.3

Определ

ение

обра

зц

а

P

A

TTERN DEF

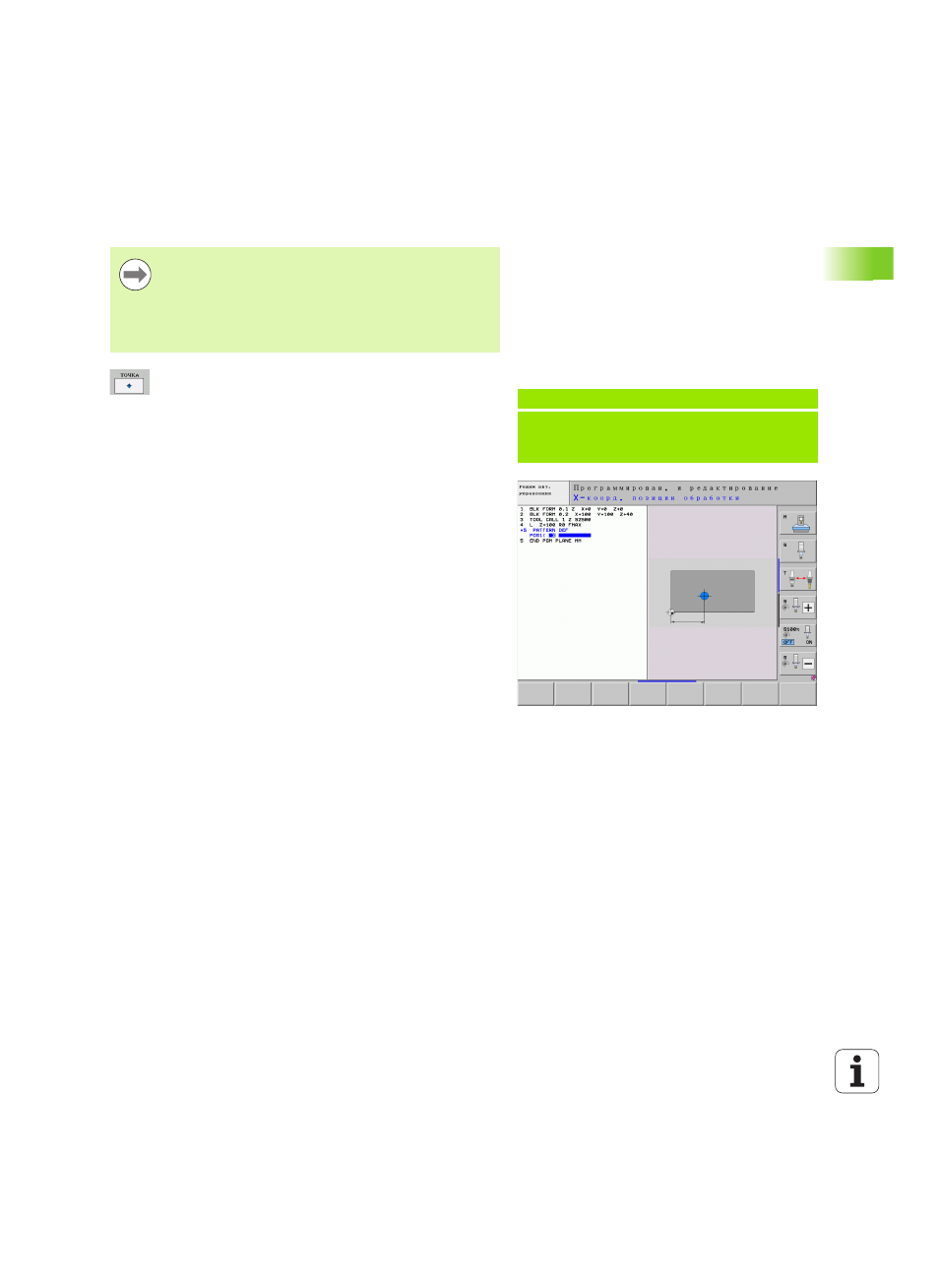

Определение отдельных позиций обработки

X-координата позиции обраб. (абсолютная):

введите координату X-

Y-координата позиции обраб. (абсолютная):

введите координату Y-

Координата поверхности заготовки (абсолютная):

введите координату Z, в которой должна

начинаться обработка-

Можно ввести максимум 9 позиций обработки, ввод

необходимо каждый раз подтверждать клавишей ENT.

Если определяется поверхность заготовки в Z не

равная 0, то это значение действует дополнительно до

поверхности заготовки Q203, определенной в цикле

обработки.

Пример: NC-кадры

10 L Z+100 R0 FMAX

11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
