HEIDENHAIN iTNC 530
139
4.8
СВЕР
ЛЕНИЕ
И
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
264, DIN/ISO:
G264)
Отвод при ломке стружки Q256 (в инкрементах):
значение, на которое ЧПУ отводит инструмент при
ломке стружки. Диапазон ввода от 0,1000 до
99999,9999

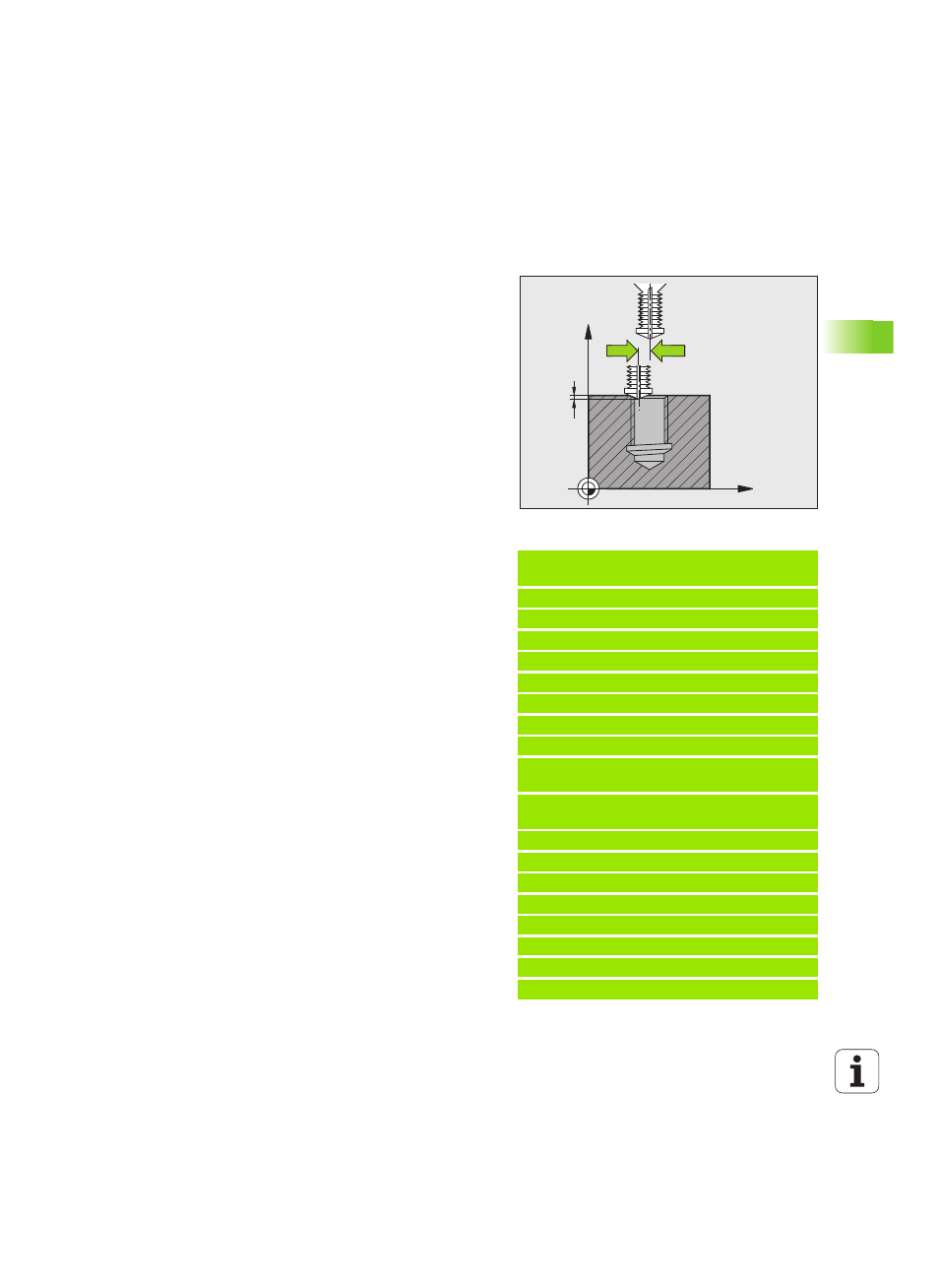

Глубина с торцевой стороны Q358 (в инкрементах):
расстояние между поверхностью заготовки и
вершиной инструмента во время зенкерования с
торцевой стороны. Диапазон ввода от -99999,9999
до 99999,9999
Смещение зенкерования по торцевой стороне Q359
(в инкрементах): расстояние, на которое система
ЧПУ смещает центр инструмента относительно
центра отверстия. Диапазон ввода от 0 до
99999,9999
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Подача на врезание Q206: скорость передвижения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
Подача при фрезеровании Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,9999 или с
помощью FAUTO
Подача при подводе Q512: скорость перемещения
инструмента при входе в резьбу, в мм/мин.
Диапазон ввода от 0 до 99999,999 либо через
FAUTO
Пример: NC-кадры
25 CYCL DEF 264 СВЕРЛЕНИЕ И
РЕЗЬБОФРЕЗЕРОВАНИЕ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-16 ;ГЛУБИНА РЕЗЬБЫ
Q356=-20 ;ГЛУБИНА СВЕРЛЕНИЯ
Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ.
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q258=0.2 ;РАССТОЯНИЕ ОПЕРЕЖЕНИЯ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=0.2 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q358=+0 ;ГЛУБИНА, ТОРЕЦ
Q359=+0 ;СМЕЩЕНИЕ, ТОРЕЦ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЯ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q512=50 ;ПОДАЧА ПОДВОДА
X
Z
Q359
Q359
Q358
