Циклы измерительных щупов: автоматический контроль деталей
16.12
ИЗМЕРЕНИЕ
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
430, DIN/ISO:
G430)

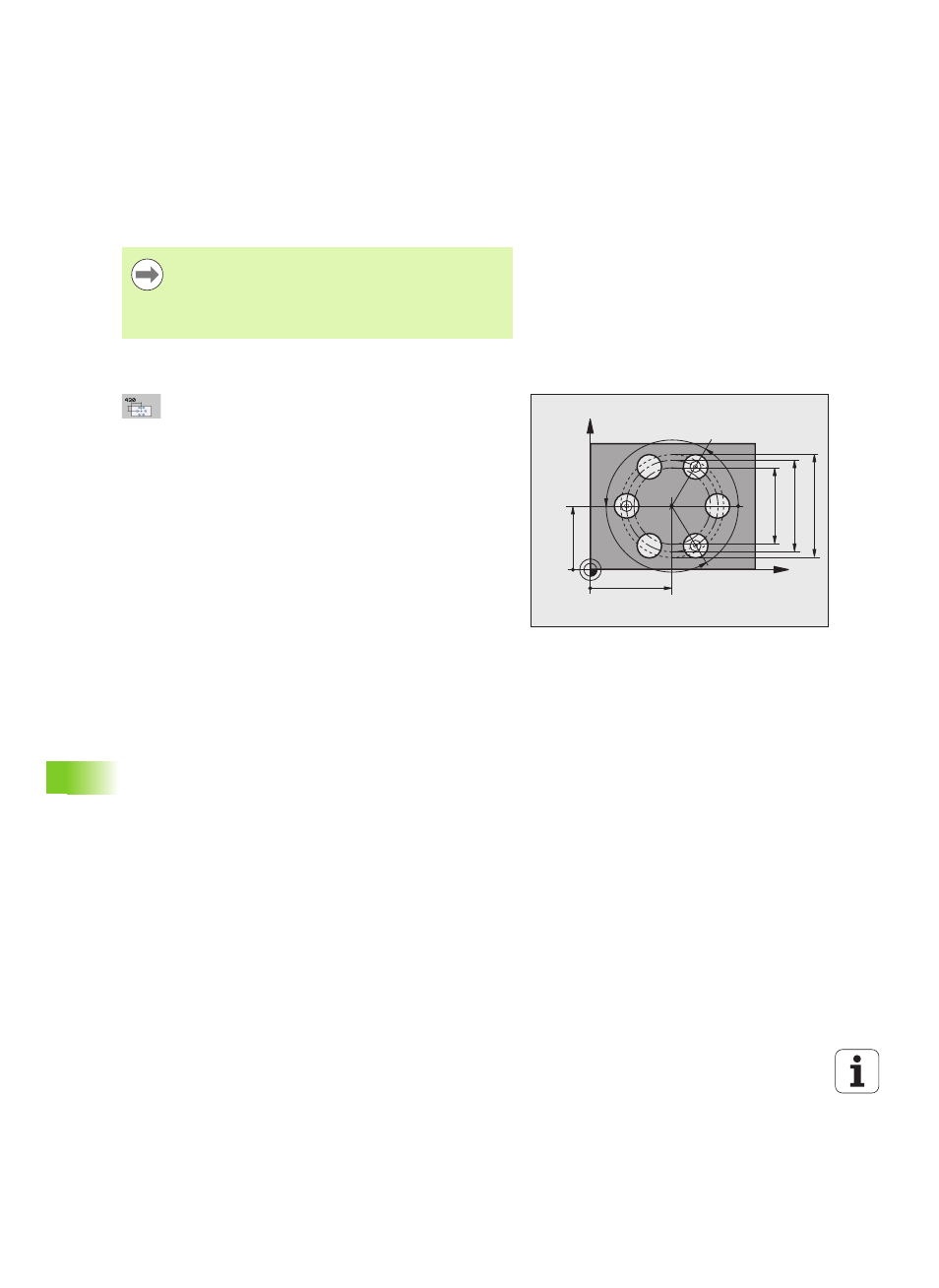

Учитывайте при программировании!
Параметры цикла
Центр 1-ой оси Q273 (абсолютное значение): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
Центр 2-ой оси Q274 (абсолютное значение): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Заданный диаметр Q262: введите диаметр
окружности отверстий. Диапазон ввода от 0 до
99999,9999
Угол 1-ого отверстия Q291 (абсолютное значение):
угол в полярных координатах центра первого
отверстия в плоскости обработки. Диапазон ввода
от -360,0000 до 360,0000
Угол 2-ого отверстия Q292 (абсолютное значение):
угол в полярных координатах центра второго
отверстия в плоскости обработки. Диапазон ввода
от -360,0000 до 360,0000
Угол 3-ого отверстия Q293 (абсолютное значение):
угол в полярных координатах центра третьего
отверстия в плоскости обработки. Диапазон ввода
от -360,0000 до 360,0000
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Цикл 430 производит лишь контроль поломки, а не
автоматическую коррекцию инструмента.
X
Y
Q291
Q293
Q292
Q274
±Q280
Q273
±Q279
Q289
Q262
Q288
