HEIDENHAIN iTNC 530

433

16.4

ИЗМЕРЕНИЕ

УГ

ЛА

(

цик

л

420, DIN/ISO:

G420)

Направление перемещения 1 Q267: направление, в

котором измерительный щуп должен

перемещаться к обрабатываемой детали:

-1: отрицательное направление перемещения

+1: положительное направление перемещения

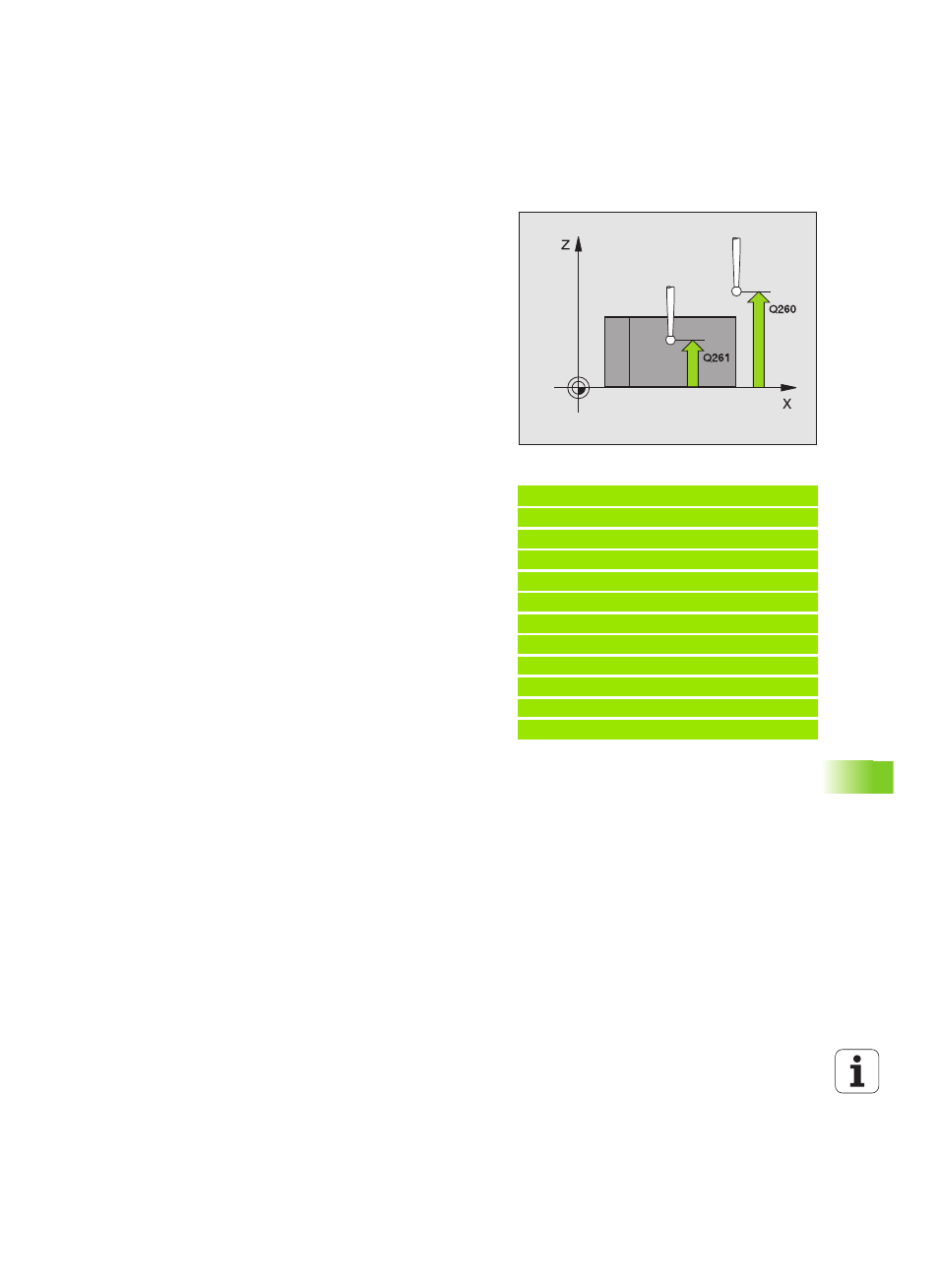

Высота измерения по оси щупа Q261 (абсолютное

значение): координата центра сферы (=точки

контакта) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

Безопасное расстояние Q320 (в инкрементах):

дополнительное расстояние между точкой

измерения и сферическим наконечником щупа.

Q320 прибавляется к MP6140. Диапазон ввода от

0 до 99999,9999 или через PREDEF

Безопасная высота Q260 (абсолютное значение):

координата по оси измерительного щупа, в

которой столкновение измерительного щупа и

обрабатываемой детали (зажимного

приспособления) невозможно. Диапазон ввода от

-99999,9999 до 99999,9999 или через PREDEF

Переход на безопасную высоту Q301: задается, как

измерительный щуп должен перемещаться между

точками измерения:

0: перемещение на высоту измерения между

точками измерения

1: перемещение на безопасную высоту между

точками измерения

или через PREDEF

Протокол измерений Q281: задает, должна ли

система ЧПУ составлять протокол измерений:

0: не составлять протокол измерений

1: составить протокол измерений: ЧПУ по

умолчанию сохраняет файл протокола

TCHPR420.TXT в директории, в которой хранится

программа измерений

2: прерывание работы программы и вывод

протокола измерения на дисплей ЧПУ.

Продолжение программы с помощью NC-Старт

Пример: NC-кадры

5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА

Q263=+10 ;1-Я ТОЧКА 1-Й ОСИ

Q264=+10 ;1-Я ТОЧКА 2-Й ОСИ

Q265=+15 ;2-Я ТОЧКА 1-Й ОСИ

Q266=+95 ;2-Я ТОЧКА 2-Й ОСИ

Q272=1

;ОСЬ ИЗМЕРЕНИЯ

Q267=-1

;НАПР. ПЕРЕМЕЩЕНИЯ

Q261=-5

;ВЫСОТА ИЗМЕРЕНИЯ

Q320=0

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q260=+10 ;БЕЗОП. ВЫСОТА

Q301=1

;ПЕРЕХОД НА БЕЗ. ВЫСОТУ

Q281=1

;ПРОТОКОЛ ИЗМЕРЕНИЙ
