HEIDENHAIN iTNC 530 343
13.2
Перед
на
чал
о
м
рабо
ты
с
цик
лами
из
ме
рительног
о
щупа
!

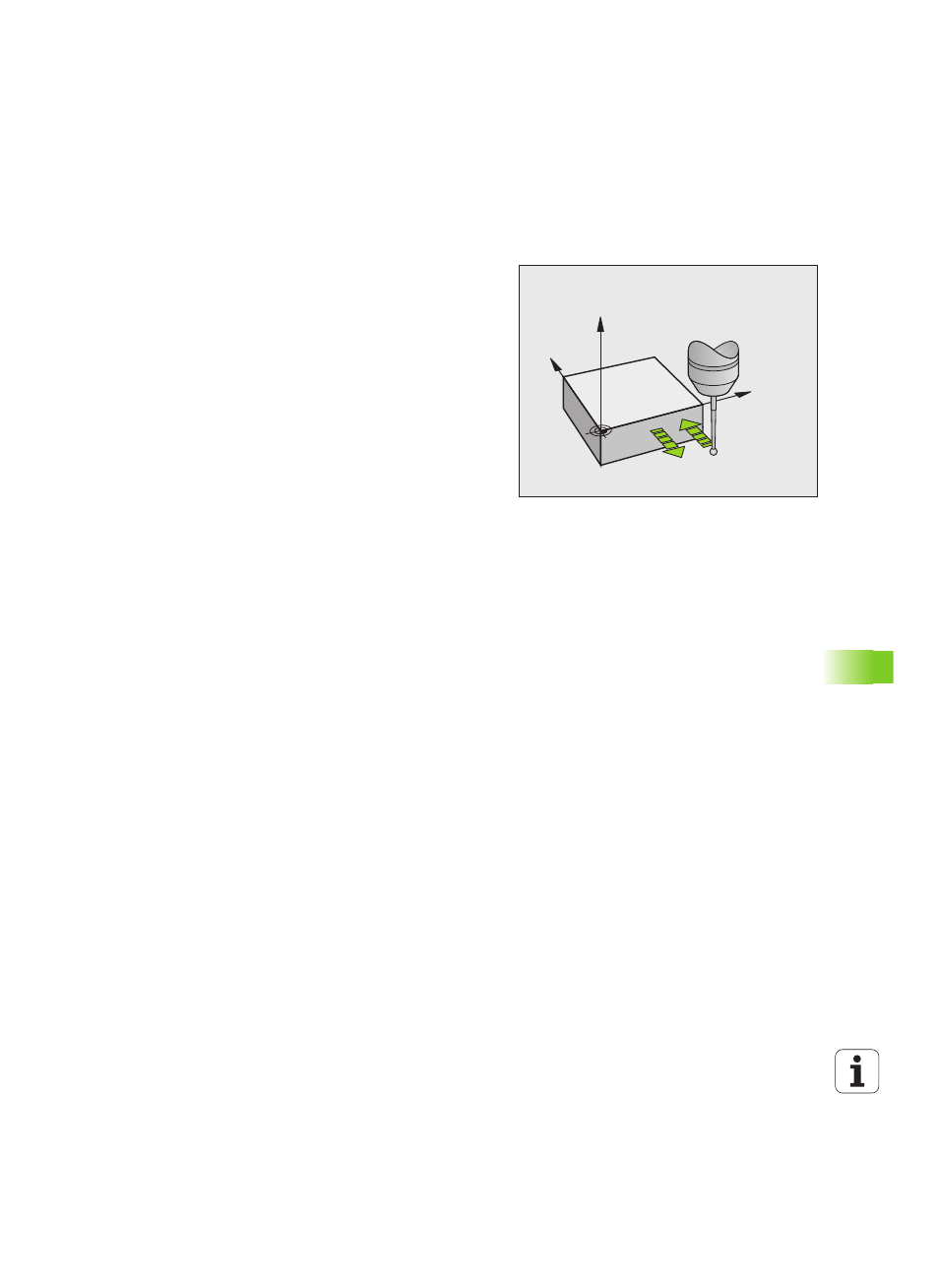

Переключающийся щуп, подача измерения:
MP6120
В MP6120 определяется подача, с которой ЧПУ должна
выполнять измерение детали.
Переключающийся измерительный щуп,
подача позиционирования: MP6150
В MP6150 задается подача, с которой ЧПУ предварительно
позиционирует измерительный щуп или позиционирует его между
точками измерения.
Переключающийся измерительный щуп,
ускоренный ход для перемещений
позиционирования: MP6151
В MP6151 задается, должна ли система ЧПУ позиционировать
щуп с подачей, определенной в MP6150, или на ускоренном ходу
станка.
 Значение ввода = 0: позиционирование с подачей из MP6150
 Значение ввода = 1: предварительное позиционирование на
ускоренном ходу
KinematicsOpt, граница допуска для режима
Оптимизация: MP6600
В MP6600 устанавливается граница допуска, начиная с которой
ЧПУ в режиме Оптимизация должна выводить указание, когда
определенные данные кинематики выходят за пределы этого
значения. Предварительная установка: 0,05. Чем больше
размеры станка, тем большие значения следует выбирать
 Диапазон ввода: от 0,001 до 0,999
KinematicsOpt, допустимое отклонение
радиуса калибровочного шарика: MP6601
В MP6601 устанавливается максимально допустимое отклонение
радиуса калибровочного шарика, автоматически измеренного
циклами, от заданного параметра цикла.
 Диапазон ввода: от 0,01 до 0,1
ЧПУ рассчитывает радиус калибровочного шарика дважды в
каждой точки измерения через каждые 5 точек измерения. Если
радиус больше чем Q407 + MP6601, то выдается сообщение об
ошибке, так как в этом случае система предполагает наличие
загрязнений.
Если определенный ЧПУ радиус меньше, чем 5 * (Q407 - MP6601),
тогда ЧПУ также выдает сообщение об ошибке.
Y
X
Z
MP6120
MP6360
MP6150
MP6361
