Циклы: специальные функции
12.6
ГР
АВИР
ОВКА
(
цик
л
225, DIN/ISO:
G225)
Параметры цикла
Гравируемый текст QS500: гравируемый текст в
кавычках. Присвоение строковой переменной с
помощью кнопки Q на номерном блоке, кнопки Q
на клавиатуре ASCI соответствует обычному вво-
ду текста. Разрешенные символы: Смотри „Грави-
ровка системных переменных”, страница 331

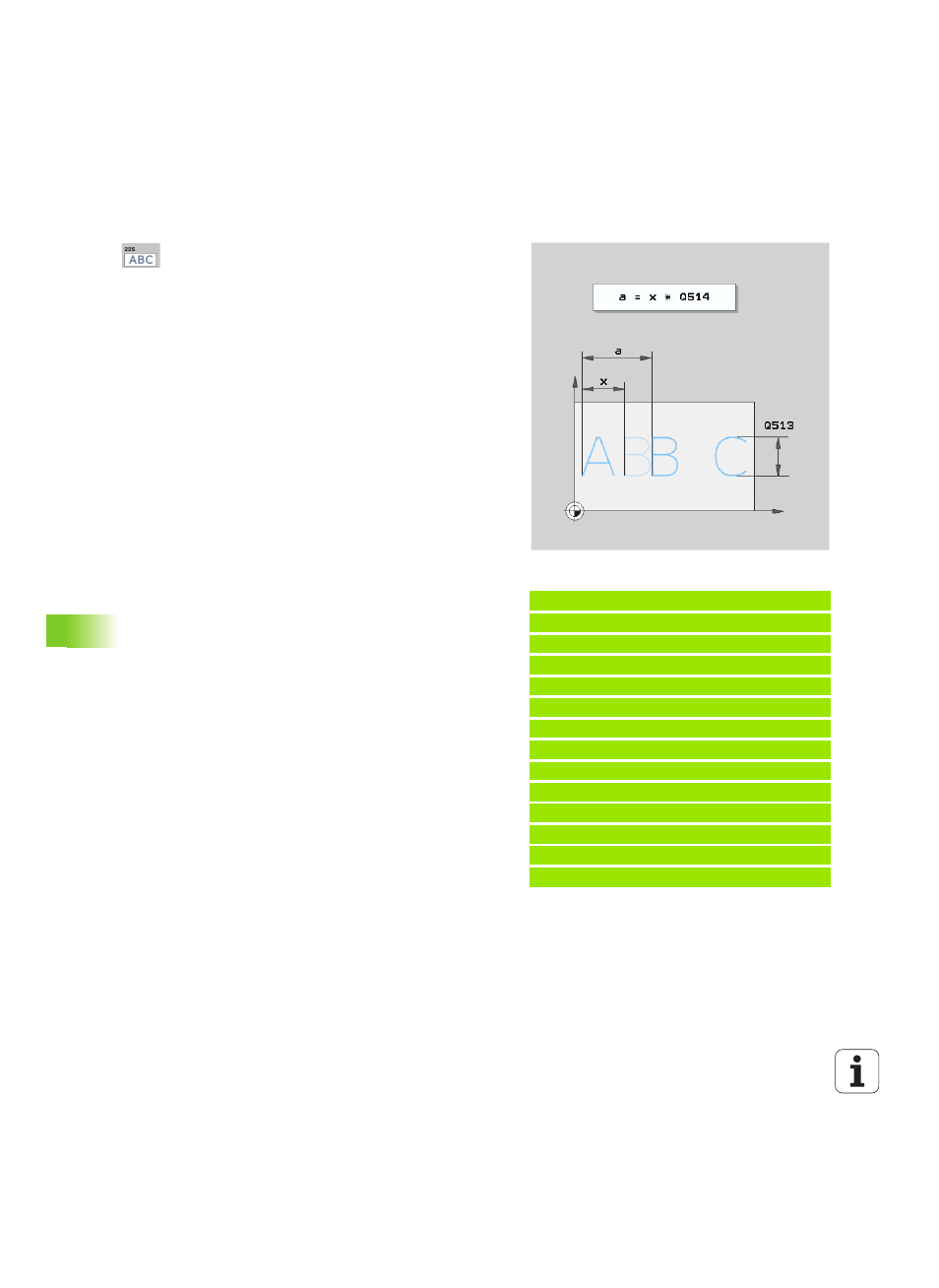

Высота символа Q513 (абсолютная): высота
гравируемого символа в мм. Диапазон ввода от 0
до 99999,9999
Расстояние коэффициента Q514: выбранный
шрифт является так называемым
пропорциональным шрифтом. Это означает, что
каждый знак имеет собственную ширину, которую
система ЧПУ гравирует соответствующим
образом при Q514=0. При задании Q514 не
равным 0 система ЧПУ масштабирует расстояние
между знаками. Диапазон ввода от 0 до 9,9999
Шрифт Q515: в данный момент без функции
Текст на прямой/окружности (0/1) Q516:
Гравировать текст на прямой: введите = 0
Гравировать текст на окружности: введите = 1
Угол разворота Q374: центральный угол, если
необходимо расположить текст на окружности.
Диапазон ввода: -360,0000 до +360,0000°
Радиус для текста на окружности Q517
(абсолютное значение): радиус дуги окружности в
мм, на котором система ЧПУ должна расположить
текст Диапазон ввода от 0 до 99999,9999
Подача при фрезеровании Q207: скорость
передвижения инструмента при гравировке в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU или FZ
Глубина Q201 (в инкрементах): расстояние между
поверхностью заготовки и дном гравировки
Подача на врезание Q206: скорость передвижения
инструмента при врезании в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Пример: NC-кадры
62 CYCL DEF 225 ГРАВИРОВКА
QS500=“TXT2“ ;ГРАВИРУЕМЫЙ ТЕКСТ
Q513=10 ;ВЫСОТА СИМВОЛА
Q514=0
;КОЭФ. РАССТ.
Q515=0
;ШРИФТ
Q516=0
;РАСПОЛОЖЕНИЕ ТЕКСТА
Q374=0
;УГОЛ РАЗВОРОТА
Q517=0
;РАДИУС ОКРУЖНОСТИ
Q207=750 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q201=-0,5 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТ.
