Циклы обработки: определение образцов

6.3

ГР

УППА

ОТ

ВЕР

С

Т

ИЙ

НА

ПР

ЯМЫХ

(

цик

л

221, DIN/ISO:

G221)

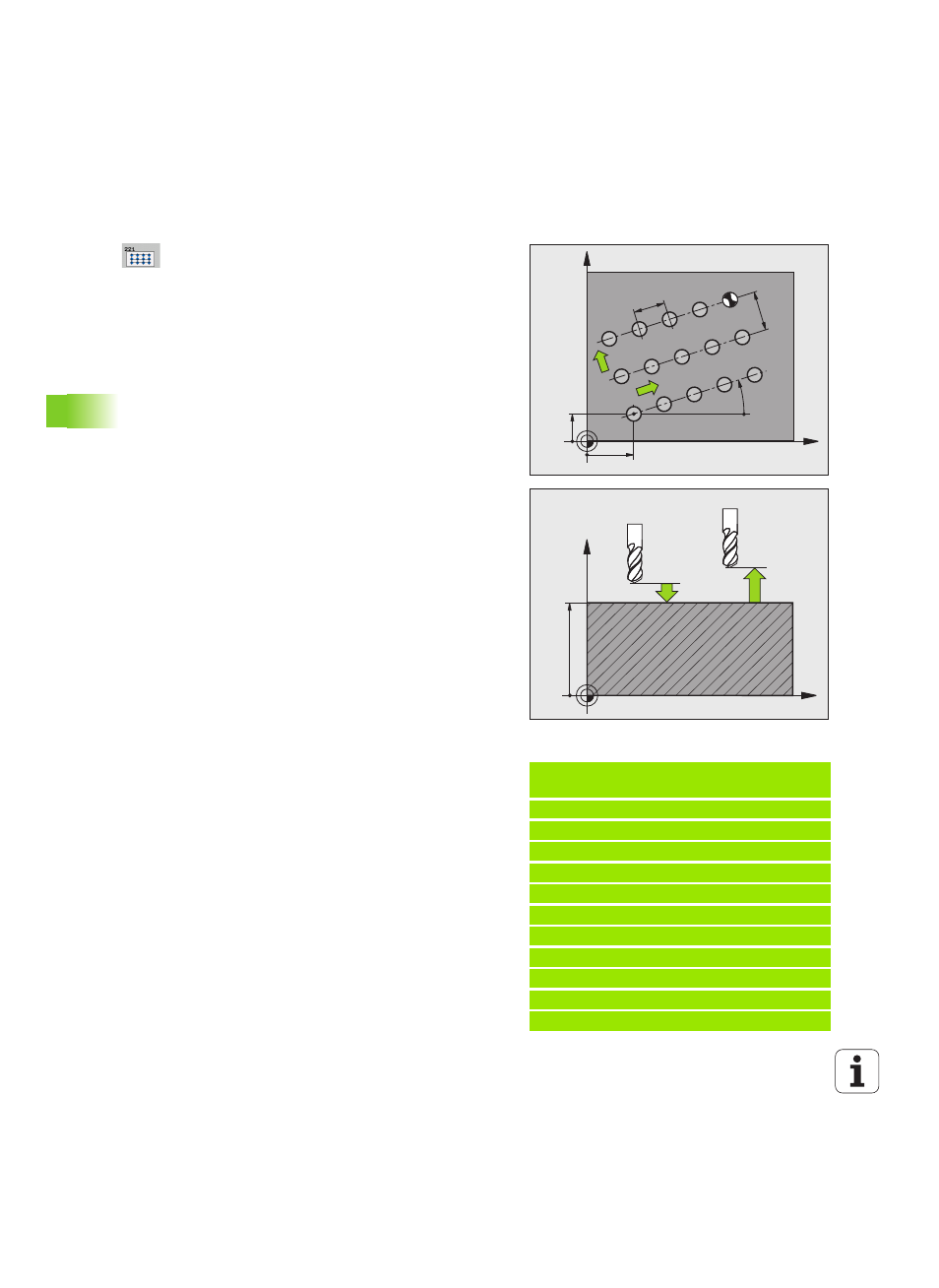

Параметры цикла

Начальная точка 1-ой оси Q225 (абсолютная):

координаты начальной точки на главной оси

плоскости обработки

Точка старта 2-й оси Q226 (абсолютная):

координата точки старта на вспомогательной оси

плоскости обработки

Расстояние 1-й оси Q237 (в инкрементах):

расстояние между отдельными точками в строке

Расстояние 2-й оси Q238 (в инкрементах):

расстояние между отдельными строками

Количество столбцов Q242: количество проходов в

строке

Количество строк Q243: количество строк

Угол поворота Q224 (абсолютный): угол, на

который поворачивается вся схема размещения;

центр вращения совпадает с точкой старта

Безопасное расстояние Q200 (в инкрементах):

расстояние от вершины инструмента до

поверхности заготовки или через PREDEF

Коорд. поверхности заготовки Q203 (абсолютная):

координата поверхности заготовки

2-е безопасное расстояние Q204 (в инкрементах):

координата оси шпинделя, в которой

столкновение инструмента и заготовки (зажимного

приспособления) невозможно или через PREDEF

Перемещение на безопасную высоту Q301:

определяет, как должен перемещаться

инструмент между проходами:

0: между проходами перемещение на безопасное

расстояние

1: между проходами перемещение на 2-е

безопасное расстояние

или через PREDEF

Пример: NC-кадры

54 CYCL DEF 221 ГР. ОТВЕРСТИЙ НА
ПРЯМЫХ

Q225=+15 ;ТОЧКА СТАРТА 1-ОЙ ОСИ

Q226=+15 ;ТОЧКА СТАРТА 2-ОЙ ОСИ

Q237=+10 ;РАССТОЯНИЕ 1-Й ОСИ

Q238=+8 ;РАССТОЯНИЕ 2-Й ОСИ

Q242=6

;КОЛИЧЕСТВО СТОЛБЦОВ

Q243=4

;КОЛИЧЕСТВО СТРОК

Q224=+15 ;УГОЛ ПОВОРОТА

Q200=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q203=+30 ;КООРД. ПОВЕРХНОСТИ

Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ

Q301=1

;ПЕРЕХОД НА БЕЗ. ВЫСОТУ

X

Y

Q226

Q225

Q224

Q238

Q237

N = Q242

N = Q243

X

Z

Q200

Q203

Q204
