HEIDENHAIN iTNC 530

291

11

.2

Смещение

НУ

ЛЕВ

О

Й

ТО

Ч

К

И

(

цик

л

7, DIN/ISO:

G54)

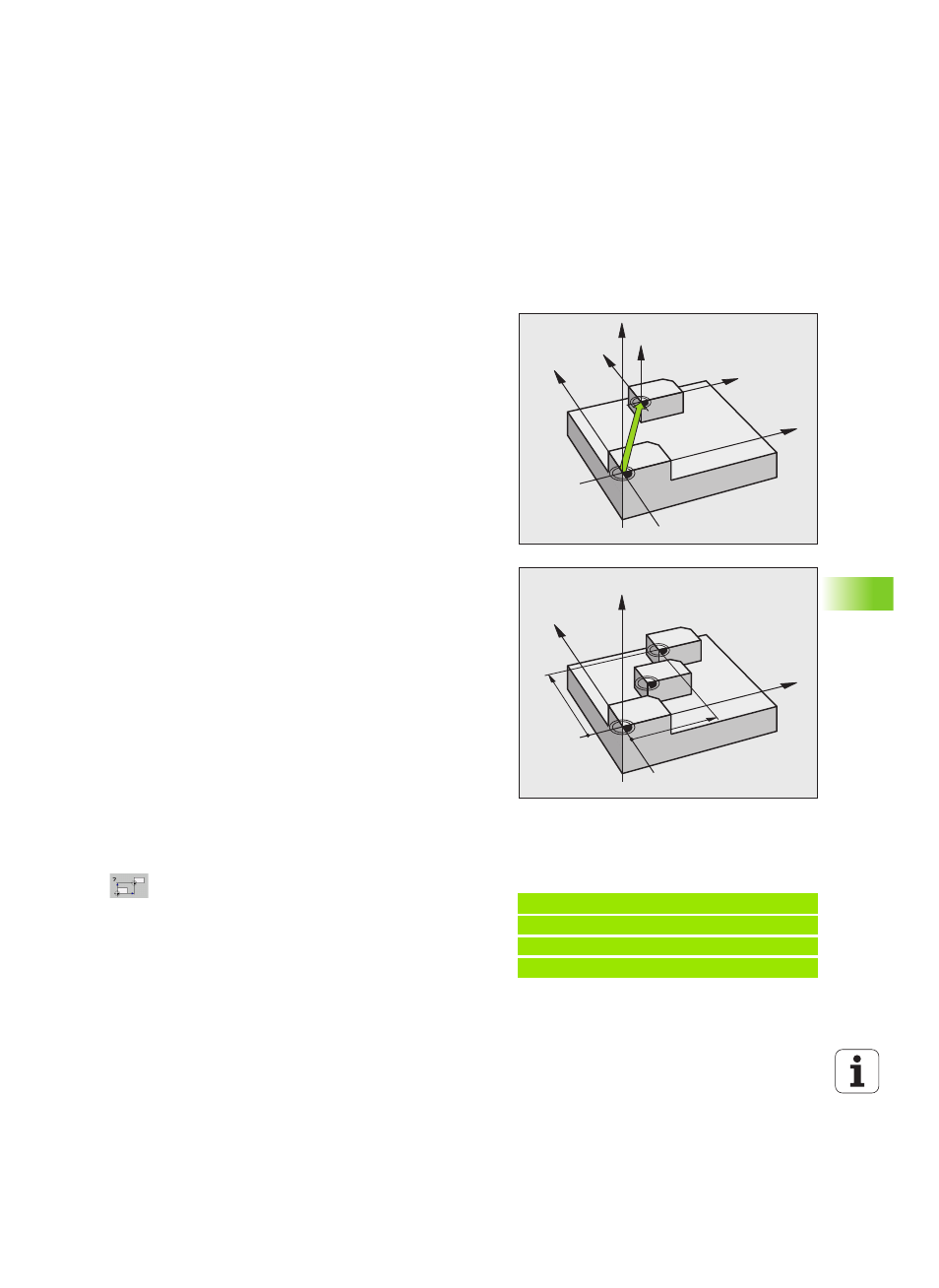

11.2 Смещение НУЛЕВОЙ ТОЧКИ

(цикл 7, DIN/ISO: G54)

Действие

Используя СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно повторять

обработку в любых местах заготовки.

После определения цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все

вводимые координаты привязываются к новой нулевой точке.

Смещение по каждой оси ЧПУ показывает в дополнительной

индикации состояния. Ввод осей вращения также разрешен.

Сброс

Запрограммируйте смещение по координатам X=0; Y=0 и т.д.

путем нового определения цикла

Используйте функцию TRANS DATUM RESET

Вызовите из таблицы нулевых точек смещение по координатам

X=0; Y=0 и т.д.

Графика

Если после смещения нулевой точки программируется новый
BLK FORM, то через машинный параметр 7310 можно задать,

должен ли новый BLK FORM относиться к новой или старой

нулевой точке. Благодаря этому при обработке нескольких

элементов ЧПУ может выводить графическое изображение

каждого отдельного элемента.

Параметры цикла

Смещение: введите координаты новой нулевой

точки; абсолютные значения относятся к нулевой

точке заготовки, которая задана через установку

точки привязки; значения в приращениях всегда

относятся к последней действительной нулевой

точке, которая может быть уже смещена.

Диапазон ввода до 6 осей ЧПУ, для каждой от

-99999,9999 до 99999,9999

Z

Z

X

X

Y

Y

Z

X

Y

X

Y

Пример: NC-кадры

13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА

14 CYCL DEF 7.1 X+60

16 CYCL DEF 7.3 Z-5

15 CYCL DEF 7.2 Y+40
