108 Циклы обработки: сверление
3.10
СВЕР
ЛЕНИЕ
ОР
УЖЕЙНЫМ
СВЕР
ЛОМ
(
цик
л
241, DIN/ISO:
G241)

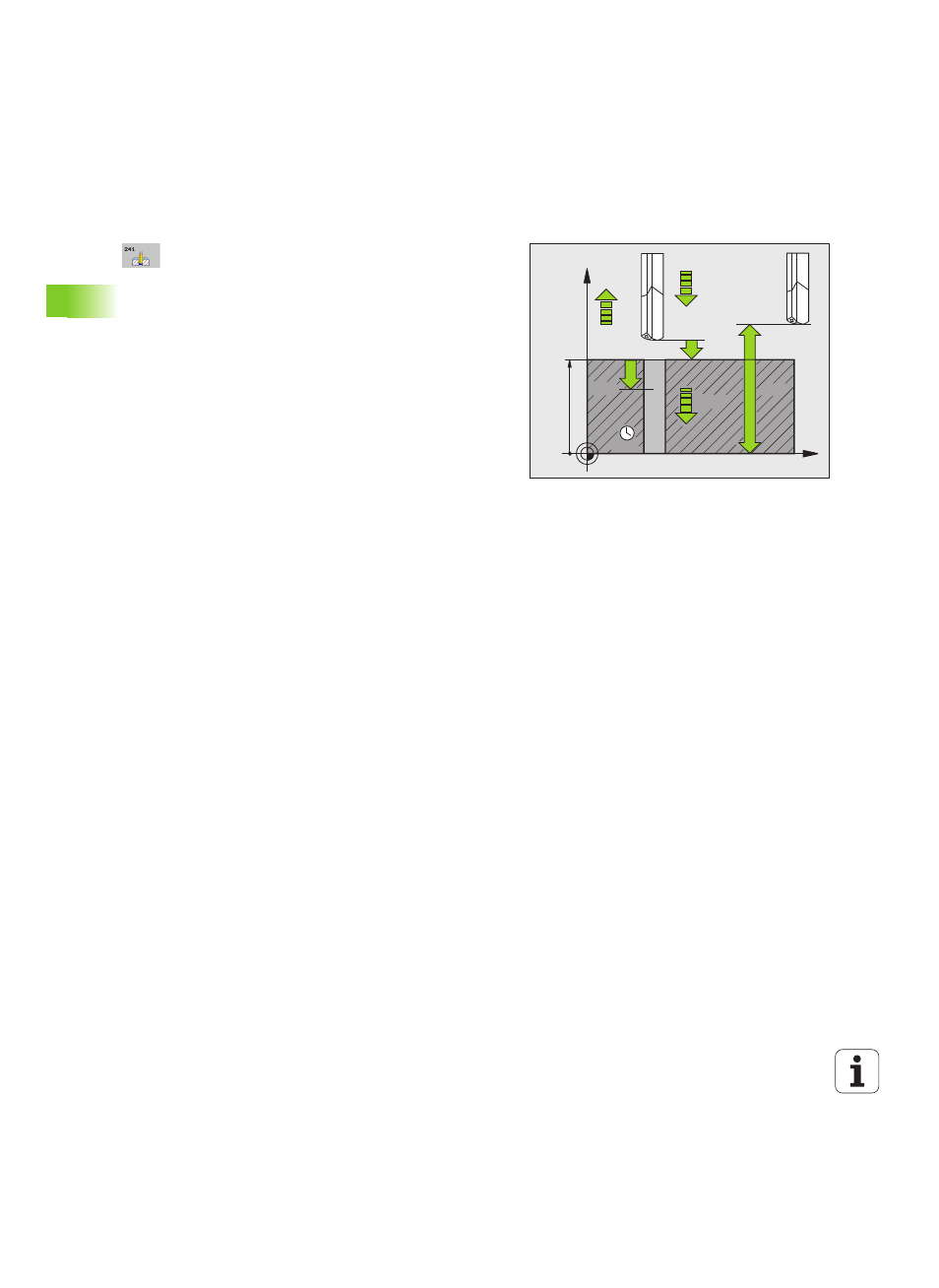

Параметры цикла
 Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
 Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия.
Диапазон ввода от -99999,9999 до 99999,9999
 Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
 Время выдержки внизу Q211: время в секундах, в
течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000 или
через PREDEF
 Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
 2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Углубленная начальная точка Q379 (в
инкрементах, относительно поверхности
заготовки): начальная точка обработки
сверлением. ЧПУ производит перемещение с
подачей предварительного позиционирования с
безопасного расстояния в начальную точку на
глубине. Диапазон ввода от 0 до 99999,9999
 Подача предварительного позиционирования Q253:
скорость перемещения инструмента при
позиционировании с безопасного расстояния в
углубленную начальную точку в мм/мин. Активна,
только если значение Q379 не равно 0. Диапазон
ввода от 0 до 99999,999 или через FMAX, FAUTO,
PREDEF
 Подача обратного хода Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если задается значение
Q208=0, ЧПУ отводит инструмент с подачей,
заданной параметром Q206. Диапазон ввода от 0
до 99999,999 или через FMAX, FAUTO, PREDEF
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
