Об

щие

св

едения

о

цик

лах

из

мерительных

щупов

Циклы измерительного щупа в ручном
режиме работы и в режиме эл. маховичка

В ручном режиме и в режиме электронного маховичка в ЧПУ

предусмотрены циклы измерительного щупа, с помощью которых

вы:

можете калибровать измерительный щуп

компенсация неровного положения заготовки

устанавливать точки привязки

Циклы измерительного щупа для
автоматического режима работы

Наряду с циклами измерительного щупа, которые используются в

ручном режиме и в режиме эл. маховичка, в ЧПУ предусмотрено

большое количество циклов для самых разнообразных

применений в автоматическом режиме работы:

калибровка измерительного щупа

компенсация наклонного положения заготовки

установка точки привязки

автоматический контроль заготовки

автоматическое измерение инструмента

Программирование циклов измерительного щупа производится в

режиме Сохранение/редактирование программы с помощью

клавиши TOUCH PROBE. Циклы измерительного щупа с

номерами более 400, как и более новые циклы обработки,

используют Q-параметры в качестве передаточных параметров.

Параметры с функцией, аналогичной той, которая используется

ЧПУ в различных циклах, имеют всегда один и тот же номер:

например, Q260 – это всегда «Безопасная высота», Q261 – это

всегда «Высота измерения» и т.д.

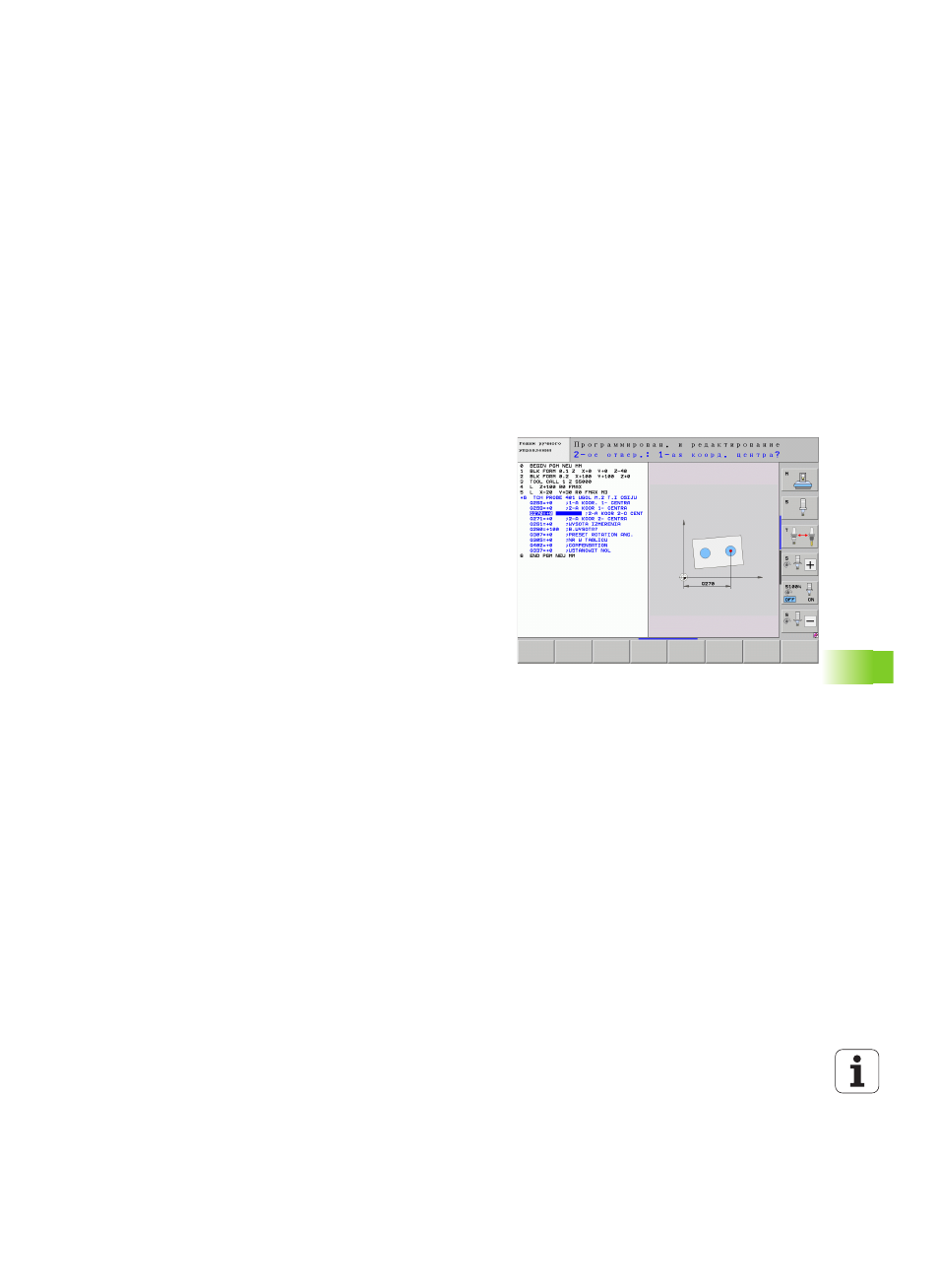

Для упрощения программирования ЧПУ во время определения

цикла показывает вспомогательное изображение. Параметр,

который вы должны ввести, подсвечивается на вспомогательном

изображении (см. рисунок справа).
