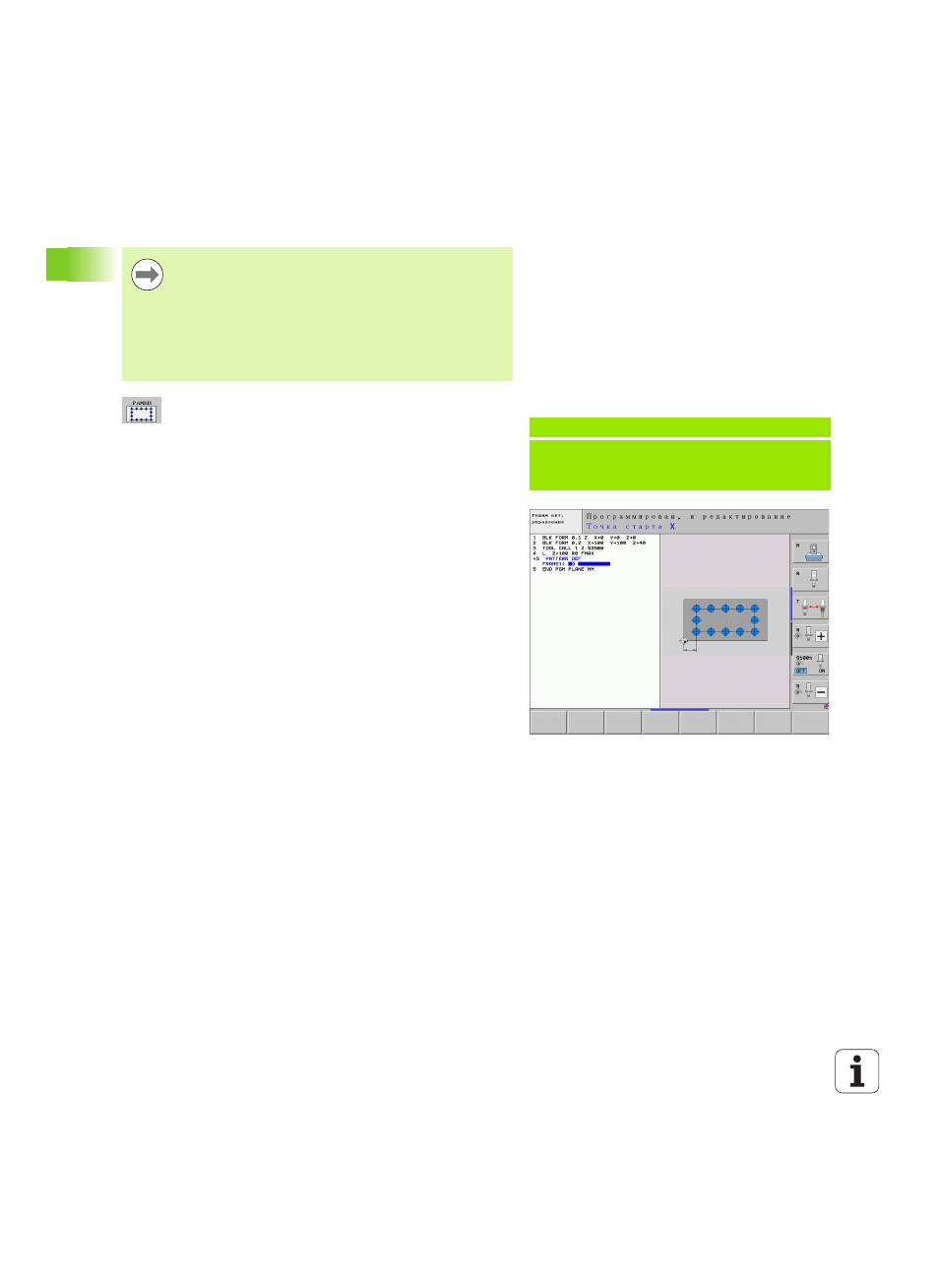

70

Применение циклов обработки

2.3

Определ

ение

обра

зц

а

P

A

TTERN DEF

Определение отдельной рамки

Точка старта X (абсолютная): координата точки

старта рамки на оси X

Точка старта Y (абсолютная): координата точки

старта рамки на оси Y

Расстояние позиций обработки X (в инкрементах):

Расстояние между позициями обработки в

направлении X.- Значение может быть

положительным или отрицательным

Расстояние между позициями обработки Y (в

инкрементах): Расстояние между позициями

обработки в направлении Y.- Значение может

быть положительным или отрицательным

Количество столбцов: общее количество столбцов

образца

Количество строк: общее количество строк

образца

Разворот всего образца (абсолютный): угол, на

который разворачивается весь образец вокруг

заданной точки старта. Опорная ось: главная ось

активной плоскости обработки (например, X для

оси инструмента Z). Значение может быть

положительным или отрицательным

Угол разворота главной оси: угол разворота, на

который смещается только главная ось плоскости

обработки относительно заданной начальной

точки. Значение может быть положительным или

отрицательным.

Угол разворота вспомогательная ось: угол

разворота, на который смещается только

вспомогательная ось плоскости обработки

относительно заданной начальной точки.

Значение может быть положительным или

отрицательным.

Координата поверхности заготовки (абсолютная):

введите координату Z, в которой должна

начинаться обработка-

Если определяется поверхность заготовки в Z не

равная 0, то это значение действует дополнительно до

поверхности заготовки Q203, определенной в цикле

обработки.

Параметры угол разворота главная ось и угол разворота
вспомогательная ось
действуют аддитивно

относительно выполненного раньше разворота целого
образца
.

Пример: NC-кадры

10 L Z+100 R0 FMAX

11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
