Циклы измерительных щупов: автоматический контроль деталей
16.8
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(
цик
л
424, DIN/ISO:
G424)
Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Переход на безопасную высоту Q301: задается, как
измерительный щуп должен перемещаться между
точками измерения:
0: перемещение на высоту измерения между
точками измерения
1: перемещение на безопасную высоту между
точками измерения
или через PREDEF
Максимальная длина 1-ой стороны Q284:
наибольшая разрешенная длина острова.
Диапазон ввода от 0 до 99999,9999
Минимальная длина 1-ой стороны Q285:
наименьшая разрешенная длина острова.
Диапазон ввода от 0 до 99999,9999
Максимальная длина 2-ой стороны Q286:
наибольшая разрешенная ширина острова.
Диапазон ввода от 0 до 99999,9999
Минимальная длина 2-ой стороны Q287:
наименьшая разрешенная ширина острова.
Диапазон ввода от 0 до 99999,9999
Значение допуска центра по 1-ой оси Q279:
разрешенное отклонение положения по главной
оси плоскости обработки. Диапазон ввода от 0 до
99999,9999
Значение допуска центра по 2-ой оси Q280:
разрешенное отклонение положения по
вспомогательной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999

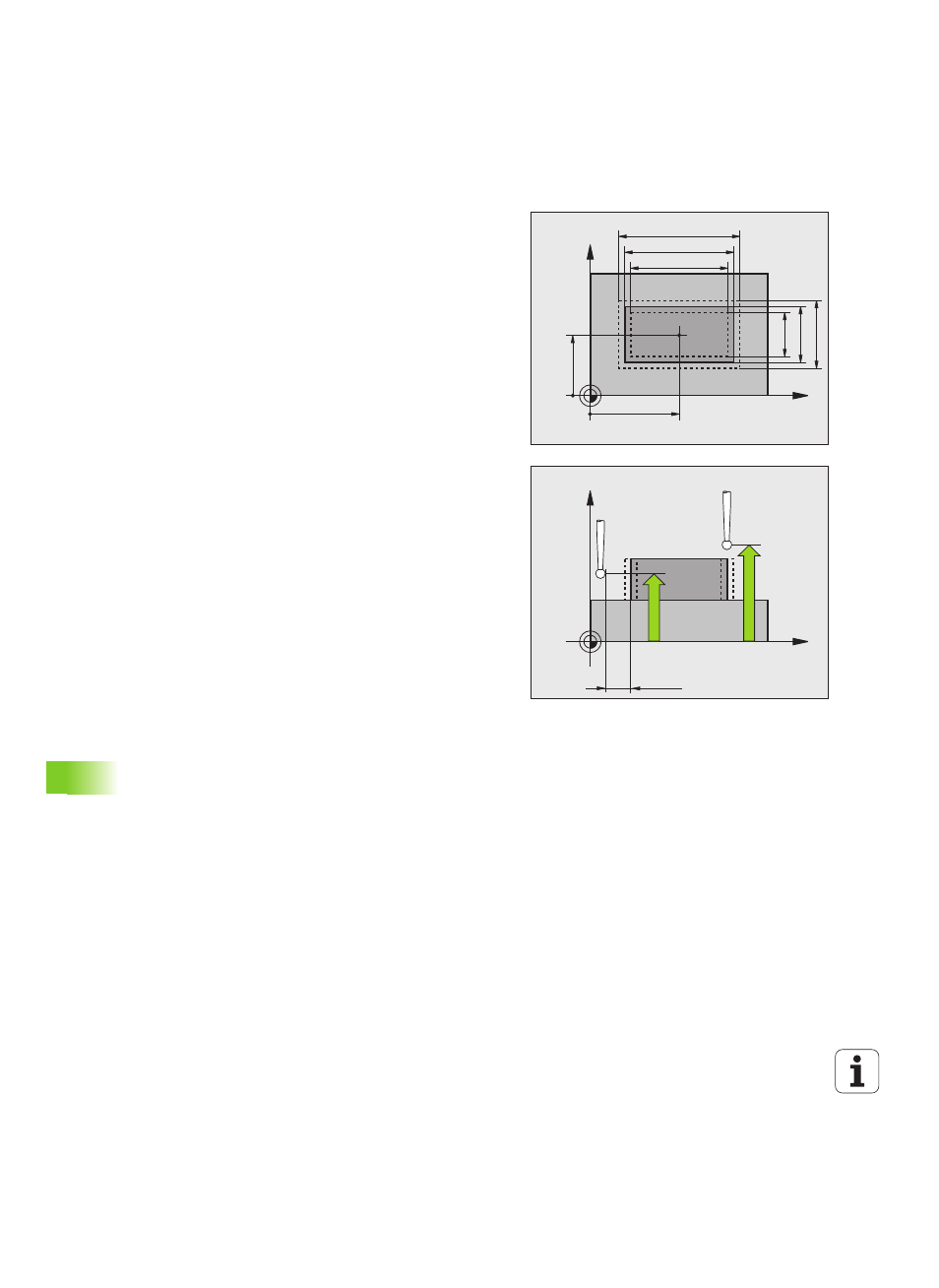

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
