14.4
РА
З
В
О
Р
О
Т
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
дв
ум
о
с
тров
ам
(
цик
л
402,
DIN/ISO:
G402)

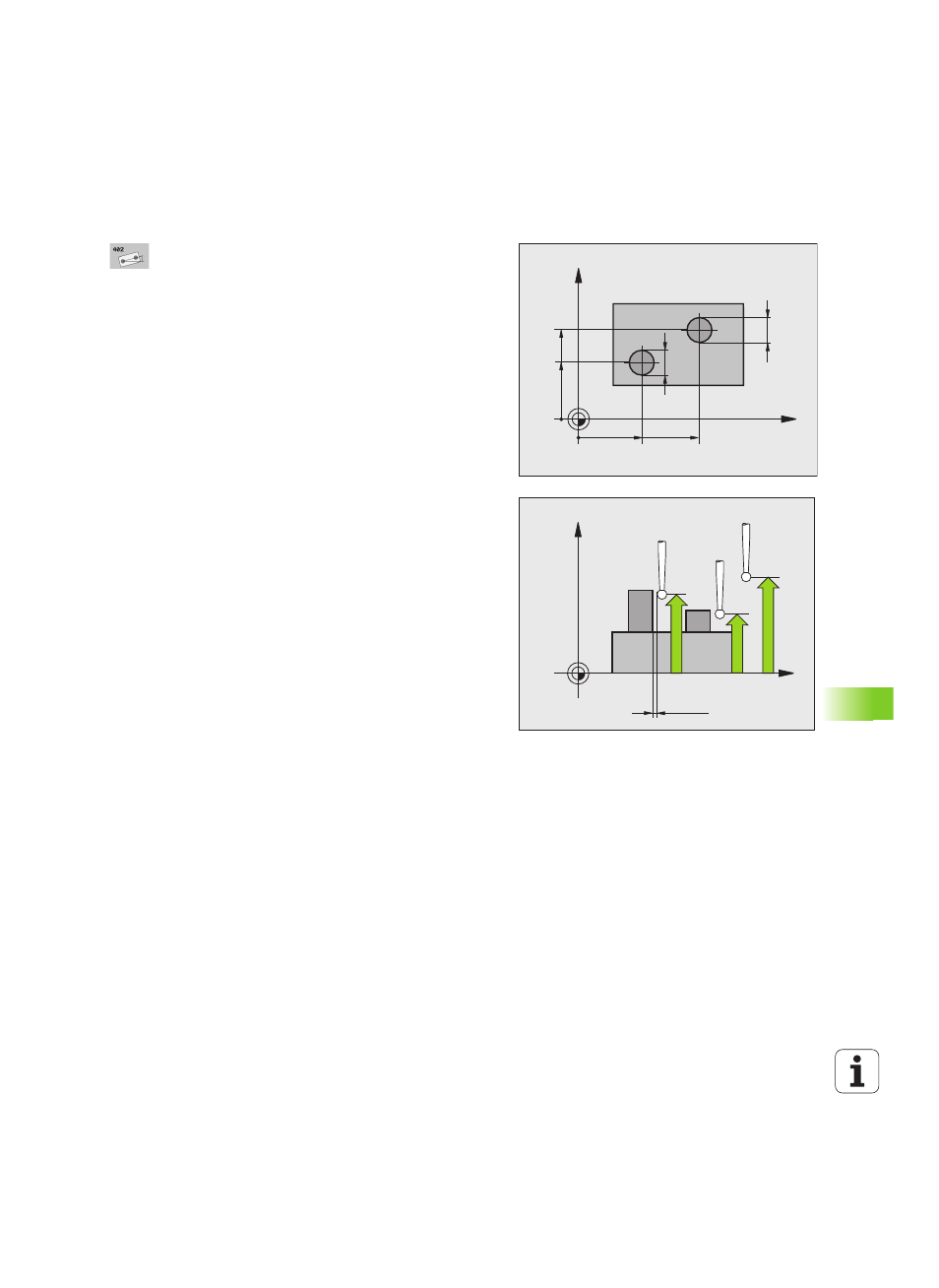

Параметры цикла
1-я цапфа: центр по 1-ой оси (абсолютно): центр
первой цапфы по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
1-я цапфа: центр по 2-й оси Q269 (абсолютно):
центр первой цапфы по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
Диаметр цапфы 1 Q313: приблизительный диаметр
1-ой цапфы. Введите завышенное значение.
Диапазон ввода от 0 до 99999,9999
Высота измерения цапфы 1 по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение цапфы 1.
Диапазон ввода от -99999,9999 до 99999,9999
2-я цапфа: центр по 1-ой оси Q270 (абсолютно):
центр второй цапфы по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
2-я цапфа: центр по 2-ой оси Q271 (абсолютно):
центр второй цапфы по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
Диаметр цапфы 2 Q314: приблизительный диаметр
2-ой цапфы. Введите завышенное значение.
Диапазон ввода от 0 до 99999,9999
Высота измерения цапфы 2 по оси щупа Q315
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение цапфы 2.
Диапазон ввода от -99999,9999 до 99999,9999
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
