Циклы обработки: построчное фрезерование
10.3
ПОС
Т
Р
ОЧНОЕ
ФРЕЗЕР
ОВ
АНИЕ
(
цик
л
230, DIN/ISO:
G230)

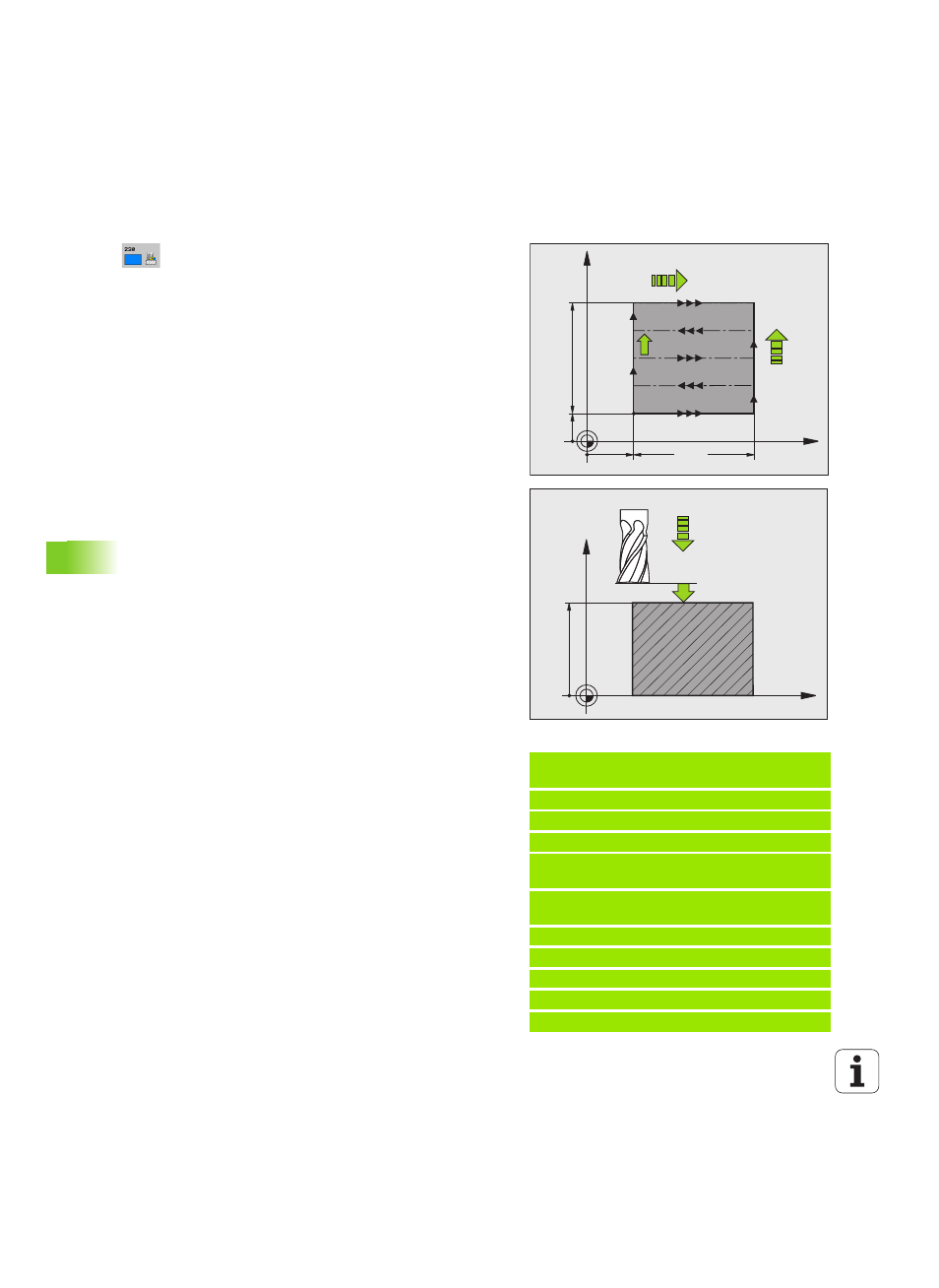

Параметры цикла
Начальная точка по 1-ой оси Q225 (абсолютная):
координата точки минимума построчно
фрезеруемой поверхности по главной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
Начальная точка по 2-ой оси Q226 (абсолютная):
координата точки минимума построчно
фрезеруемой поверхности на вспомогательной
оси плоскости обработки Диапазон ввода от
-99999,9999 до 99999,9999
Начальная точка по 3-й оси Q227 (абсолютная):
высота по оси шпинделя, на которой производится
построчное фрезерование. Диапазон ввода от
-99999,9999 до 99999,9999
Длина 1-ой стороны Q218 (в инкрементах): длина
построчно фрезеруемой поверхности по главной
оси плоскости обработки, относительно исходной
точки по 1-ой оси. Диапазон ввода от 0 до
99999,9999
Длина 2-ой стороны Q219 (в инкрементах): длина
построчно фрезеруемой поверхности по
вспомогательной оси плоскости обработки,
относительно исходной точки по 2-ой оси.
Диапазон ввода от 0 до 99999,9999
Количество проходов Q240: количество строк, на
которое система ЧПУ должна переместить
инструмент по ширине. Диапазон ввода от 0 до
99999
Подача врезания на глубину Q206: скорость
движения инструмента при перемещении с
безопасной высоты до глубины фрезерования в
мм/мин. Диапазон ввода от 0 до 99999,9999 или
через FAUTO, FU, FZ
Подача фрезерования Q207: скорость перемеще-
ния инструмента при фрезеровании в мм/мин.
Диапазон ввода от 0 до 99999,9999 или через
FAUTO, FU, FZ
Поперечная подача Q209: скорость движения
инструмента при перемещении на следующую
строку в мм/мин; при программировании
поперечного перемещения по материалу вводите
значение Q209 меньше значения Q207; при
программировании поперечного свободного
перемещения значение Q209 может превышать
значение Q207. Диапазон ввода от 0 до
99999,9999 или через FAUTO, FU, FZ
Безопасное расстояние Q200 (в инкрементах):
расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования в
начале и конце цикла. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Пример: NC-кадры
71 CYCL DEF 230 ПОСТРОЧНОЕ
ФРЕЗЕРОВАНИЕ
Q225=+10 ;НАЧАЛЬНАЯ ТОЧКА 1-ОЙ ОСИ
Q226=+12 ;НАЧАЛЬНАЯ ТОЧКА 2-ОЙ ОСИ
Q227=+2,5 ;НАЧАЛЬНАЯ ТОЧКА 3-ОЙ ОСИ
Q218=150 ;1-Я ДЛИНА БОК.
ПОВЕРХНОСТИ
Q219=75 ;2-Я ДЛИНА БОК.
ПОВЕРХНОСТИ
Q240=25 ;ЧИСЛО ПРОХОДОВ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q209=200 ;ПОПЕРЕЧНАЯ ПОДАЧА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
