316 Циклы: преобразования координат
11
.1
0
Примеры
программиров
ания
11.10 Примеры программирования

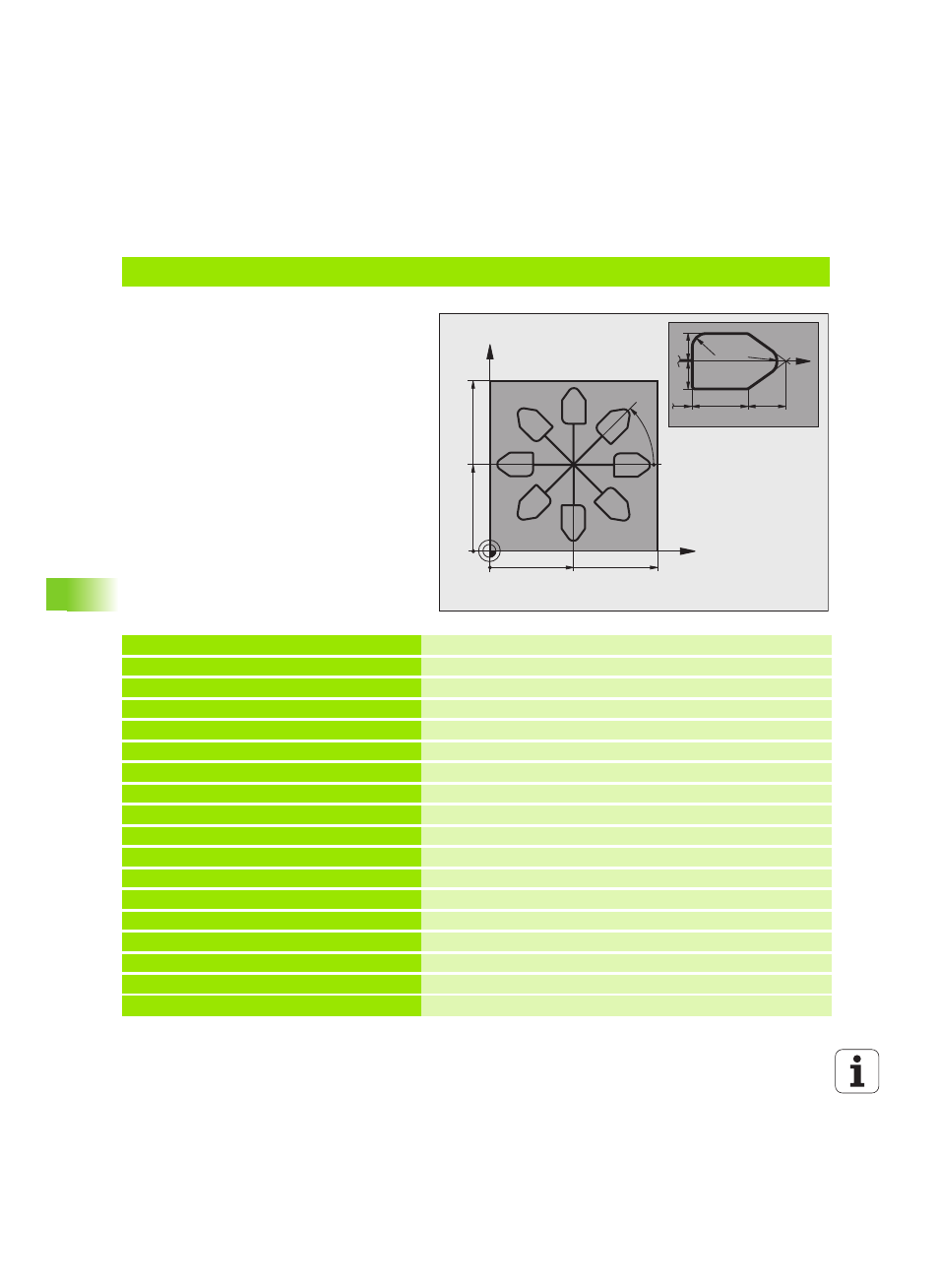

Пример: циклы пересчета координат
Выполнение программы
 Перерасчет координат в главной
программе
 Обработка в подпрограмме
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1 Определение инструмента
4 TOOL CALL 1 Z S4500 Вызов инструмента
5 L Z+250 R0 FMAX Отвод инструмента
6 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА Смещение нулевой точки в центр
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1 Вызов обработки фрезерованием
10 LBL 10 Установка метки для повторения части программы
11 CYCL DEF 10.0 ВРАЩЕНИЕ Вращение на 45° в инкрементах
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1 Вызов обработки фрезерованием
14 CALL LBL 10 REP 6/6 Возврат к LBL 10; всего шесть раз
15 CYCL DEF 10.0 ВРАЩЕНИЕ Сброс вращения
16 CYCL DEF 10.1 ROT+0
17 TRANS DATUM RESET Сброс смещения нулевой точки
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
