HEIDENHAIN iTNC 530
375
15.3
ТО
Ч
К
А
ПРИВ
ЯЗ
КИ
К
ЦЕНТР
У
РЕБР
А
(
цик
л
409, DIN/ISO: G409, FCL 3-
ф
у
нкция
)

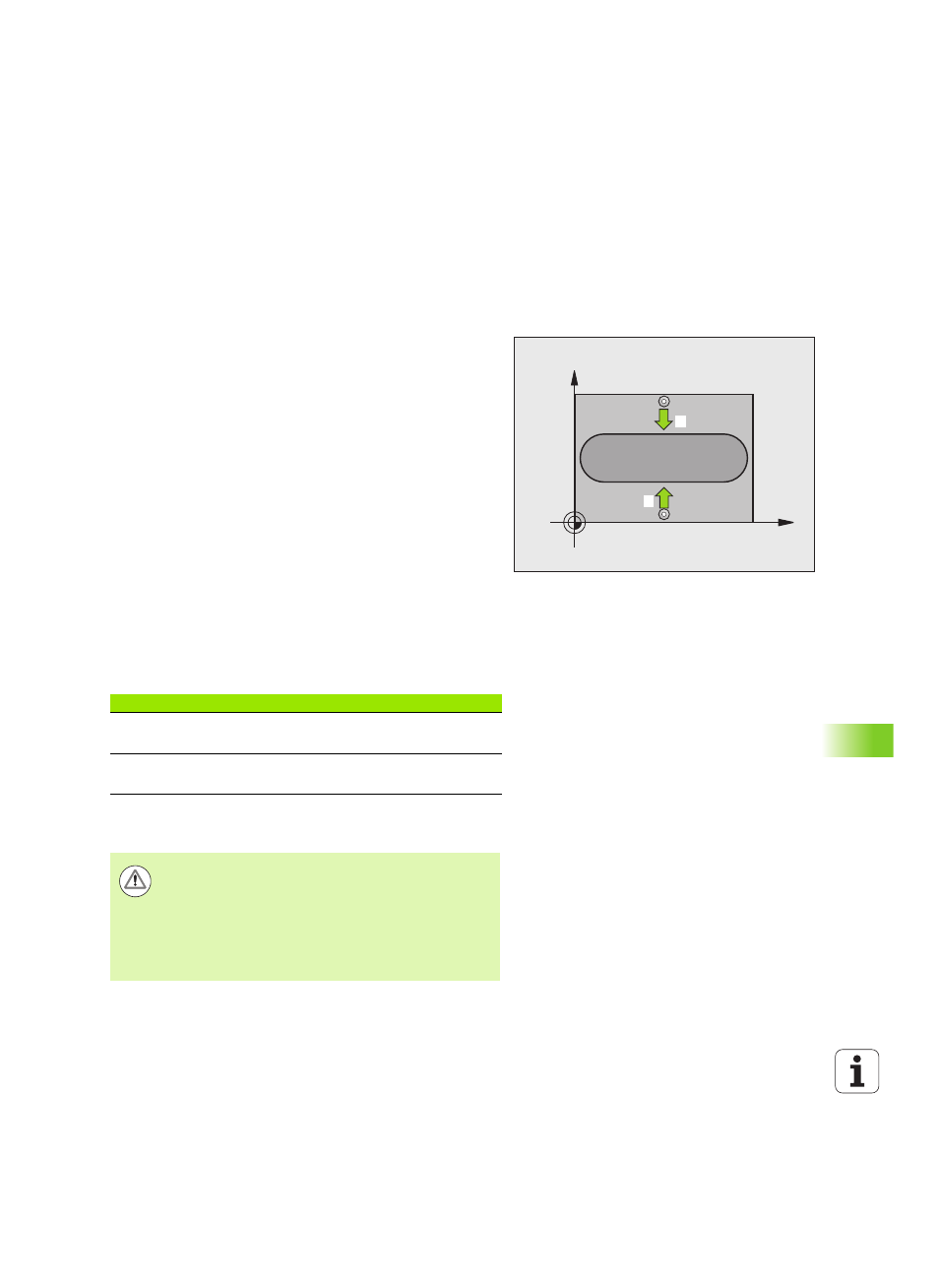

15.3 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
РЕБРА (цикл 409, DIN/ISO:
G409, FCL 3-функция)
Ход цикла
Цикл измерительного щупа 409 определяет центр ребра и задает
его в качестве точки привязки. Также система ЧПУ может
записывать этот центр в таблицу нулевых точек или в таблицу
предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 344) в точку измерения
1
.
Система ЧПУ рассчитывает точки измерения на основе
данных цикла и безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на заданную высоту
измерения и производит первый измерительный ход с
подачей для измерения (MP6120)
3 После этого щуп перемещается к следующей точке измерения
2
и выполняет второе измерение
4 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 370) и сохраняет фактическое значение в
параметрах Q
5 При необходимости ЧПУ определяет точку привязки по оси
измерительного щупа за отдельный измерительных ход
Учитывайте при программировании!
X
Y
1
2
Номер параметра
Значение
Q166
Фактическое значение измеренной
ширины ребра
Q157
Фактическое значение положения
центральной оси
Внимание, опасность столкновения!
Во избежание столкновения между измерительным
щупом и обрабатываемой деталью ширину ребра
лучше вводить завышенной.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
