Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) Cycle programming
Страница 119
HEIDENHAIN iTNC 530
119
4.2
НАРЕЗАНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
, с
к
о
мпенс
ат
оро
м
,
НОВИНКА
(цик
л
206, DIN/ISO:
G206)

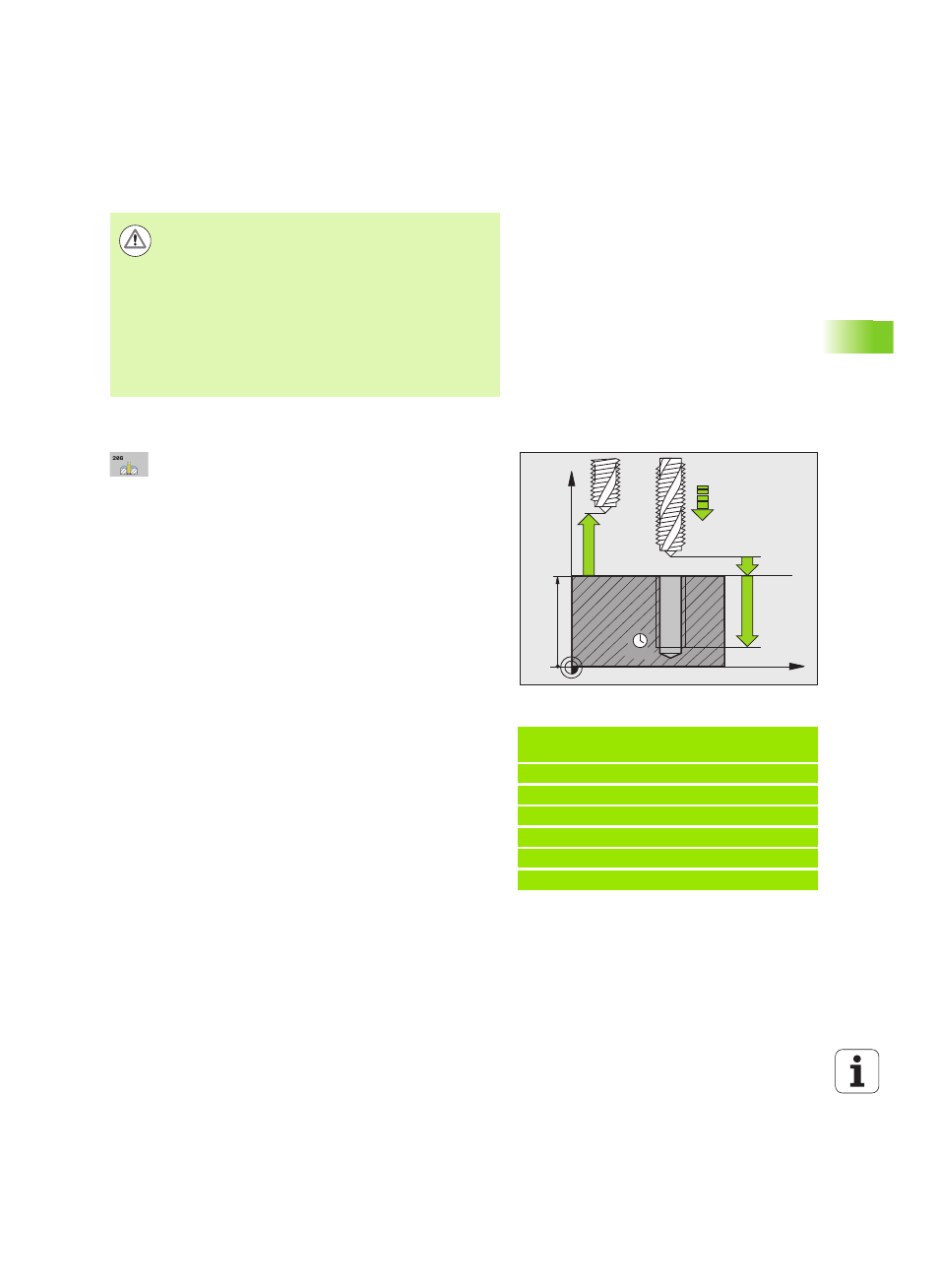

Параметры цикла
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (стартовая
позиция) до поверхности заготовки;
ориентировочное значение: 4x шаг резьбы.
Диапазон ввода от 0 до 99999,9999 или через
PREDEF
Глубина сверления Q201 (длина резьбы, в
инкрементах): расстояние от поверхности
заготовки до конца резьбы. Диапазон ввода от
-99999,9999 до 99999,9999
Подача F Q206: скорость перемещения
инструмента при нарезании внутренней резьбы.
Диапазон ввода от 0 до 99999,999 или через
FAUTO
Время выдержки внизу Q211: введите значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода. Диапазон ввода от 0 до 3600,0000 или через
PREDEF
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Установите подачу: F = S x p
Выход из материала при прерывании программы
Если во время нарезания внутренней резьбы нажать внешнюю
клавишу Stopp, система ЧПУ отобразит клавишу Softkey, нажав
которую, можно вывести инструмент из материала.
Внимание, опасность столкновения!
С помощью машинного параметра 7441 бит 2
задается, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения глубины (бит 2=1) или нет (бит 2=0).
Не забывайте, что при вводе положительного
значения «Глубина» система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние ниже
поверхности заготовки!
Пример: NC-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ
МЕТЧИКОМ, НОВИНКА
Q200=2
;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЯ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТ.
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: подача (мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
